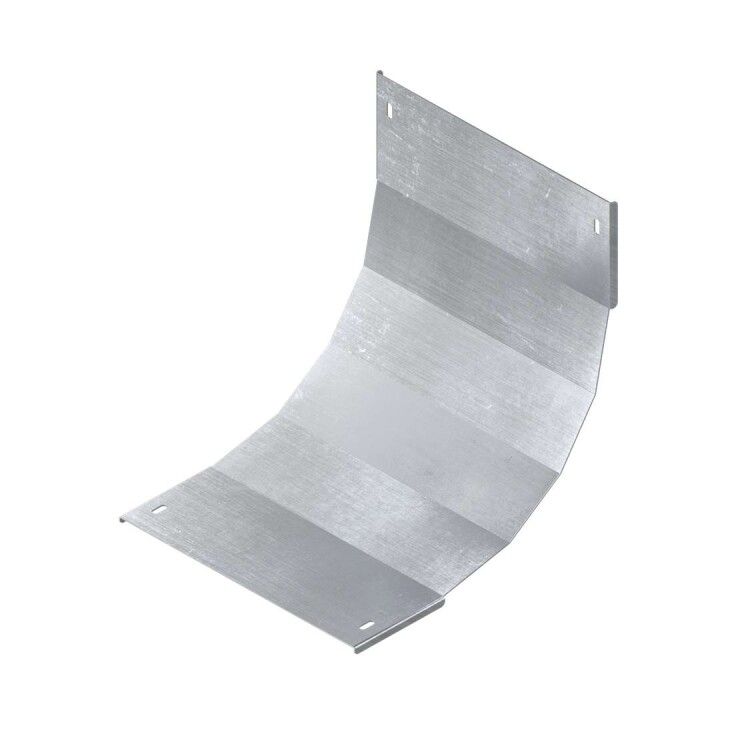

Крышка на угол вертикальный внутренний 90 градусов 100х900, R600, горячеоцинкованная | UKID619HDZ DKC ДКС

Крышка на угол вертикальный внутренний 90 градусов 100х900, R600, горячеоцинкованная от DKC (ДКС) - элемент системы кабельных лотков, обеспечивающий механическую и пылевлагозащитную изоляцию кабелей в угловых участках трассы. Артикул ukid619hdz предназначен для использования в составе серий U5 Combitech.

Назначение и область применения

Крышка на угол вертикальный внутренний 90 градусов 100х900, R600, горячеоцинкованная закрывает внутренние углы вертикальных кабельных лотков, защищая провода и кабели от пыли, влаги, механических повреждений и случайного доступа. Применяется там, где требуется сохранить целостность кабельной трассы при изменении направления на 90° вниз или вверх. Подходит для промышленных объектов, серверных комнат, энергообъектов, транспорта и других мест с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Форма: внутренний вертикальный угол 90°
• Высота: 100 мм
• Ширина: 900 мм
• Радиус изгиба (R): 600 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - защитный слой цинка толщиной до 80–100 мкм
• Цвет: серый
• Тип крепления: привинчивание через предварительно просверленные отверстия

Совместимость и монтаж

Крышка совместима с лотками серии U5 Combitech от DKC, имеющими соответствующие габариты и радиус изгиба R600. Устанавливается поверх уже смонтированного вертикального внутреннего угла. Для фиксации используются саморезы или болты, подходящие по диаметру отверстий - рекомендуется применять крепеж того же материала (оцинкованный), чтобы избежать электрохимической коррозии. Монтаж выполняется после прокладки кабелей; крышка легко открывается для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных систем кабельных путей. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствие международным нормам IEC 61537 и ГОСТ Р 50571.15.1 не указано производителем - проверьте соответствие проектным документам.

Преимущества

• Устойчивость к коррозии благодаря глубокому слою цинка при горячем цинковании - срок службы до 25 лет в промышленной среде
• Жесткая конструкция не деформируется под весом кабелей
• Легкий демонтаж для осмотра и замены кабелей без разборки всей трассы
• Серый цвет не выгорает на солнце и хорошо сочетается с другими элементами лотковой системы

Ограничения применения

• Не применяется в зонах с постоянным контактом с открытым пламенем или температурой выше +80 C - материал теряет прочность
• Не подходит для наружной установки без дополнительной защиты от прямого дождя и снега - хотя покрытие устойчиво, герметичность не гарантируется
• Не совместима с лотками других серий или производителей, если их радиус R отличается от 600 мм
• Запрещено использовать как несущий элемент - только как защитную крышку

Примеры использования

• Защита кабелей в переходах между этажами в офисных зданиях
• Обустройство вертикальных каналов в производственных цехах с оборудованием на нескольких уровнях
• Кабельные трассы в подстанциях и распределительных пунктах
• Аксессуар для лотков в серверных помещениях с плотной маршрутизацией силовых и сигнальных кабелей

Практические советы

• Перед монтажом убедитесь, что радиус изгиба лотка точно соответствует R600 - даже небольшое расхождение затруднит установку
• Используйте только оцинкованный крепеж - обычные болты вызывают гальваническую коррозию
• При необходимости частого обслуживания кабелей оставьте минимальный зазор между крышкой и стенкой лотка - так проще снимать её без инструментов
• Для длинных участков (более 4 метров) рекомендуется дополнительно фиксировать крышку каждые 1,5–2 метра для исключения прогиба
• Проверяйте наличие всех комплектующих перед установкой - крышки этой модели не имеют уплотнителей, поэтому в условиях повышенной влажности стоит рассмотреть дополнительную герметизацию шва
