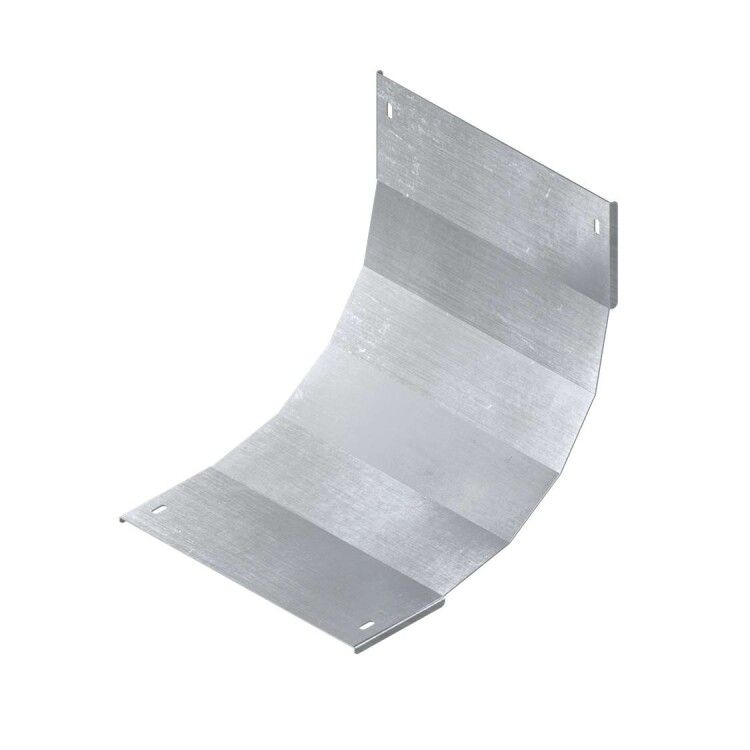

Крышка на угол вертикальный внутренний 90 градусов, 50х400 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LKH5640K ДКС

Крышка на угол вертикальный внутренний 90 градусов 50х400 R600 в комплекте с крепежными элементами и соединительными пластинами DKC предназначена для защиты кабельных трасс в углах лотковых систем. Этот элемент из оцинкованной стали обеспечивает герметичное перекрытие внутреннего поворота с радиусом 600 мм, сохраняя целостность проводки и упрощая сборку. Артикул lkh5640k входит в серию L5 Combitech от бренда DKC.

Назначение и область применения

Крышка на угол вертикальный внутренний 90 градусов 50х400 R600 в комплекте с крепежными элементами и соединительными пластинами DKC используется для закрытия внутренних углов вертикальных кабельных лотков. Она защищает кабели от пыли, влаги, механических ударов и случайного доступа. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорте, автоматизации и других зонах с жесткими условиями эксплуатации.

Технические характеристики

• Тип изделия: крышка лотка
• Угол поворота: 90°
• Радиус изгиба: R=600 мм
• Высота борта лотка: 50 мм
• Ширина основания лотка: 400 мм
• Материал: сталь оцинкованная
• Толщина стенки: 1 мм
• Покрытие: цинк (гальваническая защита)
• Цвет: серый
• Тип крепления: защелка

Совместимость и монтаж

Крышка на угол вертикальный внутренний 90 градусов 50х400 R600 в комплекте с крепежными элементами и соединительными пластинами DKC совместима исключительно с лотками серии L5 Combitech от DKC, имеющими указанные габариты (высота 50 мм, ширина 400 мм). Монтаж выполняется без инструментов: соединительные пластины фиксируются на торцах лотка, крышка защелкивается сверху. Крепежные элементы уже встроены в комплект - дополнительно ничего не требуется. Убедитесь, что лоток имеет правильную форму и радиус изгиба R600 - иначе крышка не будет плотно прилегать.

Преимущества

• Закрытая форма предотвращает выпадение кабелей и попадание посторонних предметов в угол
• Оцинкованная сталь устойчива к коррозии даже во влажной среде
• Фиксация защелкой позволяет быстро демонтировать крышку для обслуживания
• Комплектность снижает риск потери деталей и ускоряет монтаж
• Серый цвет соответствует стандартному оформлению лотков DKC, обеспечивая эстетичный вид системы

Ограничения применения

• Не применяется для горизонтальных участков или внешних углов - только для внутренних вертикальных поворотов
• Не рассчитана на нагрузки выше массы кабелей и собственного веса; не является несущим элементом
• Не подходит для лотков с другим радиусом изгиба (R ≠ 600 мм) или другой высотой борта (≠ 50 мм)
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя покрытие цинком защищает от влаги, IP-класс не указан и не гарантируется герметичность

Примеры использования

• Переход между этажами в промышленном здании - где кабельный лоток меняет направление с горизонтального на вертикальный
• Обвязка оборудования в распределительных щитах с вертикальным проходом
• Линии управления на конвейерах, где кабели проходят через углы рам
• Аварийные осветительные сети в тоннелях и подземных переходах

Практические советы

• Перед монтажом проверьте соответствие габаритов лотка: высота должна быть точно 50 мм, ширина - 400 мм, радиус - R600. Отклонение даже на 5–10 мм может вызвать щели
• Избегайте силового воздействия на крышку после установки - она не предназначена для опирания или хождения
• При необходимости замены - просто оттяните защелку с одного края, крышка легко вынимается
• Для длительной эксплуатации в агрессивной среде допускается периодическая проверка состояния цинкового покрытия - при появлении белого налета (коррозии) следует принять меры по защите
• Этот элемент можно комбинировать с другими компонентами серии L5 Combitech - все части имеют одинаковый шаг крепления и дизайн
