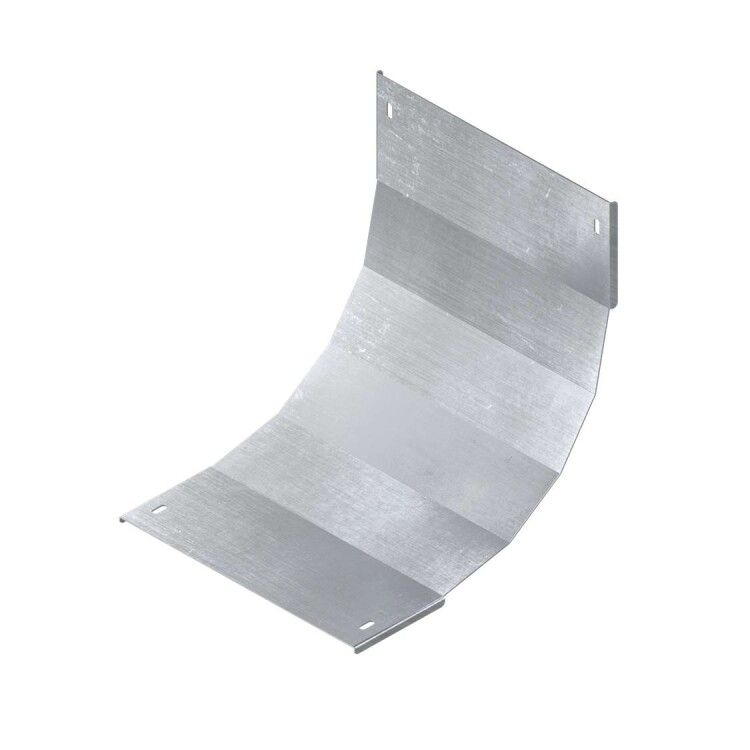

Крышка на угол вертикальный внутренний 90 градусов, 80х300 R300, горячеоцинкованная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKH8330KHDZ ДКС

Крышка на угол вертикальный внутренний 90 градусов DKC (арт. lkh8330khdz) предназначена для защиты кабельных трасс в местах поворотов лотков, обеспечивая герметичность и безопасную прокладку проводов в промышленной среде.

Назначение и область применения

Этот элемент используется для закрывания внутреннего вертикального угла в кабельных лотках с размерами 80×300 мм. Он защищает кабели от пыли, влаги, механических ударов и случайного доступа. Подходит для установки в производственных помещениях, на объектах энергетики, транспорте, автоматизированных линиях и других зонах с повышенной нагрузкой.

Технические характеристики

• Форма: внутренний вертикальный угол 90°
• Радиус изгиба: R=300 мм
• Подходит для лотка: высота борта 80 мм, ширина основания 300 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячее цинкование - устойчиво к коррозии даже при повреждении поверхности
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов
• Комплектация: включает соединительные пластины и крепежные элементы

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC. Установка выполняется путём защёлкивания на край лотка - достаточно совместить выступы крышки с кромкой лотка и слегка надавить до щелчка. Соединительные пластины позволяют фиксировать несколько элементов друг с другом для формирования длинной трассы. Крепежные элементы обеспечивают дополнительную жесткость при вибрациях или нагрузках.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Наличие защитной крышки снижает риск поражения электрическим током при случайном контакте с кабелями.

Преимущества

• Горячее цинкование гарантирует срок службы более 20 лет даже в сырых помещениях
• Закрытая форма предотвращает попадание пыли и влаги внутрь лотка
• Система защелки позволяет смонтировать крышку за считанные секунды без сверления или болтов
• Комплект с пластинами и крепежом исключает необходимость докупать расходники
• Серый цвет не выгорает и хорошо сочетается с большинством типов лотков

Ограничения применения

• Не предназначен для наружной установки под открытым небом - не имеет IP-защиты
• Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или температур выше +80 C
• Совместим только с лотками того же типа и размера (80×300 мм); не подходит для лотков с другими параметрами
• Не заменяет защитные кожухи для силовых кабелей высокого напряжения

Примеры использования

• Переход между двумя вертикальными участками кабельного лотка в цехе
• Обводка трубопровода или колонны внутри распределительного щита
• Прокладка сигнальных кабелей вблизи станков с вибрацией
• Сборка трассы в подвале или техническом помещении с высокой влажностью

Практические советы

• Перед монтажом проверьте, что края лотка не имеют деформаций - иначе защелка не будет плотно фиксироваться
• При сборке длинной трассы используйте все предусмотренные соединительные пластины - они увеличивают жесткость системы
• Если требуется частая перезагрузка кабелей, выбирайте модели с защелкой - их проще открывать, чем с болтовым креплением
• Для работы в агрессивной среде (например, химпроизводство) дополнительно проверьте соответствие материала нормам по химической стойкости
• Артикул lkh8330khdz - это часть серии L5 Combitech; для единообразия всей трассы используйте другие элементы этой же серии
