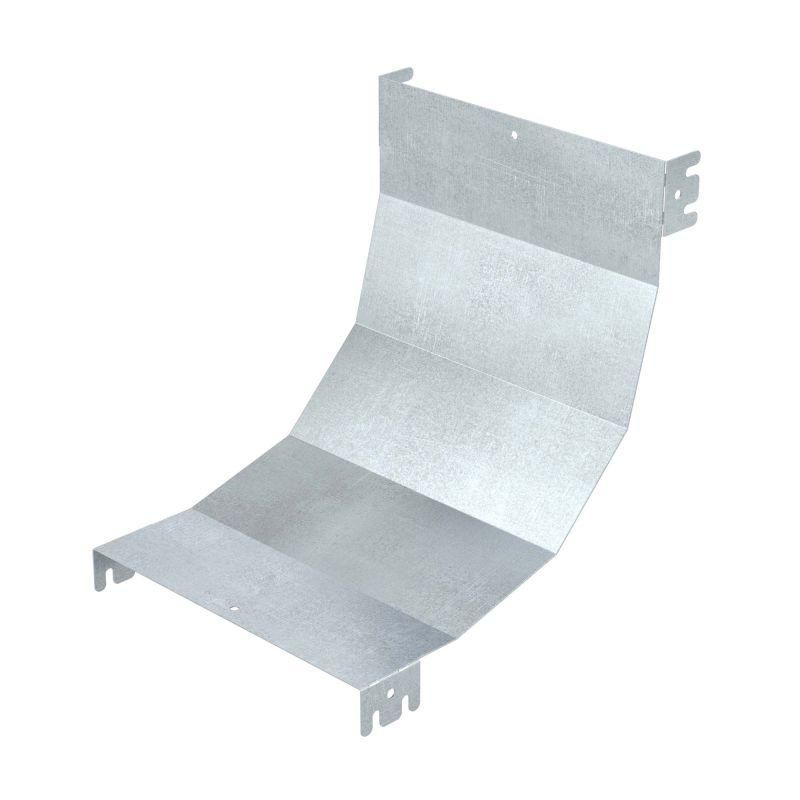

Крышка на угол вертикальный внутренний 90 градусов, 80х200 R900 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LKH8920K ДКС

Крышка на угол вертикальный внутренний 90 градусов DKC (ДКС) артикул lkh8920k из серии L5 Combitech предназначена для защиты кабельных трасс в жестких вертикальных углах, обеспечивая безопасную и эстетичную прокладку проводов в промышленной среде.

Назначение и область применения

Крышка на угол вертикальный внутренний 90 градусов используется для закрытия и защиты кабелей в местах изменения направления трассы под углом 90° внутри помещений. Подходит для установки на вертикальные участки кабельных каналов с высотой борта 80 мм и шириной основания 200 мм. Обеспечивает физическую защиту от ударов, пыли, влаги и случайного контакта с проводниками. Часто применяется на заводах, в цехах, на транспорте, в системах автоматизации и распределительных щитах.

Технические характеристики

• Тип изделия: крышка на угол вертикальный внутренний 90°
• Радиус поворота: 900 мм
• Высота борта: 80 мм
• Ширина основания: 200 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Цвет: светло-серый
• Тип крепления: привинчивание через предустановленные отверстия
• Комплектация: крепежные элементы и соединительные пластины включены

Совместимость и монтаж

Крышка на угол вертикальный внутренний 90 градусов DKC lkh8920k совместима с кабельными каналами серии L5 Combitech, имеющими соответствующие габариты (80×200 мм). Монтаж выполняется путём привинчивания с помощью болтов и гаек, входящих в комплект. Соединительные пластины обеспечивают герметичное и жёсткое стыкование с прямыми участками канала. Убедитесь, что кромки основного канала ровные - искривление может затруднить плотное прилегание крышки.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что исключает риск возгорания и снижает коррозионную активность. Покрытие по методу Сендзимира соответствует требованиям к долговечности в условиях повышенной влажности. Напряжение и ток не влияют на работу крышки - она является исключительно механическим защитным элементом.

Преимущества

• Усиленная защита кабелей в наиболее уязвимых зонах - внутренних углах
• Готовый комплект крепежа ускоряет монтаж и исключает потерю деталей
• Оцинкованное покрытие Сендзимира гарантирует срок службы до 15 лет даже в сырых помещениях
• Светло-серый цвет легко сочетается с другими элементами системы L5 Combitech
• Жёсткая конструкция выдерживает нагрузки от случайных ударов и давления

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты от воды и пыли
• Не рассчитана на использование в агрессивных химических средах (кислоты, щёлочи)
• Подходит только для кабельных каналов с точными габаритами 80×200 мм; несовместима с другими сериями или модификациями
• Запрещено использовать как несущую конструкцию - не выдерживает вес оборудования или людей

Примеры использования

• Защита силовых кабелей в шахтных переходах между этажами
• Обрамление кабельных трасс вблизи станков с ЧПУ
• Фиксация проводов управления в распределительных щитах с вертикальными перегородками
• Прокладка сигнальных линий в автоматизированных линиях сборки

Практические советы

• Перед монтажом проверьте, чтобы края основного канала были ровными - иначе крышка будет деформироваться при затяжке
• Используйте только те крепежи, которые идут в комплекте - они подобраны по длине и типу резьбы для этого профиля
• При необходимости замены - крышку можно демонтировать без повреждения основного канала
• Для длинных трасс рекомендуется устанавливать одну крышку на каждый угол - не пытайтесь удлинить её за счёт сгибания
• Храните в сухом месте - хотя материал оцинкован, длительный контакт с водой может вызвать белый налёт (циновый налёт), который не влияет на функциональность, но портит внешний вид
