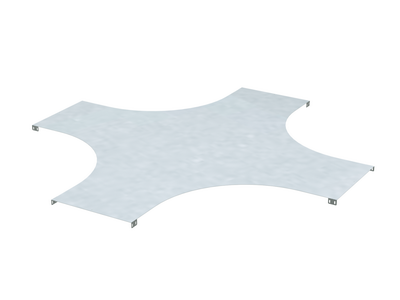

Крышка для ответвителя X-образ. горизонт. осн. 500 R-660 гор. цинк DKC UKX605HDZ ДКС

Крышка на X-образный ответвитель 500 R660мм горячеоцинкованная от DKC (ДКС), артикул ukx605hdz, предназначена для герметичного перекрытия X-образного соединения в системе U5 Combitech, защищая кабели от внешних воздействий при горизонтальной прокладке.

Назначение и область применения

Эта крышка служит для закрывания X-образного ответвителя в кабельном лотке, предотвращая попадание воды, пыли, мусора и других загрязнений внутрь трассы. Подходит для установки в помещениях и на открытых участках, где требуется надёжная защита кабельной сети. Особенно эффективна в средах с высокой влажностью, температурными колебаниями и агрессивной атмосферой. Используется исключительно в комплекте с X-ответвителем шириной 500 мм из серии U5 Combitech.

Технические характеристики

• Ширина ответвителя: 500 мм
• Радиус изгиба: R660 мм
• Материал корпуса: нержавеющая сталь
• Толщина материала: 1 мм
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения)
• Цвет: 7035 (серый)
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - допускает работу при температурах от −40 C до +40 C, в условиях повышенной влажности и атмосферных осадков
• Тип крепления: фиксатор с использованием болтов и гаек

Совместимость и монтаж

Крышка совместима только с X-образным ответвителем шириной 500 мм из серии U5 Combitech. Для монтажа требуются:

• Болт М6×10 (артикул СМ010610)
• Гайка М6 (артикул СМ100600)

Крепление выполняется через специальные отверстия в крышке. Перед установкой необходимо выровнять поверхность ответвителя и плотно прижать крышку, чтобы обеспечить герметичность. Настоятельно рекомендуется использовать оригинальные крепёжные элементы DKC - другие аналоги могут не обеспечивать нужную точность посадки и долговечность соединения.

Безопасность и стандарты

Изделие соответствует требованиям климатических классов ОМ1, У1, УХЛ(1,5), ХЛ1, что гарантирует безопасную эксплуатацию в условиях повышенной влажности, запыленности и перепадов температур. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает электрохимическую защиту от коррозии. Серия U5 Combitech спроектирована в соответствии с международными нормами для кабельных систем промышленного типа.

Преимущества

• Высокая стойкость к коррозии благодаря слою цинка толщиной более 60 мкм - срок службы до 30–50 лет даже во влажной среде
• Стальная основа (1 мм) обеспечивает механическую прочность при случайных нагрузках
• Закрытая форма препятствует проникновению влаги и мелкого мусора в кабельную трассу
• Совместимость с единой системой U5 Combitech - возможность модульного расширения трассы без замены компонентов
• Не требует периодического обслуживания после установки

Ограничения применения

• Не вертикальные или наклонные участки трассы - возможен слив воды и потеря герметичности
• Не предназначен для работы в зонах с постоянным контактом с химически активными жидкостями (например, кислотами, щелочами)
• Не следует использовать с ответвителями другой ширины - несовпадение посадочных мест приведёт к протечкам
• Не рассчитана на давление или погружение под воду - IP-класс не указан, так как изделие не является водоупорным, а лишь влагозащищённым

Примеры использования

• Производственные цеха с технологическими линиями, где кабели проходят через пересечение нескольких направлений
• Административные здания с многослойной проводкой в потолочных пространствах
• Объекты ЖКХ, тепловые пункты, насосные станции - там, где есть риск конденсата и сырости
• Наружные маршруты кабельных трасс в регионах с холодным климатом и частыми осадками

Практические советы

• Перед монтажом проверьте соответствие ширины ответвителя (500 мм) и радиуса (R660 мм) - неверный подбор сделает крышку бесполезной
• Используйте только указанные крепёжные детали (СМ010610 и СМ100600); саморезы или другие болты могут деформировать металл или не обеспечить равномерное усилие затяжки
• При работе в агрессивной среде регулярно осматривайте места крепления - хотя цинк защищает, механический контакт может повредить покрытие
• Не используйте эту крышку вместо заглушек или переходников - её функция только перекрытие X-соединения
• При необходимости замены - сохраните старую крышку как образец для заказа новой; артикул ukx605hdz однозначен и уникален для этой модели
