Крышка пломбировочная ЭК.8.235.001 с Винт ЭК.8.906.001| 327843 | КЭАЗ

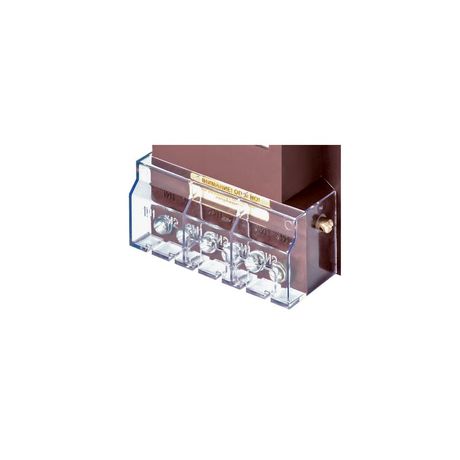

Крышка пломбировочная ЭК.8.235.001 с винтом ЭК.8.906.001 - элемент для герметичного закрывания и пломбирования клеммной колодки трансформатора напряжения. Применяется в КРУ и КСО совместно с трансформаторами серии ТЛО от КЭАЗ, обеспечивая безопасную и несанкционированную эксплуатацию оборудования.

Назначение и область применения

Крышка пломбировочная ЭК.8.235.001 с винтом ЭК.8.906.001 используется для запечатывания клеммной колодки трансформатора напряжения после монтажа и проверки соединений. Это предотвращает доступ к зажимам, исключает случайное или намеренное вмешательство, а также защищает контакты от внешних воздействий. Устанавливается на трансформаторы напряжения, входящие в состав комплектных распределительных устройств (КРУ) и сборных камер одностороннего обслуживания (КСО) классом напряжения 6–35 кВ.

Технические характеристики

• Обозначение крышки: ЭК.8.235.001
• Обозначение винта: ЭК.8.906.001
• Материал: пластик высокой прочности (не указан тип, но устойчив к механическим нагрузкам и атмосферным факторам)
• Фиксация: винтовое крепление с возможностью опломбирования
• Назначение: исключительно для пломбировки, не является элементом электрической цепи

Совместимость и монтаж

Крышка ЭК.8.235.001 с винтом ЭК.8.906.001 совместима только с клеммными колодками трансформаторов напряжения, для которых она была спроектирована - в частности, с моделями, поставляемыми КЭАЗ в рамках серии Трансформаторы измерительные средневольтные. Монтаж выполняется после окончания всех электромонтажных работ:

• Подготовьте клеммы: все провода должны быть надёжно затянуты, проверены и помечены.
• Установите крышку на колодку, выровняйте её положение.
• Закрутите винт ЭК.8.906.001 до упора - не перетягивайте, чтобы не повредить резьбу или корпус.
• Пломбируйте винт специальной пломбой (например, свинцовой или термопломбой) через отверстие в головке винта.

Не используйте другие винты - они не обеспечивают нужной фиксации и не подходят по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования высокого напряжения, применяемого в КРУ и КСО. Хотя явных ссылок на ГОСТ/IEC в описании нет, конструкция ориентирована на нормы, регламентирующие пломбирование измерительных трансформаторов. Наличие пломбы гарантирует целостность электросчётной системы и соблюдение требований энергонадзора.

Преимущества

• Простая и надёжная конструкция - не требует сложного инструмента для установки.
• Защита от несанкционированного вскрытия - важна для учёта электроэнергии и контроля качества.
• Специально разработана для трансформаторов КЭАЗ - точное соответствие по форме и размерам.
• Винт ЭК.8.906.001 имеет отверстие для пломбы - позволяет использовать стандартные методы опломбирования.

Ограничения применения

• Не применяется для трансформаторов других серий или производителей - несовместима по габаритам и месту крепления.
• Не предназначена для защиты от воды или пыли - не имеет рейтинга IP, не заменяет герметичные кожухи.
• Не работает как изолирующий элемент - не рассчитана на контакт с токоведущими частями, только на покрытие уже смонтированной колодки.
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или химически активных сред.

Примеры использования

• Установка на трансформатор напряжения в КРУ-10 внутри подстанции.
• Пломбировка клеммной колодки в КСО на воздушной линии 10 кВ.
• Завершение монтажа в новом щитовом помещении жилого комплекса с использованием трансформаторов КЭАЗ.

Практические советы

• Перед установкой всегда проверяйте, что клеммы плотно затянуты - крышка не исправляет плохих соединений.
• Используйте только оригинальный винт ЭК.8.906.001 - аналоги могут иметь другую форму головки и не позволят правильно опломбировать.
• При работе в условиях повышенной влажности следите, чтобы влага не попала под крышку перед установкой - это может вызвать коррозию контактов.
• Храните запасные крышки в сухом месте - длительное воздействие УФ-излучения может сделать пластик хрупким.
• При замене старой крышки - обязательно сохраняйте пломбу для документального подтверждения, что оборудование не вскрывалось ранее.
