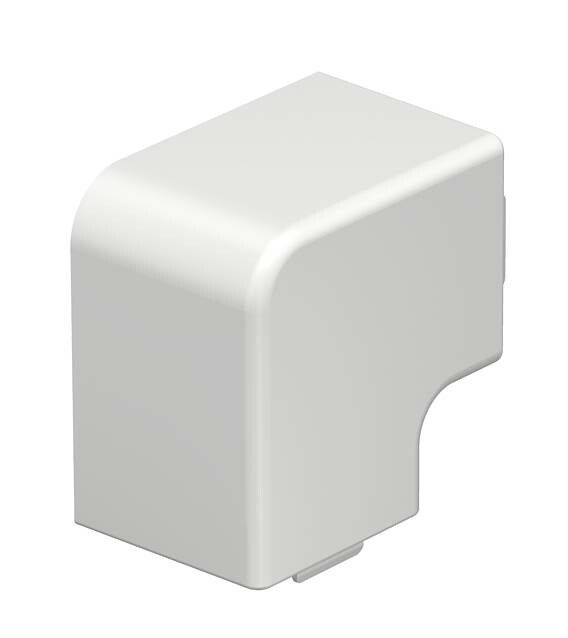

Крышка плоского угла кабельного канала WDK 40x40 мм (ПВХ,белый) (WDK HF40040RW) | 6192831 OBO Bettermann

Крышка плоского угла кабельного канала 40x40 мм (ПВХ, белый) от OBO BETTERMANN предназначена для завершения угловых соединений кабельных каналов в системах WDK HF40040RW. Обеспечивает герметичное закрытие и защиту проводов в местах поворота на 90°, сохраняя эстетичный вид монтажа.

Назначение и область применения

Крышка используется для закрытия внешнего угла кабельного канала 40×40 мм при изменении направления трассы на 90 градусов. Применяется в системах внутренней электропроводки в помещениях с нормальной влажностью - офисах, жилых зданиях, торговых центрах, производственных участках с невысокой механической нагрузкой. Подходит для прокладки силовых и слаботочных кабелей внутри пластиковых каналов.

Технические характеристики

• Материал: ПВХ - устойчив к коррозии, не проводит ток, не горит самостоятельно
• Угол изгиба: 90° - обеспечивает плавный переход между двумя перпендикулярными участками канала
• Размеры: 40×40 мм - совместим с кабельным каналом того же сечения
• Цвет: Чисто-белый - соответствует стандартной цветовой гамме компонентов WDK
• Тип крепления: Защелка - фиксируется без инструментов, легко снимается для обслуживания
• Исполнение: Формованный - однородная структура, без сварных швов, высокая прочность на изгиб
• Артикул: WDK HF40040RW - часть серийной системы кабельных каналов OBO BETTERMANN

Совместимость и монтаж

Крышка совместима исключительно с кабельными каналами 40×40 мм серии WDK от OBO BETTERMANN. Устанавливается на готовый угол канала после прокладки проводов. Для монтажа достаточно совместить выступы крышки с пазами корпуса и надавить до щелчка защелки. Снятие осуществляется легким поддеванием края - без повреждения элементов. Не требует саморезов, клея или других крепежей.

Преимущества

• Быстрый монтаж благодаря защелочному соединению - экономит время при сборке
• Герметичное закрытие предотвращает попадание пыли и мелкого мусора внутрь канала
• ПВХ материал не деформируется при температуре от –5C до +40C
• Белый цвет не выгорает и хорошо сочетается с другими элементами системы WDK
• Не требует периодического обслуживания - долговечен при правильном использовании

Ограничения применения

• Не предназначен для наружной установки - не рассчитана на воздействие УФ-излучения и осадков
• Не применяется в условиях повышенной температуры выше +40C (например, рядом с нагревательными приборами)
• Не рекомендуется для мест с возможностью ударных нагрузок - например, в проходах с частым движением телег или оборудования
• Совместима только с каналами 40×40 мм; не подходит для других размеров или конкурентных систем

Примеры использования

• Закрытие угла в коробе, где кабели меняют направление с вертикального на горизонтальное в стене
• Формирование поворота в потолочном кабельном канале перед выходом к розетке
• Завершение маршрута проводки в распределительном щите, когда канал поворачивает под прямым углом

Практические советы

• Перед установкой проверьте, что внутренний размер канала точно соответствует 40×40 мм - даже небольшая разница может помешать защелке
• Не используйте силу при монтаже - если крышка не защелкивается, возможно, она не той серии или есть дефект канала
• При замене старой крышки удалите остатки пыли и грязи из пазов - это продлит срок службы защелки
• Храните запасные крышки в сухом месте, избегая длительного контакта с прямыми солнечными лучами
