Крышка T-образной секции кабельного канала WDK 25x25 мм (ПВХ,белый) (WDK HT25025RW) | 6192483 OBO Bettermann

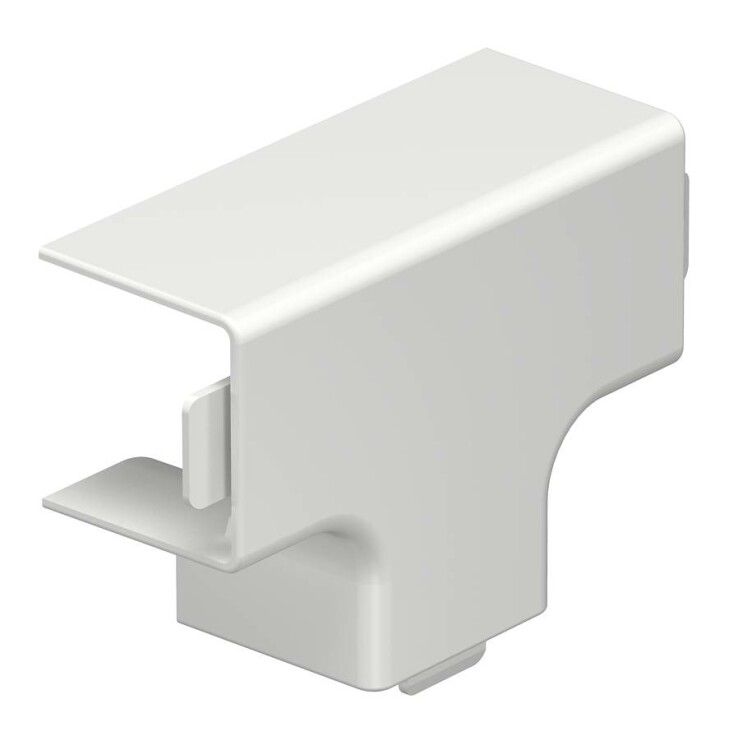

Крышка Т-образной секции кабельного канала 25x25 мм (ПВХ, белый) от OBO BETTERMANN - элемент завершения T-образных соединений в системе кабельных каналов. Артикул WDK HT25025RW обеспечивает герметичное закрытие ответвления, защищая провода от внешних воздействий и упрощая обслуживание.

Назначение и область применения

Крышка предназначена для закрывания вертикального ответвления в Т-образном соединении кабельного канала 25x25 мм. Она используется там, где необходимо изменить направление трассы - например, при переходе с горизонтального участка на вертикальный или при выводе кабелей к оборудованию. Подходит для внутренней прокладки в помещениях с нормальной влажностью: офисах, производственных цехах, жилых зданиях.

Технические характеристики

• Тип изделия: крышка для Т-образной секции
• Материал: поливинилхлорид (ПВХ)
• Цвет: чисто-белый
• Размеры канала: 25×25 мм
• Тип крепления: защёлкивание
• Исполнение: формованная, цельнолитая конструкция
• Артикул: WDK HT25025RW
• Производитель: OBO BETTERMANN

Совместимость и монтаж

Крышка совместима исключительно с кабельными каналами серии WDK 25x25 мм от OBO BETTERMANN. Устанавливается на уже собранный Т-образный переходник - просто плотно прижимается до щелчка. Никаких инструментов или крепежа не требуется. Для правильной установки убедитесь, что боковые выступы крышки точно совпадают с пазами корпуса канала. Не используйте силу - перекос может повредить защёлки.

Преимущества

• Легкий и быстрый монтаж благодаря системе защёлкивания
• Устойчивость к механическому воздействию и химически нейтральная среда
• Не требует периодического обслуживания
• Эстетично выглядит - белый цвет не выделяется на фоне стен и потолков
• Сохраняет целостность системы защиты кабелей при изменении направления трассы

Ограничения применения

• Не предназначен для наружной установки - материал ПВХ теряет прочность при температуре ниже –10 C и выше +60 C
• Не рекомендуется использовать в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Не заменяет крышку прямой секции - применяется только в T-соединениях
• Не рассчитана на нагрузку свыше веса самого кабеля; не служит опорой для оборудования

Примеры использования

• Завершение вертикального ответвления от горизонтального кабельного канала к пульту управления
• Переход кабелей из потолочного короба в стеновой штроб
• Обеспечение доступа к точкам подключения в распределительных щитках с компактной трассировкой
• Системы автоматизации на конвейерах, где требуется гибкая маршрутизация сигналов

Практические советы

• Перед монтажом проверьте, чтобы внутри Т-секции не было острых кромок или заусенцев - они могут повредить изоляцию кабелей при закрывании крышки
• Если крышка плохо фиксируется, убедитесь, что вы используете оригинальную T-секцию OBO BETTERMANN - сторонние компоненты могут иметь отличные допуски
• При необходимости демонтажа - аккуратно оттяните край крышки пальцами, не используйте отвертки - можно сломать защёлки
• Для многократного доступа к кабелям лучше выбирать модели с отдельными съемными элементами - эта крышка является частью единой конструкции и не снимается частями
