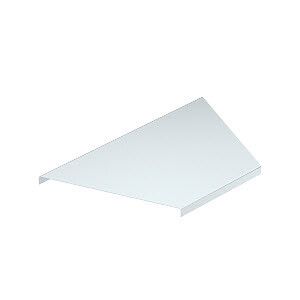

Крышка угловой секции 45° для лотка LKS 500мм (DFB 45 500 FS RU) | 7128939 OBO Bettermann

Крышка угловой секции 45° для лотка LKS 500мм от OBO BETTERMANN - элемент системы кабельного лотка LKS, предназначенный для защиты кабелей на участках с поворотом под углом 45 градусов. Артикул dfb 45 500 fs ru обеспечивает герметичное закрытие и механическую защиту проводов в промышленных условиях.

Назначение и область применения

Крышка угловой секции 45° для лотка LKS 500мм используется для закрытия верхней части кабельного лотка на поворотах трассы. Применяется в системах прокладки силовых и слаботочных кабелей там, где требуется изменить направление трассы под углом 45°. Подходит для установки в цехах, на энергообъектах, в транспортной инфраструктуре и других местах с высокой нагрузкой на кабельную сеть.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 45°
• Совместимость: с кабельными лотками серии LKS шириной 500 мм
• Материал: сталь
• Покрытие: цинк (галваническое)
• Тип крепления: замковое - фиксация без инструментов
• Реестр промышленной продукции РФ: 1367\20\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Обозначение типа: DFB 45 500 FS RU

Совместимость и монтаж

Крышка угловой секции 45° для лотка LKS 500мм совместима исключительно с лотками серии LKS от OBO BETTERMANN того же размера - 500 мм. Установка выполняется путём защёлкивания на боковые кромки уголка. Крепление замковое - не требует болтов, шурупов или сверления. Для правильной сборки убедитесь, что лоток имеет ровный край и не деформирован. Нельзя использовать с лотками других серий или производителей.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ (№ 1367\20\2023) и имеет лицензию Росатома, что позволяет применять его на объектах атомной энергетики и других критически важных инфраструктурах. Материал - цинкованная сталь - обеспечивает коррозионную стойкость в помещениях с повышенной влажностью и агрессивной средой.

Преимущества

• Замковое крепление - быстрая установка и демонтаж без инструментов
• Гальваническое цинкование - долговечная защита от ржавчины
• Жёсткая конструкция из стали - выдерживает механические нагрузки и давление
• Соответствие лицензионным требованиям Росатома - допущено к использованию на опасных производствах
• Полная совместимость с лотком LKS - гарантия герметичности всей трассы

Ограничения применения

• Не применяется на углах 90° или других углах - только для 45°
• Не предназначен для наружной эксплуатации без дополнительной защиты от осадков
• Не рекомендуется для использования в средах с постоянным воздействием открытого пламени или температур выше +70C
• Не совместим с лотками других брендов, даже аналогичного размера

Примеры использования

• Защита кабелей на повороте трассы между двумя этажами в промышленном здании
• Формирование маршрута кабельной сети вокруг оборудования на АЭС
• Прокладка сигнальных линий в распределительных пунктах с ограниченным пространством
• Сборка кабельных трасс на конвейерах с изменением направления движения

Практические советы

• Перед монтажом проверьте, чтобы лоток был правильно собран и не имел перекосов - иначе крышка не защёлкнётся плотно
• При необходимости частого доступа к кабелям используйте эту крышку в сочетании с другими элементами серии LKS - например, с разъёмными участками
• При хранении избегайте контакта с щелочами и кислотами - они могут повредить цинковое покрытие
• Артикул dfb 45 500 fs ru всегда указывается в спецификациях проектов на объектах Росатома - сохраняйте этот номер при заказе запчастей
