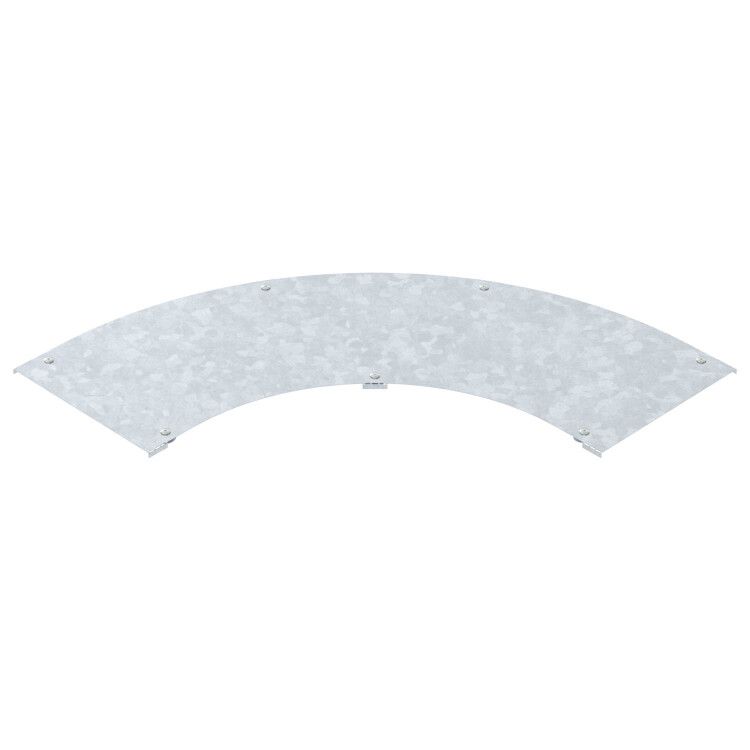

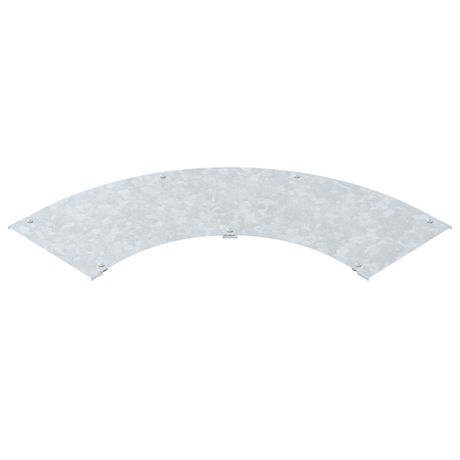

Крышка угловой секции 90° 400 мм R=500 (BD 90 R5 FT) | 6239265 OBO Bettermann BD FT

Крышка угловой секции 90 градусов 400 мм, радиус изгиба 500 мм от OBO BETTERMANN предназначена для защиты кабелей на поворотах лестничных кабельных лотков. Артикул bd 90 400 r5 ft обеспечивает надежное закрытие угла с жестким радиусом изгиба, совместима со стандартными системами OBO и другими лотками, поддерживающими аналогичные параметры.

Назначение и область применения

Крышка угловой секции 90 градусов 400 мм, радиус изгиба 500 мм используется для закрытия внешних углов кабельных лотков лестничного типа. Предназначена для защиты кабелей от механических повреждений, пыли, влаги и посторонних предметов. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и других местах, где требуется безопасная прокладка силовых и слаботочных сетей.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 90°
• Длина секции: 400 мм
• Радиус изгиба: 500 мм — определяет минимальный радиус, который может пройти кабельный лоток без деформации
• Материал: сталь
• Защитное покрытие: горячее цинкование — защищает от коррозии в агрессивных средах
• Тип крепления: поворотный фиксатор — позволяет легко открывать и закрывать крышку без инструментов
• Совместимость с кабельными лотками: да — соответствует стандартным лестничным лоткам OBO и аналогичным системам
• Реестр промышленной продукции РФ: 1367\20\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 — допущена к применению на объектах атомной отрасли

Совместимость и монтаж

Крышка угловой секции 90 градусов 400 мм, радиус изгиба 500 мм совместима с лестничными кабельными лотками, имеющими аналогичную ширину и радиус изгиба 500 мм. Установка выполняется путем защелкивания поворотных фиксаторов на боковые ребра лотка. Для демонтажа достаточно повернуть фиксаторы в сторону — крышка снимается без инструментов. Не требует сверления или болтового крепления. Подходит для монтажа на уже смонтированные участки лотка.

Безопасность и стандарты

Изделие сертифицировано в реестре промышленной продукции РФ (№1367\20\2023) и имеет лицензию Росатома, что подтверждает соответствие требованиям безопасности для использования на опасных производственных объектах. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и химической активности окружающей среды.

Преимущества

• Поворотные фиксаторы позволяют быстро открывать крышку для обслуживания кабелей — экономят время при плановых проверках
• Горячее цинкование увеличивает срок службы в сравнении с гальванизацией — особенно важно в промышленных зонах
• Жесткий радиус 500 мм гарантирует правильное расположение кабелей без перегибов и напряжений
• Совместимость с большинством лестничных лотков снижает необходимость замены всей системы при модернизации
• Поддержка лицензией Росатома расширяет возможности применения — можно использовать на АЭС, ядерных объектах и в специализированных производствах

Ограничения применения

• Не подходит для внутренних углов — предназначена исключительно для наружных поворотов 90°
• Радиус изгиба 500 мм является фиксированным; нельзя использовать там, где требуется меньший радиус (например, 300 мм)
• Не рекомендуется для установки в условиях постоянного воздействия открытого пламени или высоких температур выше +80°C
• Не предназначен для использования в качестве несущего элемента — нагрузка на крышку запрещена

Примеры использования

• Закрытие углов кабельных трасс на подстанциях и распределительных пунктах
• Прокладка кабелей в технологических корпусах заводов с лестничными лотками
• Обустройство кабельных маршрутов на объектах Росатома — реакторные помещения, насосные станции, контрольные зоны
• Монтаж в туннелях, метро, железнодорожных депо — где важна защита от пыли, влаги и случайных контактов

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала ширине крышки — даже небольшое расхождение может нарушить герметичность фиксации
• При использовании в сырых помещениях регулярно осматривайте места соединения фиксаторов — возможна коррозия при длительном контакте с водой
• Не используйте инструменты для открытия крышки — поворотные фиксаторы рассчитаны на ручное управление
• Артикул bd 90 400 r5 ft совпадает с каталожными номерами OBO BETTERMANN — заказывайте по этому коду для гарантированной совместимости
• Если нужна крышка для другого радиуса — выбирайте модель с другим значением после буквы R (например, r3 вместо r5)
