Крышка влагозащитная на 4 модуля IP55 - 24604 Legrand

Крышка влагозащитная 4 модуля IP55 с лампой сигнальной 24 В желтая от Legrand Euro - компактный аксессуар для защиты и визуальной индикации состояния оборудования в условиях повышенной влажности или запыленности. Артикулы 24604 и 024604 подходят для установки в распределительные щиты, автоматические станки и системы управления.

Назначение и область применения

Эта крышка предназначена для защиты четырёх модулей управления (например, кнопок, переключателей) внутри электрооборудования от пыли и брызг воды. Встроенная жёлтая светодиодная лампа 24 В служит для визуального оповещения - например, о работе машины, аварийном состоянии или активном цикле. Подходит для установки в промышленных щитах, на конвейерах, в пищевой и фармацевтической отраслях, где требуется высокая степень герметичности.

Технические характеристики

• Степень защиты: IP55 - устойчивость к пыли (не полностью герметично, но пыль не попадает в достаточных количествах для нарушения работы) и защищённость от струй воды из любого направления;
• Рабочее напряжение лампы: 10,8–26,4 В - совместима с переменным и постоянным током, подходит для большинства промышленных систем 24 В;

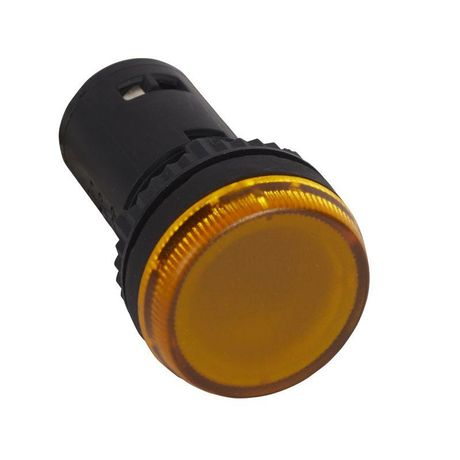

• Лампа: светодиодная, жёлтая, встроена, заменить можно только целиком - несменяемая;
• Диаметр отверстия для монтажа: 22 мм - соответствует стандартному размеру для крепления в панелях;
• Материал корпуса: термопласт - прочный, устойчив к механическим воздействиям, не проводит ток;
• Максимальная рабочая температура: +50 C - не рекомендуется использовать в средах выше этой отметки;
• Цвет: серый корпус, жёлтая линза - обеспечивает контрастную видимость сигнала;
• Крепление: винтовое - надёжное, требует доступа сзади для затяжки;
• Количество индикаторов: один - только одна лампа на всю крышку;
• Состав: без галогенов - экологически безопасный материал.

Совместимость и монтаж

Крышка 4 модуля IP55 Legrand Euro 24604 совместима со стандартными модульными панелями, рассчитанными на установку устройств шириной 17,5 мм каждый. Для монтажа необходимо:

• Вырезать в панели круглое отверстие диаметром 22 мм;
• Завести заднюю часть крышки через отверстие;
• Зафиксировать её с помощью двух винтов с внутренней стороны панели - не используйте саморезы длиннее 10 мм, чтобы не повредить внутренние элементы;
• Подключить лампу к цепи 24 В - полярность не важна, так как используется светодиод с внутренним выпрямителем.

Убедитесь, что под крышкой есть место для проводов - она не имеет внутреннего объёма для хранения кабелей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Материалы не содержат галогенов, что снижает риск выделения токсичных веществ при перегреве. Напряжение 24 В относится к классу безопасного сверхнизкого напряжения (SELV), исключающему поражение электрическим током при нормальных условиях эксплуатации.

Преимущества

• Объединяет защиту и индикацию в одном элементе - экономит место в щите;
• Светодиодная лампа долговечна, энергоэффективна и не нагревается;
• IP55 позволяет применять в помещениях с влажностью до 90 % и частыми мойками;
• Серый цвет корпуса маскирует следы загрязнений, жёлтая линза хорошо заметна даже при ярком освещении;
• Нет необходимости в дополнительных крепёжных деталях - всё в комплекте.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не равен IP67;
• Максимальная температура +50 C - нельзя устанавливать рядом с нагревательными элементами, печами или в местах с прямым солнечным облучением;
• Лампа несменяемая - при выходе из строя придётся менять всю крышку;
• Не подходит для установки в взрывоопасных зонах - нет сертификата ATEX или IECEx;
• Один индикатор на четыре модуля - не позволяет отдельно индицировать состояние каждого устройства.

Примеры использования

• Щит управления конвейером - жёлтый сигнал показывает, что лента работает;
• Автоматическая линия розлива - индикация готовности к запуску после мойки;
• Пульт оператора на производстве - визуальное подтверждение включения режима обслуживания;
• Шкафы с ЧПУ станками - предупреждение о завершении цикла обработки.

Практические советы

• При монтаже проверьте глубину отверстия - крышка должна плотно сесть, не болтаться;
• Используйте пластиковую шайбу между винтом и панелью, чтобы не деформировать термопласт;
• Если нужна индикация по каждому модулю - выбирайте одиночные крышки с одной лампой на модуль;
• Для длительной службы избегайте контакта с растворителями, маслами и агрессивными чистящими средствами - достаточно протирания влажной тряпкой;
• Проверяйте соответствие напряжения сети - при превышении 26,4 В лампа может выйти из строя даже при кратковременной перегрузке.
