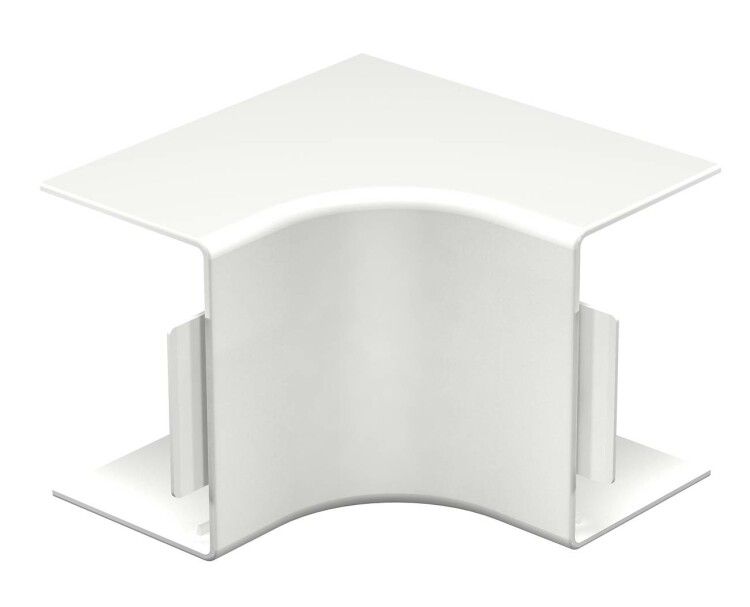

Крышка внутреннего угла кабельного канала WDK 60x90 мм (ПВХ,белый) (WDK HI60090RW) | 6192025 OBO Bettermann

Крышка внутреннего угла кабельного канала 60x90 мм (ПВХ, белый) от OBO BETTERMANN обеспечивает герметичное соединение угловых участков кабельных каналов, защищая провода и кабели от механических повреждений и внешней среды. Артикул WDK HI60090RW соответствует серийному решению для систем прокладки кабелей в помещениях.

Назначение и область применения

Крышка предназначена для закрывания внутренних углов кабельных каналов размером 60x90 мм. Она используется там, где необходимо изменить направление трассы на 90 градусов - например, при проходе через стену, угол потолка или перегородки. Подходит для установки в жилых, офисных и промышленных зонах, где требуется аккуратная и безопасная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Материал: ПВХ - устойчив к воздействию влаги, химикатов и УФ-излучения;
• Угол изгиба: 90° - точный переход между двумя перпендикулярными участками канала;
• Размеры: 60x90 мм - совместим с кабельными каналами такого же сечения;
• Цвет: Чисто-белый - гармонирует с большинством интерьеров и легко окрашивается при необходимости;
• Тип крепления: Защелка - фиксируется без инструментов, просто щелчком;
• Исполнение: Формованный - однородная структура без сварных швов, повышенная прочность;
• Артикул: WDK HI60090RW / 6192025 - уникальный идентификатор для заказа и замены.

Совместимость и монтаж

Крышка совместима исключительно с кабельными каналами OBO BETTERMANN серии WDK размером 60x90 мм. Для правильной установки:

• Убедитесь, что концы канала точно состыкованы под углом 90°;
• Поднесите крышку к углу до характерного щелчка - она должна плотно сесть без люфта;
• Не используйте силовые инструменты - защелка рассчитана на ручную установку;
• Проверьте соответствие толщины стенок канала - отклонение более +-0,5 мм может нарушить герметичность.

Безопасность и стандарты

Изделие изготовлено из самозагасающего ПВХ, соответствует требованиям безопасности к материалам для электромонтажа. Применяется в соответствии с ГОСТ Р МЭК 61484-1-2018 для кабельных каналов в помещениях. Не содержит свинца и других запрещённых токсичных компонентов.

Преимущества

• Легкий вес - удобна для работы на высоте и в труднодоступных местах;
• Быстрый монтаж - не требует болтов, клея или паяльника;
• Стойкость к коррозии - не ржавеет, не выгорает на свету;
• Герметичность - предотвращает попадание пыли и влаги внутрь канала;
• Эстетика - белый цвет маскирует изделие в интерьере, не бросается в глаза.

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на постоянное воздействие осадков и экстремальных температур;
• Не использовать в условиях температуры ниже –10C и выше +60C - возможна потеря эластичности материала;
• Не совместим с каналами других производителей - даже при совпадении размеров из-за различий в форме защелок и толщине стенок;
• Не рекомендуется применять в зонах с частыми ударными нагрузками - например, рядом с дверями или в цехах с движущимся оборудованием.

Примеры использования

• Закрытие угла кабельного канала в офисе при прокладке сети Ethernet и питания мониторов;
• Переход от горизонтального канала к вертикальному в распределительном щите;
• Прокладка кабелей вдоль стены с выходом в пол - крышка скрывает угол и защищает провода от случайного задевания;
• Обустройство трассы в детской комнате - безопасный и невзрачный элемент, который не травмирует детей.

Практические советы

• Перед монтажом проверьте, чтобы внутри канала не было острых краев - они могут повредить изоляцию кабеля при закрывании крышки;
• Если крышка плохо фиксируется - протрите поверхность защелки спиртом и дайте высохнуть - грязь снижает адгезию;
• При замене старой крышки - не пытайтесь ее снять с усилием; аккуратно надавите на боковые фланцы, чтобы освободить защелки;
• Для больших объектов закупайте запасные крышки - они часто теряются при ремонте или модификации трассы.
