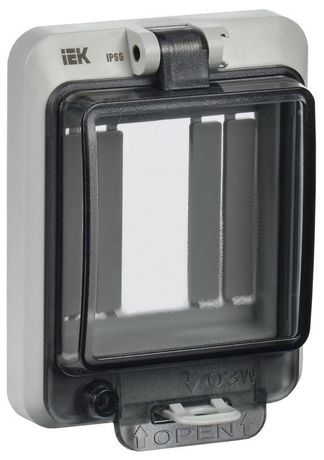

Крышка защитная для выреза в шкафу пластик 3 модуля IP66 IEK - YWP10-03-66

Крышка защитная для выреза в шкафу 3 модуля IP66 от IEK (артикул ywp10-03-66) предназначена для герметичной закрытия выреза в корпусе электрошкафа, где установлены три модульных устройства. Она обеспечивает степень защиты IP66, что позволяет использовать её в условиях повышенной запылённости и воздействия струй воды - например, на производствах, в уличных щитах или на объектах с частой мойкой.

Назначение и область применения

Крышка защитная для выреза в шкафу 3 модуля IP66 используется для закрытия технологического окна в стенке или дверце электрического шкафа, когда внутренние компоненты (например, кнопки, переключатели, индикаторы) смонтированы через этот вырез. Она защищает оборудование от пыли, брызг воды и механических повреждений, одновременно сохраняя доступ к управлению и наблюдению за приборами. Подходит для установки на шкафах управления насосами, конвейерами, системами вентиляции и другим оборудованием, работающим в тяжёлых условиях.

Технические характеристики

• Количество модулей: 3 - соответствует стандартному шагу 17,5 мм, то есть занимает около 52,5 мм по ширине;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления;
• Тип крышки: закрытого типа - плотно прилегает к поверхности, не имеет открытых зазоров;
• Количество DIN-реек: 1 - рассчитана на установку на одну стандартную DIN-рейку внутри шкафа;
• Материал: прочный пластик, устойчивый к УФ-излучению и химическим воздействиям;
• Наличие крышки: да - элемент является полноценной крышкой, а не просто рамкой.

Совместимость и монтаж

Крышка совместима с любыми шкафами, имеющими прямоугольный вырез размером под 3 модуля (стандартный шаг 17,5 мм). Монтаж осуществляется путём фиксации по контуру выреза с помощью встроенных зажимов или саморезов (не входят в комплект). Для правильной установки необходимо, чтобы глубина выреза была достаточной для полного входа крышки в корпус шкафа. Перед монтажом проверьте, что все провода и кабели не задевают край крышки - это предотвращает повреждение изоляции при закрывании.

Безопасность и стандарты

Крышка соответствует требованиям международного стандарта IEC 60529 по классификации IP66. Применение материала исключает воспламеняемость при нормальных условиях эксплуатации. Соответствует требованиям безопасности для электрооборудования в промышленных условиях.

Преимущества

• Обеспечивает высокую степень защиты даже при регулярной мойке оборудования;
• Не требует специального инструмента для установки - монтируется вручную;
• Удерживает чистоту и целостность внутренних компонентов, снижая риск отказов;
• Сохраняет эстетичный вид шкафа, скрывая неэстетичные края выреза;
• Подходит для замены старых или повреждённых крышек того же формата.

Ограничения применения

• Не предназначена для установки на вертикальные поверхности с углом более 45° - возможен сдвиг или плохое прилегание;
• Не рекомендуется применять в средах с постоянным погружением в воду - IP66 не гарантирует герметичность при длительном подводном положении;
• Не подходит для вырезов большего размера - при использовании на 4+ модулях будет образовываться зазор, нарушающий защиту;
• Не содержит встроенного освещения или окон для индикации - требуется внешнее решение для контроля состояния приборов.

Примеры использования

• Щит управления насосной станцией на очистных сооружениях - крышка защищает кнопки пуска/останова от брызг воды;
• Шкаф автоматизации конвейера на пищевом производстве - обеспечивает гигиеничность при ежедневной мойке;
• Уличный распределительный щит на промплощадке - предотвращает попадание пыли и дождевой влаги в контакты;
• Регулирующие панели на станках с ЧПУ - позволяет оператору легко взаимодействовать с устройствами без риска загрязнения.

Практические советы

• Перед установкой убедитесь, что вырез точно соответствует размеру 3 модуля - отклонение более 1–2 мм может нарушить герметичность;
• При монтаже на дверцу шкафа используйте уплотнители (если они предусмотрены конструкцией шкафа) - это повысит надёжность sealing;
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую рамку и нарушить контакт с корпусом;
• Проверяйте состояние крышки каждые 6 месяцев - особенно в агрессивных средах - на предмет трещин, помутнения или ослабления фиксации;
• Артикул ywp10-03-66 от IEK - это точная замена оригинальной крышки, совместимой с продукцией IEK других серий.
