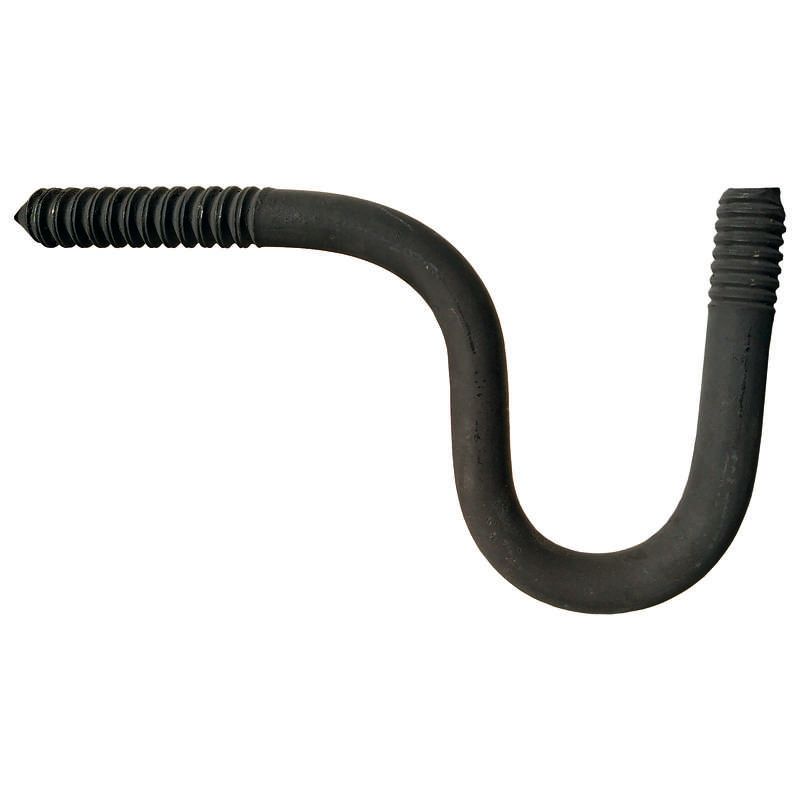

Крюк КН-18 (для ТФ-20) Альянс Мастер 00000074 FBSystems

Крюк КН-18 для трансформаторной будки ТФ-20 от бренда Альянс Мастер - это надёжный крепёжный элемент, предназначенный для фиксации и поддержки СИП-проводов на трансформаторных будках типа ТФ-20. Изделие выполнено из прочной стали с антикоррозийным грунтовым покрытием и оснащено дополнительным отверстием для заземления.

Назначение и область применения

Крюк КН-18 для трансформаторной будки ТФ-20 используется исключительно для крепления самонесущих изолированных проводов (СИП) на трансформаторных будках модели ТФ-20. Он обеспечивает механическую поддержку провода, предотвращая перегрузку на изоляцию и снижает риск повреждений при ветровых нагрузках. Применяется в сетях напряжением до 1 кВ, в том числе на уличных распределительных пунктах, в населённых пунктах и промышленных объектах.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность и долговечность;
• Диаметр стержня: 18 мм - соответствует стандартному размеру крепёжного узла для ТФ-20;
• Покрытие: грунт - защищает от коррозии, но не является финишным слоем; требует дополнительной окраски при длительном воздействии атмосферных факторов;
• Разрывная нагрузка: 12 800 Н - способен выдерживать значительную нагрузку от веса проводов и внешних воздействий;
• Дополнительное отверстие - для подключения заземляющего проводника, что повышает безопасность электроустановки.

Совместимость и монтаж

Крюк КН-18 для трансформаторной будки ТФ-20 совместим только с трансформаторными будками типа ТФ-20, где предусмотрены специальные места для установки этого крепежа. Устанавливается через болтовое соединение с использованием шпилек и гаек, входящих в комплект будки. Диаметр стержня 18 мм требует точного совпадения с отверстиями в корпусе ТФ-20 - несовместим с другими типами будок. Для монтажа используйте инструменты, соответствующие классу прочности M16–M18.

Безопасность и стандарты

Крюк КН-18 для трансформаторной будки ТФ-20 соответствует требованиям безопасности при работе с воздушными ЛЭП напряжением до 1 кВ. Наличие отверстия для заземления позволяет выполнять обязательные нормы ПУЭ по занулению и заземлению опорных элементов. Однако изделие не сертифицировано по ГОСТ Р 50571.5.54, так как является вспомогательным крепёжным элементом, а не основным оборудованием.

Преимущества

• Высокая несущая способность - 12 800 Н гарантируют устойчивость даже при максимальной нагрузке от нескольких СИП-проводов;
• Заземляющее отверстие - упрощает подключение контура заземления без дополнительных деталей;
• Простой монтаж - не требует доработки, полностью совместим с конструкцией ТФ-20;
• Защита от коррозии - грунтовое покрытие замедляет процесс ржавления, продлевая срок службы.

Ограничения применения

• Не предназначен для использования вне трансформаторных будок ТФ-20 - не подходит для других моделей или столбовых креплений;
• Покрытие - грунт, а не краска - не обеспечивает полноценную защиту от влаги и УФ-излучения; при открытой эксплуатации требуется дополнительная окраска;
• Не рассчитан на динамические ударные нагрузки - не применяется там, где возможны механические сотрясения (например, рядом с дорогами с интенсивным движением);
• Не следует использовать в качестве несущего элемента для тяжёлого оборудования - только для СИП-проводов.

Примеры использования

• Подвеска СИП-провода от линии электропередачи к входу в трансформаторную будку ТФ-20;
• Фиксация нулевого провода и фазных жил на опоре распределительного пункта;
• Обеспечение безопасного перехода проводов между воздушной линией и трансформатором в условиях повышенной влажности.

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в ТФ-20 - 18 мм - чтобы избежать люфта или деформации;
• После монтажа обязательно нанесите на поверхность крюка КН-18 для трансформаторной будки ТФ-20 водоотталкивающую краску по металлу - это увеличит срок службы в открытом воздухе;
• Проверяйте состояние крепления ежегодно - особенно после зимних периодов с гололёдом и сильными ветрами;
• Не используйте крюк в качестве точки крепления для тросов, анкеров или другого оборудования - он не предназначен для этих целей.
