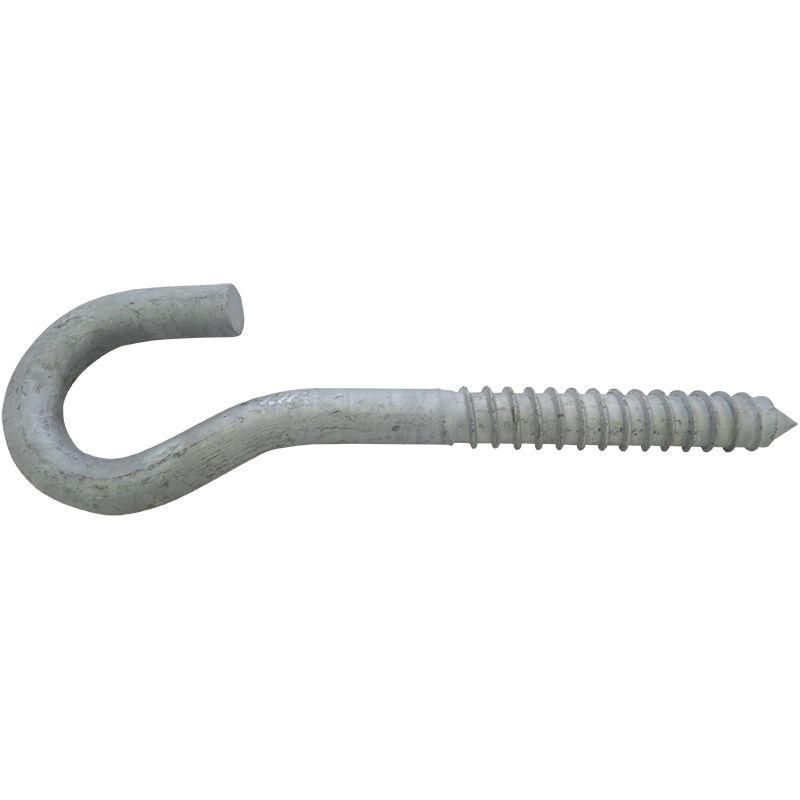

Крюк-шуруп BT16 (Б0036573) ЭРА

Крюк-шуруп BT16 от ЭРА (артикул б0036573) — это прочный крепёжный элемент из горячеоцинкованной стали, предназначенный для анкерного крепления СИП на деревянных опорах и стенах. Он сочетает высокую механическую нагрузку, устойчивость к внешним воздействиям и простоту установки, что делает его надёжным решением для линий электропередач.

Назначение и область применения

Крюк-шуруп BT16 используется для крепления анкерных и промежуточных зажимов при монтаже самонесущего изолированного провода (СИП). Применяется на деревянных опорах ЛЭП, деревянных стенах зданий и других несущих конструкциях из древесины. Подходит как для одинарного, так и для двойного крепления. Обеспечивает удержание проводов под нагрузкой и защищён от коррозии даже в условиях повышенной влажности.

Технические характеристики

• Тип изделия: Шуруп-крючок с проушиной
• Материал: Сталь горячеоцинкованная — обеспечивает долговечность и защиту от коррозии
• Диаметр стержня: 15,5 мм — позволяет выдерживать значительные усилия при затяжке
• Общая длина: 224 мм
• Длина стержня: 160 мм — часть, которая вворачивается в основание
• Длина резьбы: 90 мм — активная резьба для надёжного соединения с древесиной
• Внутренний диаметр проушины: 36 мм — достаточен для установки большинства стандартных анкерных зажимов
• Предельная нагрузка: 6472 Н (≈660 кгс) — максимальная допустимая сила растяжения
• Диапазон рабочих температур: от -60 °C до +50 °C — работает в суровых климатических условиях
• Защитное покрытие: Горячее цинкование — толстый слой цинка, устойчивый к механическому повреждению
• Стойкость к УФ: Да — не теряет свойств под длительным солнечным воздействием
• Цвет: Металлик — естественный цвет оцинкованной стали
• Номинальное напряжение: 1000 В — соответствует требованиям для низковольтных ЛЭП

Совместимость и монтаж

Крюк-шуруп BT16 монтируется открытым способом на деревянные опоры линий электропередач. Для установки требуется предварительно просверлить отверстие диаметром 14–15 мм — немного меньше диаметра стержня, чтобы резьба могла плотно захватывать древесину. Глубина сверления должна быть не менее 150 мм. После ввинчивания в проушину крепится анкерный зажим через болт или шпильку. Не рекомендуется использовать на металлических или бетонных поверхностях — материал не рассчитан на забивание или химическое крепление.

Безопасность и стандарты

Крюк-шуруп BT16 соответствует требованиям безопасности для электроустановок до 1000 В. Высокая предельная нагрузка и стойкость к коррозии обеспечивают безопасную работу в течение всего срока службы. Произведён в соответствии с технологическими нормами для комплектующих ЛЭП. Соответствие стандартам IEC/ГОСТ для аналогичных изделий подтверждается испытаниями производителя.

Преимущества

• Высокая прочность — выдерживает нагрузку до 6,5 кН, что достаточно для двухпроводных и трёхпроводных СИП
• Устойчивость к агрессивной среде — горячее цинкование защищает от влаги, снега, соли и перепадов температур
• Не требует специальных инструментов — вкручивается обычным гаечным ключом или шуруповёртом с подходящей насадкой
• Долгий срок службы — благодаря стойкости к УФ и коррозии служит десятки лет без замены
• Простая совместимость — проушина 36 мм подходит ко всем распространённым анкерным зажимам

Ограничения применения

• Не применяется на бетонных, каменных или металлических конструкциях — требует древесины для формирования резьбового соединения
• Не предназначен для крепления тяжёлых оборудования или силовых кабелей без изоляционных зажимов
• Работает только в диапазоне температур от -60 °C до +50 °C — вне этого интервала возможна потеря прочностных характеристик
• Запрещено использовать при наличии трещин или гнили в древесине — снижает несущую способность основания

Примеры использования

• Анкерное крепление СИП на деревянном столбе линии электропередач
• Фиксация входного кабеля в частном доме с деревянной стеной
• Подвеска проводов на временной деревянной опоре при ремонте ЛЭП
• Крепление двойного набора СИП (фаза+нуль) на одной точке с использованием двух зажимов

Практические советы

• Перед установкой проверьте качество древесины — она должна быть сухой, без гнили и крупных сучков в месте сверления
• Используйте сверло на 1–1,5 мм меньше диаметра стержня (14 мм) — это повысит удерживающую способность резьбы
• При монтаже в вертикальной плоскости (например, на столбе) закрутите крюк под углом 10–15° вниз — это исключит сползание зажима
• Проверяйте момент затяжки — переусердствовать нельзя, чтобы не расколоть древесину; достаточно плотного контакта без перекоса
• После монтажа осмотрите место крепления через 1–2 месяца — особенно после зимних нагрузок
• Крюк-шуруп BT16 от ЭРА совместим с продукцией всех основных производителей зажимов — не требует адаптеров
