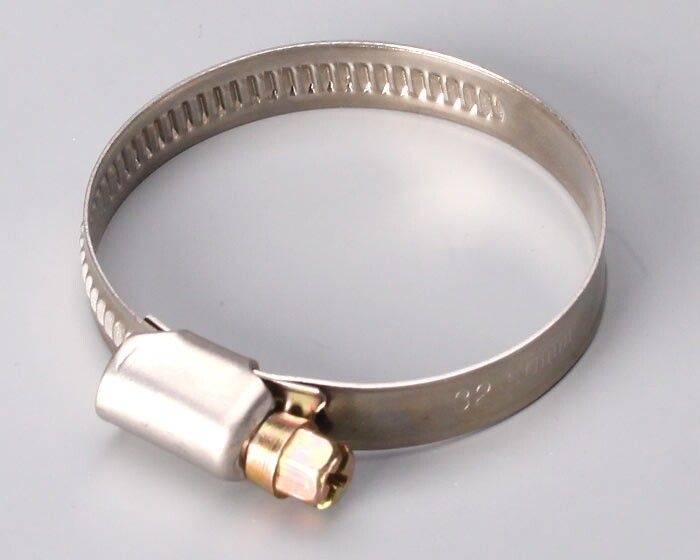

Хомут червячный PL-9 W2 20-32 мм Fortisflex 68963

Хомут червячный PL-9 (20-32 мм)/W2 от Fortisflex и КВТ - надёжное решение для герметичного крепления шлангов, патрубков и труб с диаметром от 20 до 32 мм. Продукт создан для работы в агрессивных условиях, где важны прочность, долговечность и возможность многократного демонтажа.

Назначение и область применения

Хомут червячный PL-9 (20-32 мм)/W2 предназначен для фиксации гибких соединений: воздушных, топливных, масляных, водяных и других шлангов, а также металлических и пластиковых патрубков. Подходит для установки на станках, автотранспорте, системах вентиляции, насосном оборудовании и промышленной автоматике. Особенно эффективен там, где требуется высокая герметичность и устойчивость к коррозии.

Технические характеристики

• Диапазон зажима: 20–32 мм - подходит для труб и шлангов с внешним диаметром в этом интервале
• Материал ленты: сталь оцинкованная (по данным характеристик), однако производитель указывает использование нержавеющей стали AISI 201 - учитывайте этот противоречивый момент при выборе
• Ширина ленты: 9 мм - обеспечивает достаточную площадь контакта для равномерного давления
• Толщина материала: 0,6 мм - баланс между жесткостью и гибкостью
• Максимальный разрушающий момент: 8 Нм - предел нагрузки, после которого возможна деформация
• Цвет: стальной - естественный цвет оцинкованной/нержавеющей стали
• Тип механизма: червячная передача с плавной регулировкой

Совместимость и монтаж

Хомут червячный PL-9 (20-32 мм)/W2 совместим с любыми поверхностями, имеющими круглое сечение в заданном диапазоне. Для монтажа используется крестовая (PH) или шлицевая отвертка, а также торцевой ключ №7. Установка требует минимального усилия - достаточно одного оборота для начального зацепления, затем затягивается до плотного прилегания. Не используйте ударные инструменты - это может повредить резьбу червяка.

Безопасность и стандарты

Изделие не имеет сертификатов, явно указанных в данных. Однако конструктивно соответствует требованиям безопасности: сглаженные кромки ленты исключают риск порезов, а отбортовка защищает поверхность монтируемого элемента от царапин. Максимальный момент затяжки 8 Нм - ориентир для безопасного использования без риска разрушения.

Особенности конструкции

Червячный механизм спроектирован так, чтобы обеспечивать равномерное распределение усилия по всему периметру хомута. Это достигается за счёт точного профиля резьбы винта и ленты, а также оптимального угла захода. Такая конструкция снижает вероятность проскальзывания и повышает срок службы. Лента выполнена с плавными краями - не режет кожу при обращении и не повреждает покрытия труб.

Преимущества

• Позволяет выполнять многократные монтаж и демонтаж без потери герметичности
• Устойчив к коррозии благодаря материалу AISI 201 (несмотря на указание “оцинкованная сталь” в характеристиках - производитель делает акцент на нержавейке)
• Плавная, бесступенчатая затяжка - легко добиться нужного уровня герметизации
• Не повреждает поверхность труб и шлангов благодаря отбортованному краю ленты
• Поддерживает работу в агрессивных средах: влага, масло, химические испарения

Ограничения применения

• Не рекомендован для использования при температурах выше +150 C - материал AISI 201 теряет прочность
• Запрещено применять с трубами меньшего диаметра, чем 20 мм - хомут будет болтаться и не обеспечит герметичность
• Не подходит для динамических нагрузок с частыми вибрациями без дополнительной фиксации - возможен самопроизвольный откручивание
• Производитель указывает два conflicting материала: оцинкованная сталь и AISI 201 - убедитесь, какой именно вариант вы получили, особенно при работе с агрессивными жидкостями

Примеры использования

• Фиксация топливного шланга на дизельном двигателе автомобиля
• Крепление воздуховода в системе вентиляции промышленного оборудования
• Соединение масляного патрубка на компрессоре
• Установка сливного шланга на насосной станции
• Герметизация трубопровода в пищевой промышленности (при условии соответствия нормам гигиены)

Практические советы

• Перед монтажом проверьте внутренний диаметр шланга - он должен быть чуть меньше 20 мм, чтобы при затяжке образовалось плотное прилегание
• Не перетягивайте хомут: момент более 8 Нм может вызвать деформацию ленты или выход из строя червячного механизма
• При использовании в сырых местах периодически осматривайте резьбу - даже нержавеющая сталь может подвергаться электрохимической коррозии в сочетании с другими металлами
• Для удобства сборки можно смазать резьбу винта немного машинным маслом - это облегчит затяжку и продлит срок службы механизма
• Артикул 68963 и серия PL-9/W2 - убедитесь, что заказываете именно эту модель, а не аналоги с другим диапазоном зажима
