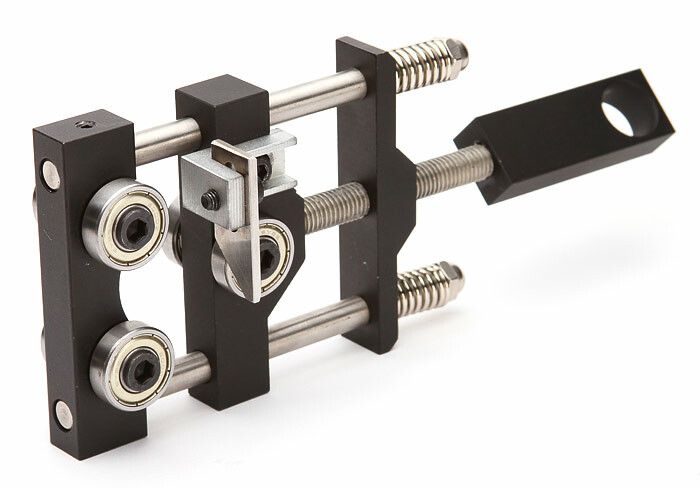

Инструмент для разделки кабеля из сшитого полиэтилена КСП-50 серия ПРОФИ - 61005 КВТ

Инструмент для разделки кабеля из сшитого полиэтилена КСП-50 серия ПРОФИ от КВТ (артикул 61005) предназначен для точного и безопасного снятия полупроводящего экрана с силовых кабелей диаметром 23–50 мм. Удобен для монтажников, работающих с высоковольтными кабелями в условиях ограниченного доступа.

Назначение и область применения

Инструмент для разделки кабеля из сшитого полиэтилена КСП-50 серия ПРОФИ используется исключительно для подготовки концов кабелей с изоляцией из сшитого полиэтилена (СПЭ), таких как KBT КСП-50. Применяется при монтаже и ремонте кабельных соединений напряжением выше 1 кВ - например, при установке муфт, заделках, термоусаживаемых наконечниках. Подходит для работ на подстанциях, распределительных пунктах, трансформаторных будках и других объектах энергетической инфраструктуры.

Технические характеристики

• Тип: ручной stripper (стрippers)
• Диапазон диаметров кабеля: 23–50 мм
• Диаметр зоны зачистки: 23–50 мм - совпадает с рабочим диапазоном
• Материал корпуса: сталь
• Материал рукояток: пластик
• Цвет: черный
• Привод: ручной, с вращательным движением
• Регулировка глубины реза: да - позволяет точно управлять глубиной надреза
• Сменные ножи: да - обеспечивают долгую службу и замену при износе
• Сменные лезвия: да - возможность замены без замены всего инструмента
• Функции: круговой разрез + продольная резка (два типа реза в одном устройстве)
• Количество прижимных роликов: 6
• Удержание: пружинный механизм для стабилизации давления

Совместимость и монтаж

Инструмент для разделки кабеля из сшитого полиэтилена КСП-50 серия ПРОФИ работает только с кабелями, имеющими внешний полупроводящий экран и изоляцию из сшитого полиэтилена. Не применяется для кабелей с бумажной, ПВХ или резиновой изоляцией. Для правильной работы необходимо:

• Выбирать кабель с диаметром в пределах 23–50 мм - меньшие или большие значения не будут фиксироваться должным образом;
• Перед первым использованием отрегулировать глубину реза по эталонному образцу;
• Закрепить кабель в центре инструмента перед вращением - перекос вызывает неравномерную зачистку;
• Не применять усилие сверх рекомендованного - инструмент сам регулирует давление через ролики.

Безопасность и стандарты

Инструмент для разделки кабеля из сшитого полиэтилена КСП-50 серия ПРОФИ соответствует требованиям безопасности при работе с высоковольтными системами. Отсутствие металлических частей в зоне контакта с изоляцией снижает риск повреждения основного диэлектрика. Однако использование требует соблюдения норм ПТЭ и ПБ - инструмент не является средством защиты от поражения током. Перед работой обязательно отключите питание и заземлите кабель.

Преимущества

• Точная регулировка глубины реза - минимизирует риск повреждения главной изоляции кабеля;
• Круговой и продольный разрез в одном устройстве - экономит время и инструменты;
• Шесть прижимных роликов и пружина обеспечивают равномерное давление даже при быстром вращении;
• Сменные ножи и лезвия - увеличивают срок службы и снижают затраты на обслуживание;
• Компактный вес и эргономичные рукоятки - удобны при работе в труднодоступных местах;
• Чистый и аккуратный срез полупроводящего экрана - гарантирует герметичность и надежность соединения после сборки.

Ограничения применения

• Не подходит для кабелей с диаметром менее 23 мм или более 50 мм - инструмент не фиксирует их надежно;
• Не предназначен для работы с кабелями без полупроводящего экрана - не будет эффективного снятия материала;
• Не использовать в условиях повышенной влажности без последующей просушки - риск коррозии стали;
• Не допускается применение с кабелями, имеющими механические повреждения оболочки - возможна деформация режущих элементов;
• Не подходит для автоматизированной или массовой линейной зачистки - только ручная операция.

Примеры использования

• Подготовка конца кабеля КСП-50 перед установкой тепловой муфты 10 кВ;
• Снятие полупроводящего экрана при монтаже холодной муфты на кабеле 20 кВ;
• Работа с кабелями в распределительном щите подземной камеры;
• Обслуживание кабельных трасс в промышленных цехах с высокой плотностью коммуникаций.

Практические советы

• Перед каждым использованием проверяйте состояние лезвий - затупленные ножи оставляют борозды на изоляции;
• Регулировку глубины делайте на тестовом участке кабеля - лучше потратить 1 метр, чем испортить всю секцию;
• После работы протирайте инструмент для разделки кабеля из сшитого полиэтилена КСП-50 серия ПРОФИ сухой ветошью - особенно в зоне ножей;
• Храните в сухом месте, желательно в специальной сумке - предотвратит попадание пыли и влаги;
• Запасные лезвия храните отдельно - они острые и легко травмируются при случайном контакте.
