Муфта соединительная 2ПСТ(б)-1-70/120-Б с болт. соединителями | 74653 КВТ

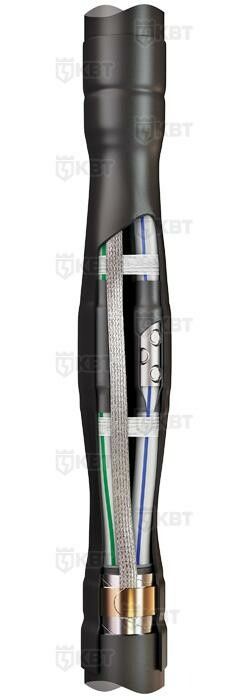

Муфта кабельная соединительная 2ПСТ(б)-1-70/120 (Б) с болтовыми соединителями от КВТ предназначена для надёжного и герметичного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Изделие применяется в условиях повышенной влажности, перепадов температур и на открытой территории благодаря термоусаживаемой конструкции и негорючему материалу.

Назначение и область применения

Муфта 2ПСТ(б)-1-70/120 (Б) используется исключительно для соединения двухжильных кабелей с номинальным сечением жил 70–120 мм2. Подходит для кабелей с пластиковой изоляцией (например, АВВГ, ПвВГ, NYM, NYY) и с бумажной изоляцией, как с броней, так и без неё. Буква “(б)” в названии указывает на совместимость с кабелями, имеющими металлическую броню. Применяется в распределительных сетях 0,6/1 кВ: на подстанциях, в траншейных трассах, внутри помещений, на улице, в подземных колодцах.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 70–120 кв.мм
• Номинальное напряжение: 1 кВ
• Тип подключения: болтовое (в комплекте предусмотрены болтовые соединители)
• Тип изделия: термоусаживаемая муфта
• Способ монтажа: нагрев с помощью газовой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Цвет: черный

Совместимость и монтаж

Муфта 2ПСТ(б)-1-70/120 (Б) совместима с кабелями типов: АВБбШв, ПвБбШв, АВВГ, ПвВГ, NYM, NYY и аналогичными. Монтаж выполняется путём термоусадки - равномерный прогрев с помощью пропановой горелки (например, ПГ от КВТ) вызывает усадку всех элементов, плотно облегая кабель. Установка требует предварительной подготовки кабельных концов: удаление внешней оболочки, брони, изоляции жил, зачистка контактов. После сборки все соединения фиксируются болтами, затем накладывается термоусаживающий кожух. Для кабелей с бронью предусмотрен комплект заземления: плоский медный провод и две пружины давления, которые крепятся к броневой ленте без пайки.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не выделяют токсичных газов при возгорании - что важно для закрытых помещений и тоннелей. Конструкция рассчитана на работу в экстремальных температурах, в том числе при замерзании почвы. Отсутствие галогенов снижает риск коррозии оборудования и повышает безопасность обслуживания.

Преимущества

• Высокая степень защиты IP67 - полностью герметична после усадки благодаря термоплавкому клею внутри манжет и кожуха
• Не требуется пайка - заземление осуществляется механически через пружины, что ускоряет монтаж и повышает надёжность
• Универсальность: можно применять как с болтовыми, так и с опрессовываемыми соединителями (по желанию заказчика)
• Устойчивость к химическим воздействиям, влаге, ультрафиолету и перепадам температур
• Долговечность: срок службы более 30 лет при правильном монтаже
• Качественные компоненты от КВТ - проверенная технология, сертифицированные материалы

Ограничения применения

• Не для многожильных кабелей (более 2 жил)
• Запрещено использование при температурах ниже –50 C - возможна потеря эластичности материала
• Не рекомендовано для установки в активно движущихся средах (вибрации выше нормы, частые деформации)
• Требуется точное соответствие сечению кабеля: менее 70 мм2 или более 120 мм2 - недопустимо
• Не предназначен для работы под высоким давлением воды или в глубоководных системах

Примеры использования

• Соединение кабелей АВВГ между двумя участками кабельной линии в городской канализационной сети
• Ремонт поврежденного участка кабеля ПвВГ в подвале многоэтажного дома
• Подключение питания к насосной станции с кабелем АВБбШв, имеющим броню
• Обустройство ответвлений в распределительных щитах на объектах ЖКХ
• Монтаж временных линий на строительных площадках

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - допуск +-5%, иначе герметизация будет нарушена
• При работе с кабелем с броней всегда используйте комплект заземления - игнорирование этого увеличивает риск поражения током
• Нагревайте муфту равномерно, начиная с центра, двигаясь к краям - чтобы избежать образования воздушных пузырей
• Инструменты: обязательны горелка ПГ (КВТ) и набор НМБ-6 для срыва головок болтов - другие инструменты могут повредить соединители
• Проверьте целостность термоусаживаемых элементов перед установкой - трещины, вздутости или следы старения - основание для отказа
• После монтажа протестируйте соединение мегаомметром - минимальное сопротивление изоляции должно быть >100 МОм
