Муфта соединительная 3ПСТ -6- 70/120 без болт. наконечников | 65518 КВТ

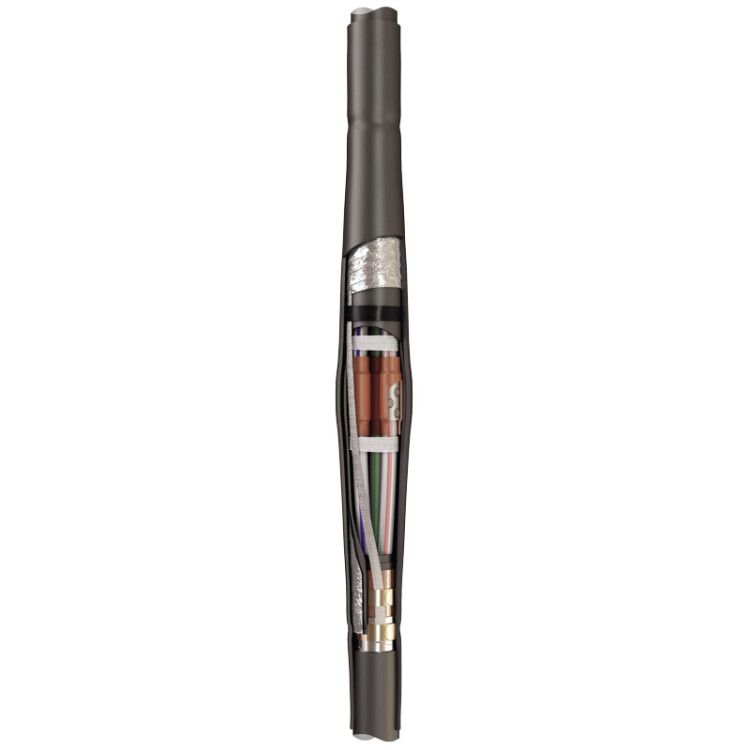

Муфта кабельная соединительная 3ПСТ-6-70/120 6кВ без болтовых соединителей от КВТ предназначена для надёжного и герметичного соединения трёхжильных силовых кабелей с пластиковой изоляцией на напряжение до 6 кВ. Подходит для установки в условиях повышенной влаги и механических нагрузок - в грунте, тоннелях и коллекторах.

Назначение и область применения

Муфта 3ПСТ-6-70/120 6кВ без болтовых соединителей применяется для соединения трёхжильных кабелей с изоляцией из ПВХ, с металлической броней или без неё. Устройство рассчитано на работу в сетях до 6 кВ и подходит для таких типов кабелей: АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогов.

Основная сфера применения - подземные и внутриобъектные кабельные сооружения: кабельные каналы, тоннели, коллекторы, камеры. Также допускается использование в помещениях с высокой влажностью или риском попадания воды.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное сечение проводника: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с применением тепловой горелки
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик без галогенов
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Герметизация: достигается за счёт термоплавкого клея внутри манжет и кожухов
• Заземление брони: непаянная система с роликовыми пружинами постоянного давления
• Экран кабеля: восстанавливается алюминиевой фольгой и перемычкой с фиксацией пружинами

Совместимость и монтаж

Муфта 3ПСТ-6-70/120 6кВ без болтовых соединителей совместима с кабелями, имеющими внешнюю броню или её отсутствие. Она не требует установки болтовых соединителей - вместо них используются опрессовочные наконечники или другие методы контактного соединения жил, которые выбираются отдельно.

Монтаж выполняется путём равномерного прогрева всех элементов муфты пропановой горелкой (например, ПГ от КВТ). После нагрева термопластик усыхает, плотно облегая кабель, а термоплавкий клей заполняет все микрозазоры, обеспечивая герметичность.

Для заземления брони предусмотрены роликовые пружины - они обеспечивают надёжный электрический контакт без пайки. Это снижает риск перегрева кабеля и ускоряет процесс сборки.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов (HF = Halogen Free), что исключает выделение едких газов при возгорании - важно для замкнутых помещений и эвакуационных маршрутов.

Негорючий материал корпуса и термостойкая изоляция позволяют безопасно работать в условиях возможного перегрева или воздействия открытого пламени во время монтажа.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации термоплавким клеем - предотвращает проникновение влаги и пыли
• Непаянная система заземления экономит время и исключает риск повредить изоляцию кабеля при пайке
• Универсальность: один комплект подходит для кабелей с броней и без неё
• Армированные внутренние и наружные кожухи усиливают механическую прочность соединения
• Восстановление экранирования через алюминиевую фольгу и пружины гарантирует целостность электромагнитной защиты
• Работает в широком диапазоне температур - подходит для холодных регионов России

Ограничения применения

• Не предназначен для использования в воздушных ЛЭП - только в и закрытых каналах
• Требуется наличие специального оборудования для монтажа - пропановая горелка и инструмент для подготовки жил
• Не рекомендовано применение при температурах ниже –50 C вне контролируемой среды - возможно хрупкое разрушение материала
• Не поддерживает автоматическую диагностику состояния - требуется периодический осмотр при обслуживании сети
• Не совместим с кабелями на напряжение выше 6 кВ - даже если сечение соответствует

Примеры использования

• Подключение кабеля питания к насосной станции в подвале здания
• Соединение двух участков кабеля между двумя распределительными пунктами в городском тоннеле
• Ремонт поврежденного участка кабеля АВБбШв-6 в кабельном коллекторе метрополитена
• Обустройство ответвлений в системе энергообеспечения промышленного цеха с бронированной проводкой

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (70–120 мм2) - использование меньших или больших жил недопустимо
• При работе с бронированными кабелями убедитесь, что пружины правильно установлены на броневых лентах - плохой контакт увеличивает риск потенциальной опасности
• Используйте только сертифицированные горелки типа ПГ (КВТ); неквалифицированный нагрев вызывает деформацию или неравномерную усадку
• Не снимайте защитную плёнку с термопасты до момента начала работы - она предохраняет клей от загрязнения
• Проверяйте качество усадки по цвету и форме: после остывания муфта должна иметь однородную форму без пузырей и вздутостей
• Храните муфту в сухом месте при температуре от –15 C до +30 C - длительное воздействие прямого света или перепадов температур снижает срок службы материалов
