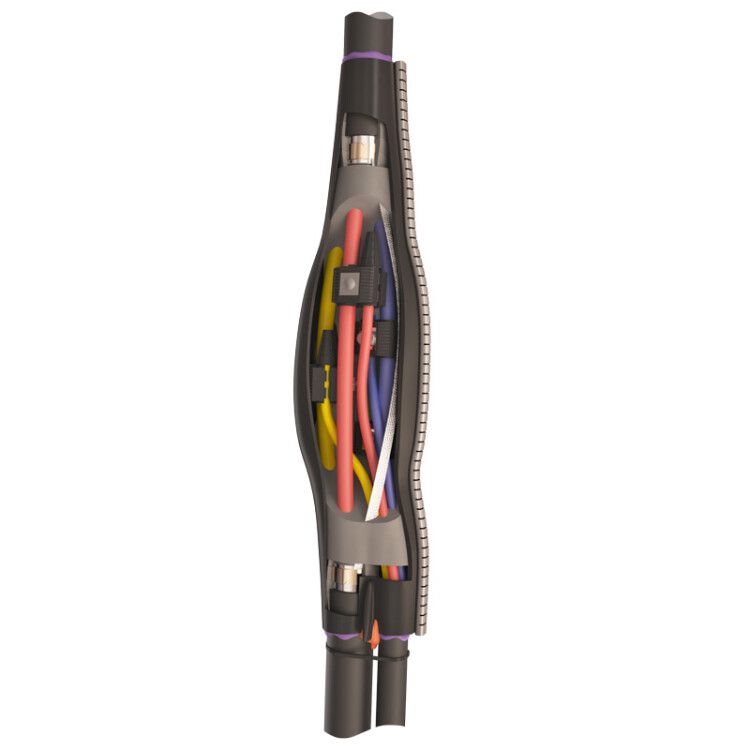

Муфта кабельная ответвительная 1кВ 5ПТО-1-16/50-1.5/6 КВТ 66587

Муфта кабельная ответвительная 5ПТО-1-16/50-1,5/6 1кВ от КВТ предназначена для безопасного и герметичного ответвления пятижильных силовых кабелей напряжением до 1 кВ без зачистки изоляции. Применяется там, где нужна надёжная точка подключения нового участка сети - например, при модернизации освещения, подключении оборудования к существующей трассе или распределении питания на объектах с высокими требованиями к безопасности.

Назначение и область применения

Муфта 5ПТО-1-16/50-1,5/6 1кВ используется для создания ответвлений от магистрального кабеля к потребителям без нарушения целостности основной линии. Подходит для кабелей с пластмассовой изоляцией (ПВХ, СПЭ), с броней и без неё. Области применения: промышленные установки, энергообъекты, ЖКХ, транспортировочные системы, объекты с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Сечение магистрального кабеля: 16–50 мм2
• Сечение ответвительного кабеля: 1,5–6 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик без галогенов
• Цвет: чёрный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта 5ПТО-1-16/50-1,5/6 1кВ совместима с кабелями типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Монтаж выполняется методом термоусадки с применением пропановой горелки ПГ (КВТ).

Основные этапы:

• На магистральный кабель устанавливаются прокалывающие зажимы ЗПО «КВТ» - зачищать изоляцию не нужно;
• Ответвительный кабель подсоединяется через те же зажимы;
• Внутреннее пространство заполняется герметизирующей мастикой;
• Оболочка восстанавливается термоусаживаемой манжетой ТРМ «КВТ» с термоиндикаторной краской (меняет цвет с зелёного на чёрный при правильной усадке);
• Выход ответвительного кабеля герметизируется клипсами КТ «КВТ»;
• Для бронированных кабелей применяется непаянная система заземления с роликовыми пружинами и перемычкой.

Безопасность и стандарты

• Не содержит галогенов - при возгорании не выделяет токсичных паров;
• Соответствует ГОСТ 34839-2022 и ТУ 3599-006-97284872-2006;
• Негорючий материал корпуса снижает риск распространения пламени;
• Термоиндикаторная краска позволяет визуально контролировать качество усадки;
• Термоплавкий клей внутри манжеты гарантирует плотную герметизацию даже при механических нагрузках.

Преимущества

• Не требует зачистки изоляции ни на магистральном, ни на ответвительном кабеле - экономия времени и исключение ошибок;
• Автоматическая герметизация благодаря комбинированному использованию мастики, клея и клипс;
• Визуальная проверка качества монтажа через изменение цвета термоиндикаторной краски;
• Поддержание прочности и защиты оболочки после монтажа;
• Устойчивость к экстремальным температурам - работает в условиях холодного климата и летней жары;
• Заземление без пайки - повышает скорость и надёжность сборки на бронированных кабелях.

Ограничения применения

• Не для кабелей с бумажной или маслонаполненной изоляцией;
• Не рекомендовано использование вне закрытых помещений без дополнительной защиты от УФ-лучей и механических воздействий;
• Требуется соблюдение минимального радиуса изгиба кабеля при входе/выходе из муфты - иначе возможна деформация;
• Не допускается многократное вскрытие или демонтаж - изделие одноразового использования;
• Температура окружающей среды во время монтажа должна быть выше –15 C для гарантированной адгезии клея.

Примеры использования

• Подключение новых светильников к существующей трассе АВВГ в цеху;
• Добавление точки питания для насосной группы на теплотрассе;
• Отвод питания для автоматических систем контроля на железнодорожном переезде;
• Модернизация старой электросети без полного её демонтажа;
• Профессиональное обслуживание сетей в районах с суровым климатом - например, на Севере России или в Алтайском крае.

Практические советы

• Перед монтажом проверьте соответствие сечений кабелей - магистральный должен быть 16–50 мм2, ответвительный - 1,5–6 мм2; другие значения недопустимы;
• Используйте только горелку ПГ (КВТ): слишком высокая температура повредит материалы, слишком низкая - не вызовет полноценную усадку;
• При работе с бронированными кабелями обязательно используйте комплект заземления (роликовые пружины и перемычка);
• Не торопитесь при прогреве манжеты - равномерно двигайте горелку вокруг всей поверхности до изменения цвета на чёрный;
• Храните муфту в сухом месте при комнатной температуре - сырость перед монтажом может нарушить герметичность;
• Лишние элементы (клипсы, пружины) всегда должны быть в наличии - они входят в базовую комплектацию и обязательны для работы.
