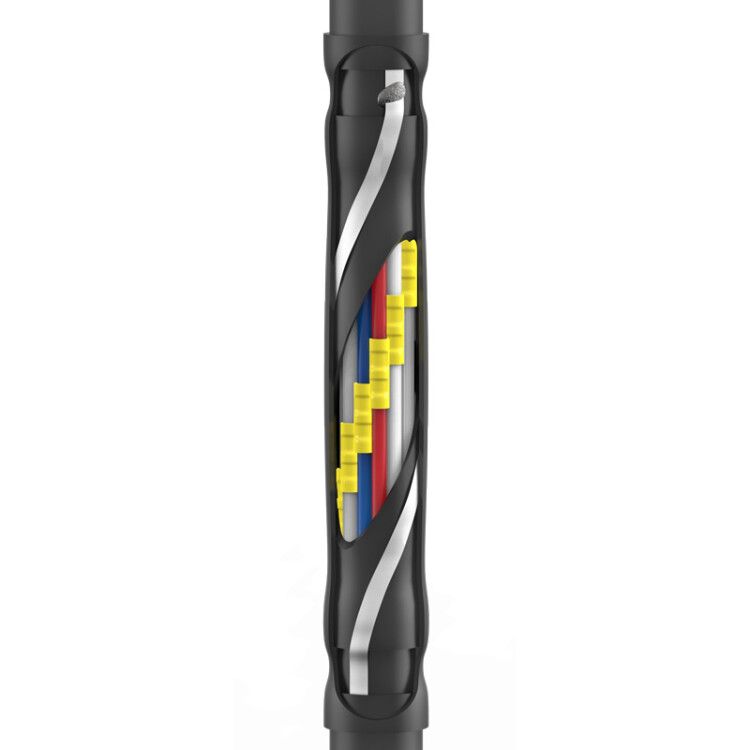

Муфта соединительная ПСТк (10-37) х 0,75-1,5 | 66564 КВТ

Муфта кабельная соединительная ПСТк (10-37) х 0,75-1,5 от КВТ предназначена для надёжного соединения и восстановления контрольных кабелей с ПВХ-изоляцией на напряжение до 1 кВ. Эта термоусаживаемая муфта обеспечивает герметичность, механическую прочность и долговечность даже в сложных условиях эксплуатации - идеально подходит для монтажа в земле, каналах и тоннелях.

Назначение и область применения

Муфта кабельная соединительная ПСТк (10-37) х 0,75-1,5 используется для соединения и ремонта контрольных кабелей с ПВХ-изоляцией, как с бронёй, так и без неё. Применяется в системах автоматизации, управления, сигнализации и связи - там, где важна целостность слаботочных цепей. Подходит для установки в земле, кабельных каналах, тоннелях, камерах и других закрытых кабельных сооружениях. Номинальное напряжение 1 кВ позволяет использовать её в сетях до 1000 В переменного тока.

Технические характеристики

• Количество жил: 37
• Сечение проводника: 0,75 – 1,5 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал изоляции: пластик, негорючий термопластик
• Состав: без галогенов (HF = Halogen Free)
• Рабочий температурный диапазон: от -50 C до +50 C
• Цвет: чёрный
• Стандарт: ТУ 3599-061-97284872-2014
• Комплектация: без болтовых соединителей, с изолированными гильзами ГСИ (КВТ)

Совместимость и монтаж

Муфта ПСТк (10-37) х 0,75-1,5 совместима с кабелями типов: КВВГ, КВВГнг, КВВГнг-LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ. Для соединения жил применяются мультиразмерные изолированные гильзы ГСИ (КВТ), входящие в комплект. Опрессовка гильз выполняется пресс-клещами СТА-01, СТВ-01, СТК-01 или набором СТF от КВТ. После опрессовки муфта нагревается термоисточником - пропановой горелкой ПГ (КВТ), бутановой горелкой или феном ТТ-1800 (КВТ). Внутренний термоплавкий клей равномерно расплавляется, образуя герметичный слой вокруг всех жил. Усадка происходит за несколько минут при равномерном прогреве.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническим условиям ТУ 3599-061-97284872-2014. Материалы не содержат галогенов - при возгорании не выделяют токсичные газы, что повышает безопасность в замкнутых помещениях. Негорючий термопластик и устойчивость к УФ-излучению обеспечивают длительную работу без деградации. Температурный диапазон от -50 до +50 C позволяет применять муфту в холодных регионах и в условиях перепадов температур.

Преимущества

• Одновременная изоляция и соединение жил благодаря готовым гильзам ГСИ - снижает риск ошибок при монтаже.
• Автоматическая герметизация за счёт термоплавкого клея внутри термоусаживаемой трубки - не требует дополнительной проклейки.
• Высокая механическая прочность и устойчивость к влаге, пыли и химическому воздействию.
• Экологически безопасный состав - без галогенов, соответствует современным нормам пожаробезопасности.
• Удобство монтажа: один элемент решает задачи изоляции, защиты и герметизации.

Ограничения применения

• Не предназначен для соединения силовых кабелей с сечением более 1,5 мм2 - возможен перегрев и потеря герметичности.
• Не рекомендуется для открытой прокладки на солнце без дополнительной защиты: хотя материал устойчив к УФ, длительное прямое воздействие может снизить срок службы.
• Требуется наличие специального инструмента - пресс-клещей и тепловой горелки; невозможен монтаж без них.
• Не подходит для монтажа в местах постоянного контакта с открытым пламенем или высокими температурами выше +50 C.

Примеры использования

• Соединение контрольных кабелей в системах автоматизации промышленных станков.
• Ремонт повреждённого участка кабеля КВВГнг в кабельном канале метрополитена.
• Подключение датчиков и исполнительных механизмов в системах пожарной безопасности.
• Замена участка кабеля между щитами управления в холодильных комплексах с низкими температурами.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допустимый диапазон 0,75–1,5 мм2. Превышение может вызвать перегрев.
• Обязательно используйте гильзы ГСИ из комплекта - они уже имеют изоляционную оболочку, что исключает необходимость самостоятельной изоляции жил.
• При прогреве муфты двигайте горелку равномерно, начиная с середины и перемещаясь к краям - это предотвращает перегрев и неравномерную усадку.
• Проверяйте герметичность после остывания: если клей не заполнил все зазоры - возможно, недостаточно прогрели или использовали слабую горелку.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже устойчивый к УФ материал лучше сохранять в оригинальной упаковке.
