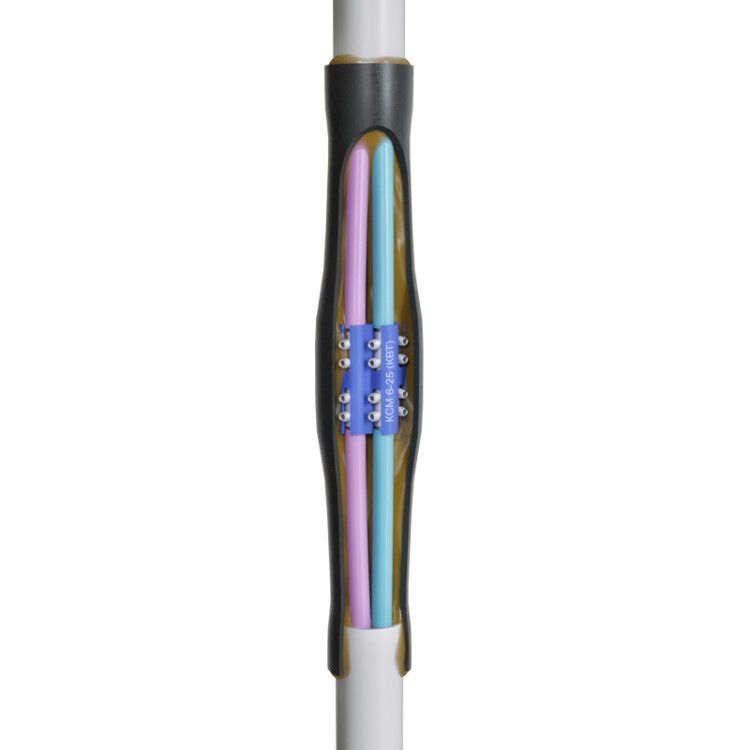

Муфта соединительная МТС (6:1)-1,5/6 с блоком соединителей КСМ | 69856 КВТ

Муфта кабельная соединительная МТС (6:1)-1,5/6 КВТ с блоком соединителей КСМ от КВТ предназначена для надёжного соединения силовых кабелей с пластиковой изоляцией до 1 кВ. Её термоусаживаемая конструкция обеспечивает герметичную изоляцию даже в условиях повышенной влажности, а универсальный состав позволяет использовать её на кабелях с различным числом жил.

Назначение и область применения

Муфта МТС (6:1)-1,5/6 КВТ используется для соединения силовых кабелей с полиэтиленовой или ПВХ-изоляцией на напряжение до 1 кВ. Подходит для кабелей с бронёй и без неё. Применяется в сетях энергообеспечения зданий, промышленных объектах, транспорте и других местах, где требуется прочное и долговечное соединение кабелей без доступа к шкафам или распределительным устройствам.

Технические характеристики

• Сечение проводника: 1,5–6 мм2 - подходит для медных жил малой и средней мощности
• Номинальное напряжение: 0,6/1 кВ - рассчитана на работу в сетях до 1000 В
• Тип исполнения: термоусаживаемая - формирует плотную изоляцию после нагрева
• Количество жил: 5 - совместима с двух-, трёх-, четырёх- и пятijильными кабелями
• Материал: полиолефин - экологически безопасный, безгалогенный
• Рабочий диапазон температур: от –50 C до +50 C - работает в суровых климатических условиях
• Коэффициент усадки: 6:1 - обеспечивает плотное прилегание к кабелю любого диаметра в пределах допустимого
• Диаметр кабеля: до 10 мм - максимальный внешний диаметр кабеля, который можно защищить этой муфтой
• Цвет: черный - маскирует загрязнения и соответствует промышленному стандарту
• Стандарт: ТУ 3599-006-97284872-2006 - сертифицировано по собственному техническому регламенту производителя

Совместимость и монтаж

Муфта МТС (6:1)-1,5/6 КВТ совместима с кабелями: ВВГ, АВВГ, NYM, ПвВГ, АПвВГ, ВБбШв, АВБбШв, ПвБбШв, АПвБбШв, ПвБбШп, АПвБбШп. Установка выполняется методом термоусадки - без сварки, опрессовки или болтовых соединений.

Комплект содержит всё необходимое для сборки:

• Трубка с коэффициентом усадки 6:1 - основной защитный кожух
• Блок соединителей КСМ - для соединения жил кабеля; оснащен имбиcовым ключом
• Гибкий изолированный проводник - для соединения брони кабеля
• Две роликовые пружины постоянного давления - обеспечивают механическую связь между бронёй и проводником
• Термоплавкий клей внутри кожуха - автоматически заполняет микрозазоры при нагреве

Не требуются дополнительные болтовые соединители - все функциональные элементы уже встроены.

Безопасность и стандарты

Муфта изготовлена из материалов без галогенов (HF = Halogen Free): при возгорании не выделяет едких паров хлора или фтора. Это повышает безопасность в закрытых помещениях и системах с ограниченной вентиляцией. Производство соответствует требованиям ГОСТ 34839-2022 и техническому условию ТУ 3599-006-97284872-2006.

Преимущества

• Высокая степень защиты IP67 благодаря термоклею - исключает проникновение воды и пыли
• Универсальность - одна муфта подходит для всех распространённых типов кабелей до 1 кВ
• Автоматическое sealing - клей сам заполняет щели, снижает риск человеческой ошибки при монтаже
• Механизмы постоянного давления - гарантируют надёжный контакт брони без затяжки болтов
• Легкая установка - не нужны специнструменты кроме теплового фена или газовой горелки

Ограничения применения

• Не применяется для кабелей с металлической оболочкой (например, ААБл, БИЗ) - отсутствует механизм герметизации таких оболочек
• Не рекомендовано использование при температурах ниже –50 C - материал становится хрупким
• Максимальный диаметр кабеля - 10 мм; более крупные кабели потребуют другую модель
• Не предназначен для работы под длительной нагрузкой выше 1 кВ - превышение напряжения недопустимо
• Не заменяет ответвление или переход на другой тип кабеля - только сплошное соединение

Примеры использования

• Подключение питания к насосной станции через кабель ВВГ
• Обход препятствия на участке трассы кабеля NYM в подвале
• Ремонт поврежденного участка бронированного кабеля ПвБбШв на производстве
• Соединение кабелей в распределительной камере с высокой влажностью
• Прокладка временной сети на стройплощадке с применением ПвВГ

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он не должен превышать 10 мм
• Используйте только подходящий инструмент: фен ТТ-1800, газовая горелка «КВТ» или набор НИМ-1 - слишком быстрый нагрев вызывает деформацию
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так клей лучше распределится
• Проверьте целостность термоусаживаемой трубки перед установкой - наличие трещин делает изделие негодным
• При работе с бронью используйте два контакта: один на каждом конце брони - это обеспечивает надёжное заземление
• Не переставляйте муфту после начала усадки - она не восстанавливается
