Набор матриц для опрессовки НМ-300-DIN серия ПРОФИ - 61036 КВТ

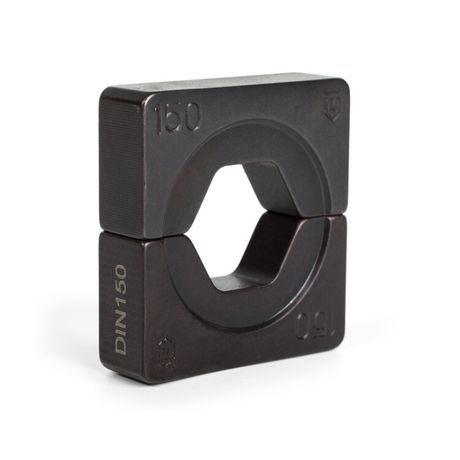

Набор матриц для опрессовки НМ-300-DIN серия ПРОФИ от бренда КВТ (артикул 61036) - комплект из десяти шестигранных матриц для надёжной опрессовки медных наконечников и гильз сечением до 240 мм2. Подходит для работы с популярными гидравлическими прессами ПГР-300 и аналогичными моделями.

Назначение и область применения

Набор матриц для опрессовки НМ-300-DIN серия ПРОФИ предназначен для создания качественных соединений силовых кабелей с помощью гидравлических прессов. Используется для обжима медных наконечников и гильз типов ТМЛ(DIN) и ГМЛ(DIN). Применяется на объектах энергетики, промышленного оборудования, транспорта и ЖКХ - там, где требуется надёжная и долговечная контактная группа.

Технические характеристики

• Поперечное сечение кабеля: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 мм2 - каждая матрица соответствует одному размеру
• Форма опрессовки: шестигранник - обеспечивает равномерное распределение давления и улучшенную механическую прочность соединения
• Материал матриц: сталь - высокая износостойкость, сохраняет форму после многократного использования
• Цвет: чёрный - устойчивый к царапинам и загрязнениям покрас
• Количество элементов: 10 матриц в комплекте
• Упаковка: прочный пластиковый кейс - удобна для хранения и транспортировки

Совместимость и монтаж

Набор матриц для опрессовки НМ-300-DIN серия ПРОФИ совместим с гидравлическими прессами следующих моделей: ПГР-300, ПГРс-300, ПГРс-300А, ПГРс-300АМ, ПГП-300, ПГП-300А, ПГРА-300. Установка происходит путём замены текущей матрицы на нужную по сечению - фиксация осуществляется через стандартный крепёж пресса. Перед работой проверьте соответствие номера матрицы сечению наконечника или гильзы. Не используйте матрицы с прессами других серий - например, ПГ-200 или ПГ-400 - они имеют другую систему крепления.

Преимущества

• Полный диапазон сечений от 16 до 240 мм2 - один комплект заменяет несколько отдельных наборов
• Высокая точность формирования шестигранника - снижает риск перегрева и окисления контактов
• Стальные матрицы выдерживают более 10 000 циклов опрессовки при правильном использовании
• Кейс защищает матрицы от повреждений и потери - особенно важен при работе на объектах

Ограничения применения

• Не предназначены для опрессовки алюминиевых или комбинированных (алюмомедных) наконечников - возможны трещины и плохой контакт
• Запрещено использовать с прессами, отличными от указанных в совместимости - несоответствие крепления может привести к поломке пресса или травме
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +60C длительное время - материал кейса теряет жёсткость

Примеры использования

• Обжим медных гильз ГМЛ(DIN) на кабеле 150 мм2 перед подключением к шине в распределительном щите
• Установка наконечников ТМЛ(DIN) на провода 70 мм2 в промышленных станках с частотным регулированием
• Подключение заземляющих проводников сечением 240 мм2 к контуру заземления на подстанции

Практические советы

• Перед каждой операцией проверяйте, что выбрана матрица с точно соответствующим сечением - даже небольшое отклонение снижает качество соединения
• После нескольких сотен циклов осматривайте рабочую поверхность матриц - при появлении забоин или заусенец замените её
• Храните набор в сухом месте - влага вызывает коррозию стали, даже при чёрном покрытии
• При работе с крупными сечениями (150–240 мм2) используйте два человека: один управляет прессом, второй фиксирует кабель - так безопаснее и точнее
• Не пытайтесь «подогнать» матрицу под другой размер - это повредит как матрицу, так и пресс
