Набор матриц для скругления НМ-300-С серия ПРОФИ - 53181 КВТ

Набор матриц для скругления НМ-300-С серия ПРОФИ от бренда КВТ - комплект инструментов для формирования круглой формы на секторных жилах кабеля перед опрессовкой. Подходит для работы с гидравлическими прессами ПГР-300 и аналогичными моделями. Артикул 53181 обеспечивает точную совместимость с оборудованием серии ПРОФИ.

Назначение и область применения

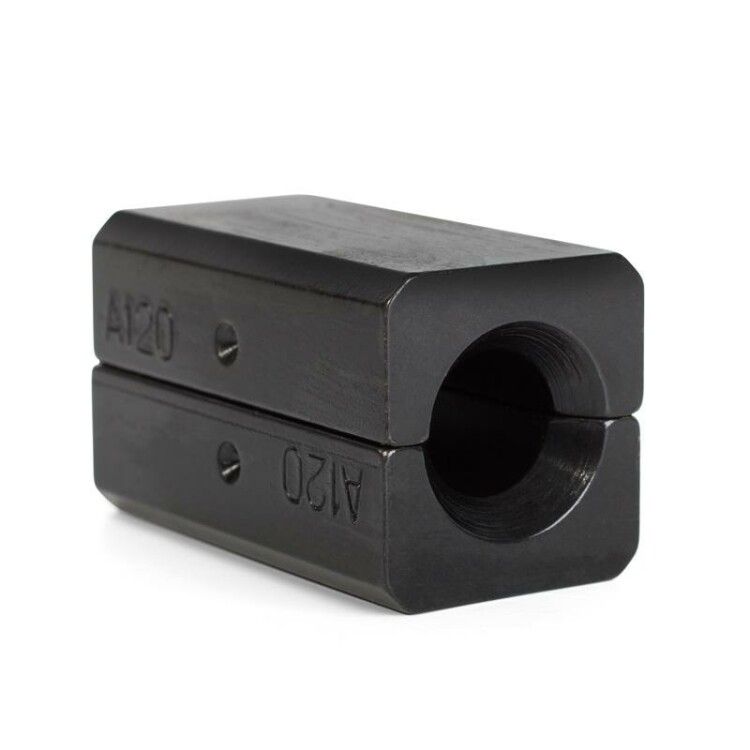

Набор матриц для скругления НМ-300-С серия ПРОФИ предназначен для предварительного округления секторных жил медных кабелей перед оконцеванием. Это необходимо для равномерного распределения давления при опрессовке, снижает риск повреждения провода и улучшает контакт в соединении. Применяется при монтаже силовых кабелей в электроустановках, на подстанциях, в промышленном оборудовании и при работе с кабельной сетью высокой мощности.

Технические характеристики

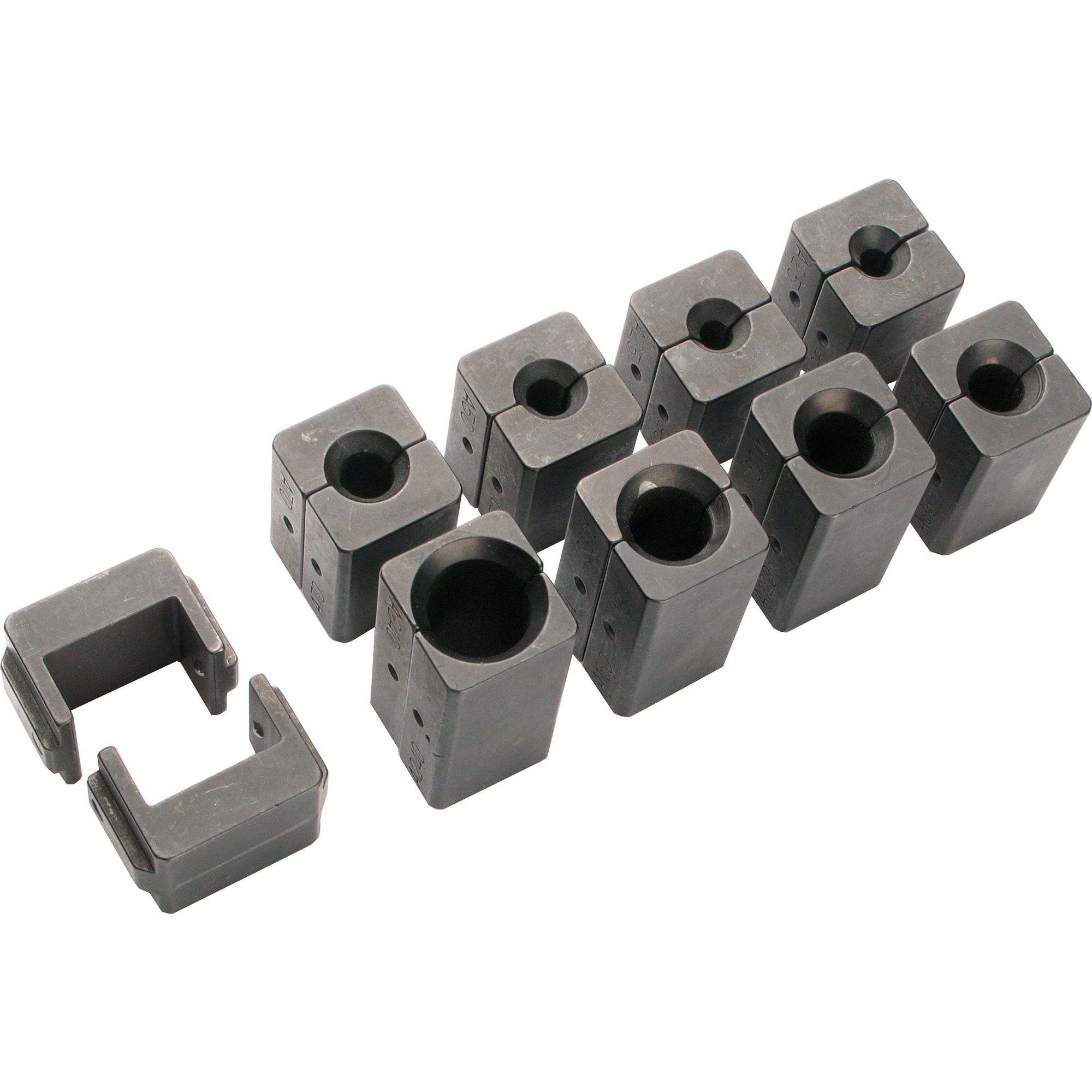

• Количество матриц: 8 штук
• Поддерживаемые сечения жил: 25, 35, 50, 70, 95, 120, 150–185, 240 мм2
• Форма опрессовки: круглая
• Материал: закалённая сталь - износостойкая, сохраняет форму при многократном использовании
• Цвет: чёрный - антикоррозийное покрытие
• В комплекте: адаптер для фиксации матриц в прессе, прочный пластиковый кейс для хранения и транспортировки

Совместимость и монтаж

Набор матриц для скругления НМ-300-С серия ПРОФИ совместим с гидравлическими прессами следующих моделей: ПГР-300, ПГРс-300, ПГРс-300А, ПГРс-300АМ, ПГП-300, ПГП-300А, ПГРА-300. Для установки используется входящий в комплект адаптер - он позволяет зафиксировать матрицу в головке пресса без дополнительных регулировок. Убедитесь, что выбранная матрица соответствует сечению жилы кабеля - использование неверного размера приведёт к некачественной опрессовке.

Преимущества

• Полный диапазон сечений от 25 до 240 мм2 - один набор заменяет несколько отдельных комплектов
• Высокая долговечность благодаря материалу - стальные матрицы служат десятки тысяч циклов
• Удобство хранения и переноски - кейс защищает элементы от повреждений и потери
• Точная геометрия каждой матрицы гарантирует однородное скругление, исключая зазубрины и деформацию жилы

Ограничения применения

• Не предназначены для работы с алюминиевыми жилами - только для меди
• Не подходят для прессов других серий (например, ПГ-120, ПГ-500) - требуются специфические адаптеры
• Не используются для опрессовки наконечников - только для предварительного скругления секторных жил
• Запрещено применять при температуре ниже -20C - возможна хрупкость стали и потеря точности формы

Примеры использования

• Монтаж кабеля АВВГ 3×240 мм2 на подстанции - скругление жил перед установкой медных наконечников
• Обслуживание промышленного конвейера с питанием через кабель 3×150 мм2 - подготовка жил к опрессовке в условиях цеха
• Работа с кабелем ВВГнг 4×95 мм2 в распределительном щите - обеспечение надёжного контакта при высоких нагрузках

Практические советы

• Перед работой проверьте соответствие сечения жилы и номера матрицы - даже небольшая разница влияет на качество соединения
• Не используйте матрицы с трещинами или выработкой - они могут вызвать неравномерное скругление и повредить изоляцию
• Храните набор в сухом месте - хотя сталь имеет защитное покрытие, длительная влага снижает срок службы
• При замене матрицы всегда используйте адаптер - прямая установка без него может повредить механизм пресса
• Для частых операций рекомендуется иметь запасной комплект - особенно актуально при масштабных работах
