Набор втулочных наконечников М-2850-1 - 75274 КВТ

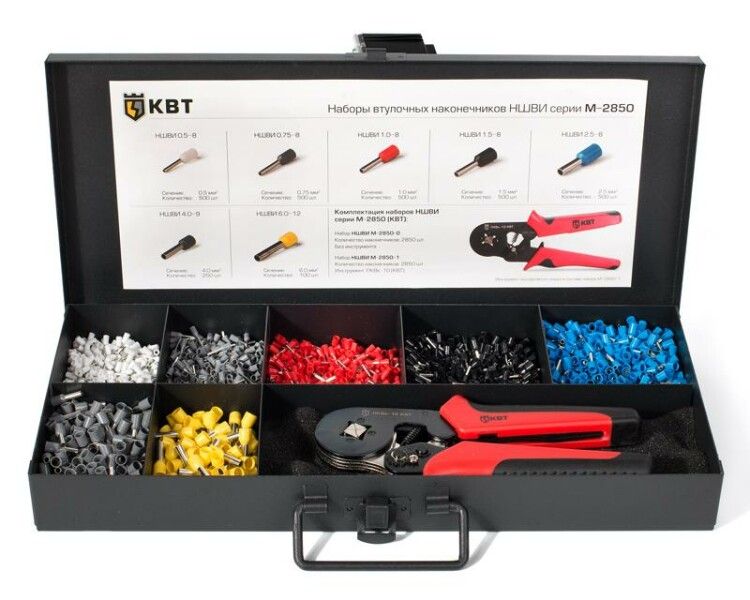

Набор втулочных наконечников М-2850-1 КВТ - это готовый комплект для надёжного соединения кабелей сечением 6 мм2 методом опрессовки. Набор втулочных наконечников М-2850-1 КВТ включает все необходимые элементы и инструмент, упакованные в прочный металлический кейс, что делает его удобным решением для монтажа и обслуживания электрооборудования.

Назначение и область применения

Набор втулочных наконечников М-2850-1 КВТ предназначен для создания качественных и долговечных соединений медных проводов сечением 6 мм2. Подходит для работы с силовыми цепями до 0,69 кВ, где требуется надёжный контакт и защита от внешних воздействий. Применяется в распределительных щитах, на станках, в системах автоматизации, на транспорте и в промышленном оборудовании.

Технические характеристики

• Тип наконечника: втулочные, изолированные, трубчатые
• Сечение жилы: 6 мм2
• Материал контакта: медь
• Материал изоляции: полипропилен (PP)
• Номинальное напряжение: 0,69 кВ
• Температурная стойкость: до +105 C
• Способ монтажа: опрессовка
• Цветовая маркировка: соответствует DIN 46228, часть 4
• Вес набора (без инструмента): 1,7 кг
• Вес инструмента: 370 г
• Габариты кейса: 360×160×42 мм

Совместимость и монтаж

Наконечники совместимы с кабелями из меди сечением 6 мм2. Для установки используется входящий в комплект инструмент ПКВк-10 - он обеспечивает равномерную опрессовку без повреждения жилы. Убедитесь, что диаметр зажимаемого провода точно соответствует 6 мм2 - использование с более толстыми или тонкими проводами снижает надёжность соединения. Инструмент рассчитан исключительно на втулочные наконечники этого типа; применение других типов (например, штыревых) невозможно.

Безопасность и стандарты

Изоляция выполнена из полипропилена, устойчивого к перегреву до 105 C. Соответствие цветовой маркировке DIN 46228 позволяет легко идентифицировать фазы и полярность. Напряжение 0,69 кВ гарантирует безопасную работу в бытовых и промышленных сетях переменного тока. Все материалы сертифицированы для электротехнического применения.

Преимущества

• Универсальный инструмент ПКВк-10 встроен в комплект - не нужна дополнительная закупка обжимного устройства.
• Металлический кейс защищает наконечники от механических повреждений и коррозии, продлевает срок службы комплекта.
• Раздельные отделения позволяют быстро найти нужный размер, даже в условиях ограниченного освещения.
• Цветовая маркировка по DIN 46228 минимизирует риск ошибок при сборке.
• Изолированные наконечники исключают необходимость в дополнительной термоусадке или изоленте.

Ограничения применения

• Не предназначены для многожильных алюминиевых проводов - используются только с медными жилами.
• Не подходят для частых демонтажей: после одной опрессовки повторное использование невозможно.
• Работают только при температуре до +105 C - недопустимо применение в средах с высоким тепловыделением (например, рядом с нагревательными элементами без теплоотвода).
• Инструмент ПКВк-10 не поддерживает другие сечения - для 10 мм2 или 16 мм2 потребуется другой набор.

Примеры использования

• Подключение клеммных колодок в распределительных щитах.
• Соединение проводов питания на двигателях и насосах.
• Монтаж кабелей управления в системах автоматизации.
• Замена изношенных наконечников на старом оборудовании при ремонте.
• Стационарная установка в транспортных средствах с повышенной вибрацией - благодаря герметичному соединению.

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, указанную на наконечнике - слишком длинный или короткий конец снижает качество соединения.
• Проверьте, чтобы провод полностью вошёл в наконечник - видимый зазор между жилой и корпусом недопустим.
• Храните набор втулочных наконечников М-2850-1 КВТ в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может повредить металл.
• При работе в труднодоступных местах используйте кейс как рабочую поверхность - отделения предотвращают потерю деталей.
• Не применяйте инструмент ПКВк-10 для других типов наконечников - это выведет его из строя.
