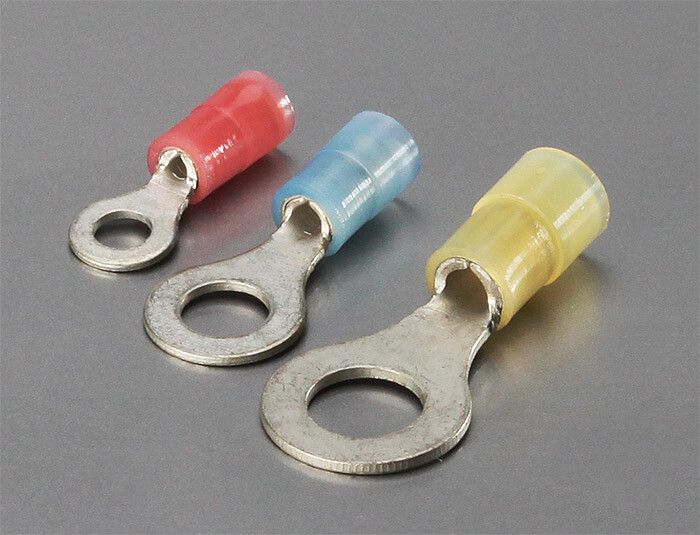

Наконечник кабельный кольцевой изолированный НКИ(н) 10-8 серия ПРОФИ - 61774 КВТ

Наконечник кольцевой изолированный НКИ(н) 10-8 от КВТ предназначен для надёжного оконцевания медных проводов сечением 10 мм2 с последующим креплением на винтовых клеммах. Устройство сочетает изоляцию, лужённую медную контактную часть и улучшенную конструкцию для удобной опрессовки - идеально подходит для промышленной и распределительной электромонтажной работы.

Назначение и область применения

Наконечник кольцевой изолированный НКИ(н) 10-8 используется для оконцевания многожильных и одножильных медных проводов сечением 10 мм2. После опрессовки он крепится к клеммам оборудования через винтовое соединение. Применяется в силовых цепях с напряжением до 1000 В, где требуется безопасная, долговечная и защищённая от внешних воздействий точка соединения.

• Подходит для подключения к автоматическим выключателям, контакторам, рубильникам, клеммным колодкам
• Часто применяется в системах управления станков, конвейеров, щитового оборудования
• Работает в условиях повышенной влажности, перепадов температур и вибраций

Технические характеристики

• Сечение провода: 10 мм2
• Диаметр отверстия: 8 мм - совместим с винтами M8
• Номинальный ток: 62 А
• Номинальное напряжение: 1000 В
• Материал контакта: медь марки М1
• Покрытие контакта: электролитическое лужение - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Материал изоляции: самозатухающий нейлон - не содержит галогенов, устойчив к нагреву до 105 C
• Цвет изоляции: красный - визуальное отличие от других сечений
• Диапазон рабочих температур: от –40 C до +105 C
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ(н) 10-8 монтируется исключительно методом опрессовки. Для этого используются матрицы, соответствующие сечению 10 мм2 и типу «кольцевой изолированный». Особенности конструкции позволяют упростить процесс:

• Easy Entry: раструб из нейлона облегчает введение многопроволочной жилы - не требует предварительной подготовки концов провода
• Заваренный шов: на трубчатой части обеспечивает одинаковое качество опрессовки вне зависимости от ориентации наконечника в матрице
• Поперечные засечки: внутри трубки усиливают механическое сцепление с жилой, предотвращают её проскальзывание
• Опрессовка поверх изоляции: допускается - изоляция не деформируется и сохраняет герметичность

После опрессовки проверьте плотность соединения: наконечник не должен болтаться на проводе. Диаметр отверстия 8 мм позволяет использовать винты M8, что важно при замене или модернизации существующих соединений.

Безопасность и стандарты

Наконечник кольцевой изолированный НКИ(н) 10-8 изготовлен в соответствии с техническими условиями ТУ 3424-001-59861269-2004. Материал изоляции - самозатухающий нейлон - не распространяет горение и не выделяет токсичных газов при перегреве. Это делает изделие подходящим для установки в закрытых щитах, производственных помещениях и местах с высокими требованиями к пожаробезопасности.

Преимущества

• Высокая механическая прочность соединения благодаря засечкам и качественной опрессовке
• Защита от коррозии - лужёное покрытие продлевает срок службы в агрессивных средах
• Удобство монтажа - форма раструба и отсутствие необходимости соблюдать ориентацию при опрессовке экономят время
• Термостойкость изоляции до 105 C - работает даже рядом с нагревающимися элементами
• Красный цвет изоляции - быстрая визуальная идентификация сечения 10 мм2 среди других наконечников

Ограничения применения

• Не предназначена для использования с алюминиевыми проводами - материал контакта (медь) несовместим с алюминием
• Напряжение выше 1000 В не рекомендовано - хотя заявлено 1000 В, реальные гарантии работоспособности даны для 690 В в описании производителя
• Не следует применять в условиях постоянного погружения в жидкости - IP-класс защиты не указан, изоляция не является герметичной
• Не подходит для частых демонтажей - винтовое крепление рассчитано на длительную эксплуатацию, не на многократное отсоединение

Примеры использования

• Подключение входного кабеля 10 мм2 к главному автомату в распределительном щите
• Соединение питания двигателя с клеммной колодкой на частотном преобразователе
• Фиксация провода к клемме контактора в системе автоматизации конвейера
• Монтаж заземления на металлическом корпусе оборудования с помощью винта M8

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей типу НКИ(н) 10-8 - некорректный инструмент повредит изоляцию или не обеспечит нужную прочность
• Перед монтажом удалите с жилы изоляцию на длину, равную глубине трубки наконечника - лишняя изоляция мешает опрессовке
• Проверяйте соответствие диаметра винта (M8) и отверстия наконечника - использование более крупного винта может повредить контакт
• Храните упаковку с наконечниками в сухом месте - хоть изоляция термостойкая, влага может вызвать окисление лужёного контакта при длительном хранении
• При использовании в вибрирующих системах дополнительно контролируйте затяжку винта - периодическая проверка снижает риск потери контакта
