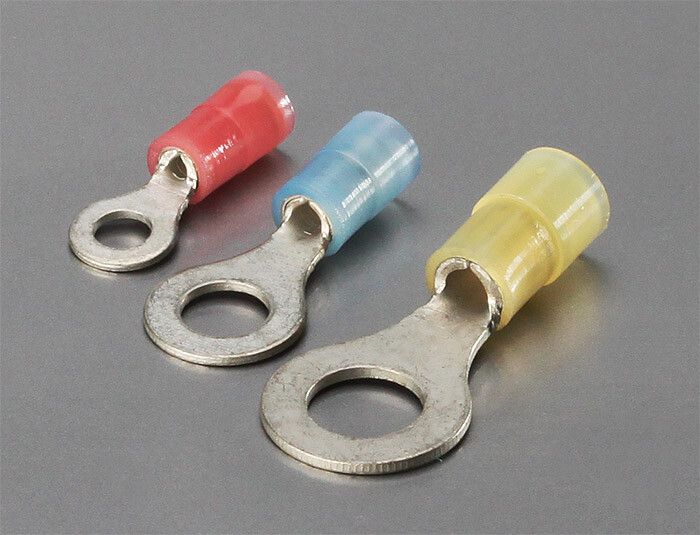

Наконечник кабельный кольцевой изолированный НКИ(н) 16-8 серия ПРОФИ - 61776 КВТ

Наконечник кольцевой кабельный изолированный НКИ(н) 16-8, серия ПРОФИ, 100 шт/упак, КВТ предназначен для надёжного оконцевания медных проводов сечением 16 мм² и последующего крепления к клеммам через винтовые соединения. Благодаря изолированной конструкции и лужённому покрытию, этот наконечник обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Наконечник кольцевой кабельный изолированный НКИ(н) 16-8, серия ПРОФИ, 100 шт/упак, КВТ используется для создания качественных электрических соединений между медными жилами и клеммами оборудования. Подходит для монтажа в распределительных щитах, силовых панелях, станках, конвейерах и других устройствах, где требуется надёжная фиксация провода с помощью болта или винта. Применяется в промышленной автоматизации, энергетике и строительстве.

Технические характеристики

• Номинальное сечение кабеля: 16 мм²
• Диаметр отверстия: 8 мм
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение
• Тип изоляции: самозатухающий нейлон, без галогенов
• Цвет изоляции: синий
• Рабочая температура: от –40 °C до +105 °C
• Номинальное напряжение: 1000 В
• Номинальный ток: 88 А
• Способ монтажа: опрессовка
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кольцевой кабельный изолированный НКИ(н) 16-8, серия ПРОФИ, 100 шт/упак, КВТ устанавливается методом опрессовки специальным инструментом. Учитывайте посадочный диаметр 8 мм — он соответствует стандартным винтовым клеммам M8. Изоляция рассчитана на опрессовку поверх себя, что исключает повреждение изоляционного слоя при работе. Конструкция «Easy Entry» позволяет легко вводить многожильные провода даже при недостаточно точном зачистке. Шов на трубчатой части наконечника выполнен так, что ориентация при опрессовке не важна — можно вставлять в матрицу любой стороной.

Безопасность и стандарты

Наконечник кольцевой кабельный изолированный НКИ(н) 16-8, серия ПРОФИ, 100 шт/упак, КВТ соответствует требованиям ТУ 3424-001-59861269-2004. Материал изоляции — самозатухающий нейлон, не содержащий галогенов, что снижает выделение токсичных веществ при перегреве. Лужёное покрытие предотвращает окисление меди, сохраняет хорошую проводимость и устойчиво к коррозии в агрессивных средах. Работает при напряжении до 1000 В и токе до 88 А, что делает его подходящим для большинства промышленных задач.

Преимущества

• Цельнолитая нейлоновая манжета с раструбом — упрощает ввод многопроволочных жил, снижает риск повреждения провода
• Заваренный стык на контактной трубке — гарантирует герметичность и равномерное распределение усилия при опрессовке
• Поперечные засечки внутри трубы — увеличивают механическую прочность соединения, предотвращают проскальзывание жилы
• Лужёное покрытие — продлевает срок службы, особенно в условиях высокой влажности
• Синяя изоляция — удобна для визуального различения сечений и фаз
• Широкий диапазон рабочих температур — подходит для холодных и жарких помещений

Ограничения применения

Наконечник кольцевой кабельный изолированный НКИ(н) 16-8, серия ПРОФИ, 100 шт/упак, КВТ не предназначен для работы с алюминиевыми проводами. Также не рекомендуется использовать его в условиях постоянного воздействия открытого пламени или при температурах выше +105 °C. Хотя изоляция термостойкая, она не заменяет внешнюю защиту в экстремальных условиях. Для установки необходима правильная опрессовка — использование некалиброванного инструмента может привести к плохому контакту или разрушению изоляции.

Примеры использования

• Подключение медного провода 16 мм² к клемме автомата в распределительном щите
• Соединение двигателя с частотным преобразователем через винтовую клемму M8
• Монтаж заземляющего проводника на шину заземления в цеховой сети
• Установка в системах управления технологическими линиями с высокой вибрацией

Практические советы

• Выбирайте опрессовочные клещи с матрицей, совместимой с сечением 16 мм² и типом наконечника — проверьте маркировку на инструменте
• Перед опрессовкой зачищайте жилу точно на длину трубки — слишком длинная зачистка снижает надёжность изоляции
• Проверяйте качество соединения после опрессовки: попробуйте потянуть провод — он не должен выскользнуть
• Храните наконечники в сухом месте — хотя они защищены от влаги, длительное хранение во влажной среде может вызвать окисление контактов
• При использовании в условиях сильной вибрации дополнительно используйте контргайки или фиксирующие элементы на клеммах
