Ответвитель прокалывающего типа ОВ-Т 3, 4-6 мм², 0.4 кВ КВТ 59127

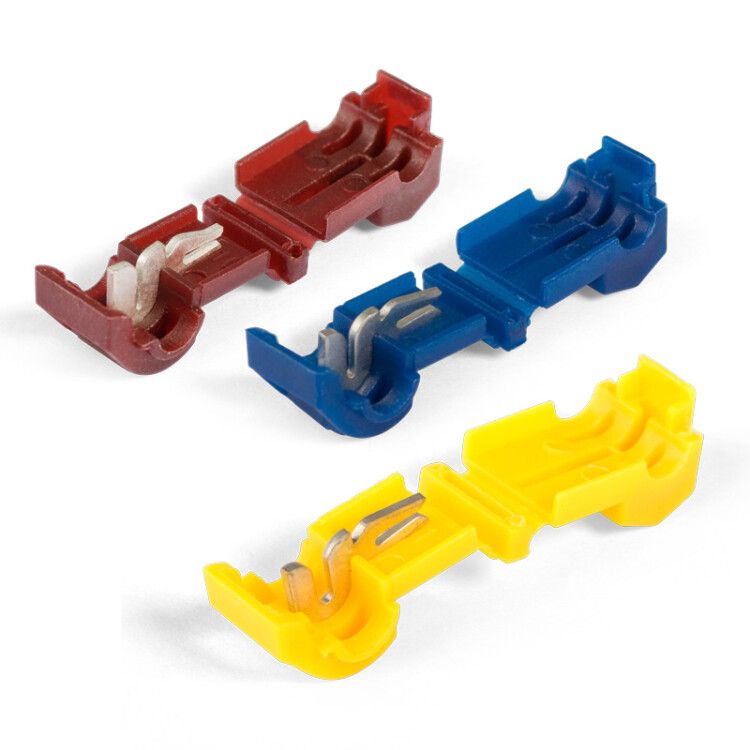

Ответвитель Т-образный прокалывающего типа ОВ-Т 3 от КВТ - устройство для создания надёжного T-ответвления от медного провода без снятия изоляции. Упакован по 100 штук, предназначен для распределительных сетей до 0,4 кВ. Артикул 59127.

Назначение и область применения

Ответвитель Т-образный прокалывающего типа ОВ-Т 3 используется для быстрого и безопасного подключения ответвительной линии к основному медному проводу - без демонтажа изоляции. Подходит для монтажа в силовых цепях низкого напряжения: освещение, автоматика, системы управления, трансформаторные подстанции, распределительные щиты. Применяется как в новых установках, так и при реконструкциях существующих линий.

Технические характеристики

• Номинальное напряжение: 0,4 кВ - допустимо для сетей 380/220 В
• Сечение провода: 4–6 мм2 - оптимально для однопроволочных и многопроволочных медных жил
• Диаметр проводника: 3,7 мм - совпадает с типичным размером проводов 4–6 мм2
• Температурный режим: от –40 C до +105 C - работает в суровых условиях, включая холодные регионы и нагреваемые зоны
• Материал контактов: латунь Л63 с электролитическим лужением - повышает долговечность и снижает окисление
• Материал корпуса: нейлон - прочный, термостойкий, безгалогенный материал
• Цвет изоляции: желтый - визуальная идентификация размера и типа устройства
• Количество жил на ответвление: одна - позволяет сделать одно ответвление от одного провода
• Тип соединения: зажим с резьбой - фиксация через ввинчивание контактной пластины
• Стандарт: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Ответвитель Т-образный прокалывающего типа ОВ-Т 3 монтируется на уже смонтированный медный провод. Для завершения соединения требуется отдельно приобрести изолированный плоский разъём РПИ-П(н) того же цвета (жёлтый). Процедура:

1. Разместить ответвитель перпендикулярно магистральному проводу;
2. Защелкнуть корпус - контактная игла прокалывает изоляцию провода;
3. Подсоединить разъём РПИ-П(н) к выходному контакту ответвителя;
4. Затянуть резьбовой зажим - создаёт надёжный электрический контакт.

Не требуются специальные инструменты - достаточно обычных бокорезов и отвертки. Готовое соединение полностью закрыто корпусом, исключает доступ к токоведущим элементам после сборки.

Безопасность и стандарты

Ответвитель Т-образный прокалывающего типа ОВ-Т 3 выполнен из материалов, не содержащих галогенов - при возгорании не выделяет токсичных паров. Наличие лужённого покрытия предотвращает коррозию контакта. Температурный диапазон и материалы соответствуют требованиям норматива ТУ 3424-036-97284872-2006. Конструкция гарантирует электроизоляцию даже при случайном прикосновении к месту соединения.

Преимущества

• Экономия времени - не нужна зачистка провода перед монтажом
• Высокая надёжность контакта благодаря прокалывающему механизму и лужению
• Автоматическая герметизация - корпус защищает место соединения от влаги, пыли и механических воздействий
• Цветовая маркировка - легко отличить размеры при работе с несколькими типами ответвителей
• Совместимость с сертифицированными разъёмами РПИ-П(н) - гарантированная совместимость комплектующих

Ограничения применения

• Не алюминиевые провода - только медные
• Не предназначена для проводов сечением менее 4 мм2 или более 6 мм2 - риск плохого контакта или повреждения изоляции
• Требуется использовать только оригинальные разъёмы РПИ-П(н) - другие модели могут не обеспечивать плотного соединения
• Не следует применять в средах с постоянными химическими воздействиями - хотя корпус нейлоновый, он не рассчитан на агрессивные растворители

Примеры использования

• Добавление новой точки освещения к существующей линии в офисе
• Подключение датчиков движения к главному кабелю в системе безопасности
• Обустройство временной сети на стройплощадке без вскрытия основного кабеля
• Ремонт участка проводки в старом доме - минимум работ, минимальный риск повреждения соседних жил

Практические советы

• Перед монтажом проверьте диаметр провода - он должен точно соответствовать 3,7 мм +-0,2 мм
• Выбирайте разъём РПИ-П(н) с таким же цветом корпуса - это гарантирует правильную полярность и соответствие классу защиты
• Не используйте ответвитель на проводах с поврежденной изоляцией - прокалывающий механизм может не справиться с дефектами
• Храните упаковку с ОВ-Т 3 в сухом месте - хоть изделие герметично, длительное воздействие влаги может повлиять на качество лужения
• На объектах с высокой нагрузкой периодически контролируйте температуру соединения - особенно при использовании в замкнутых пространствах
