Пресс гидравлический помповый ПГП-300 серия МАСТЕР - 49625 КВТ

Пресс гидравлический помповый ПГП-300 от КВТ - это портативный инструмент для надежной опрессовки кабельных наконечников и соединителей сечением до 300 мм2. Комплект включает гидравлическую головку, насос, сменные матрицы и кейс, что делает ПГП-300 удобным решением для электромонтажных работ на объектах.

Назначение и область применения

Пресс гидравлический помповый ПГП-300 предназначен для создания герметичного и механически прочного соединения между проводом и наконечником. Подходит для работы с медными и алюминиевыми неизолированными трубчатыми наконечниками. Часто используется в электромонтаже: при установке силовых кабелей, заземлениях, распределительных щитах, подстанциях и на линиях связи.

Технические характеристики

• Тип привода: гидравлический - обеспечивает равномерное и мощное давление без необходимости внешнего питания
• Диапазон сечений: 10–300 мм2 - работает с медными и алюминиевыми наконечниками одинаково эффективно
• Форма опрессовки: шестигранная (гексагональная) - гарантирует плотную посадку и снижает риск окисления контакта
• Максимальное усилие: 12 тонн - достаточно для надежной опрессовки крупных сечений
• Диаметр наружный головки: 150 мм - компактная форма для работы в ограниченном пространстве
• Длина РВД: 0.75 м - позволяет свободно перемещать насос относительно головки
• Присоединительная резьба: K 3/8" - совместима с гидравлическими помпами стандарта КВТ
• Масса головки: 6.1 кг / масса всего комплекта: 10 кг - легко переносить одним человеком
• Цвет: синий/черный - устойчивый к царапинам корпус
• Материал: сталь - повышенная долговечность и устойчивость к нагрузкам

Совместимость и монтаж

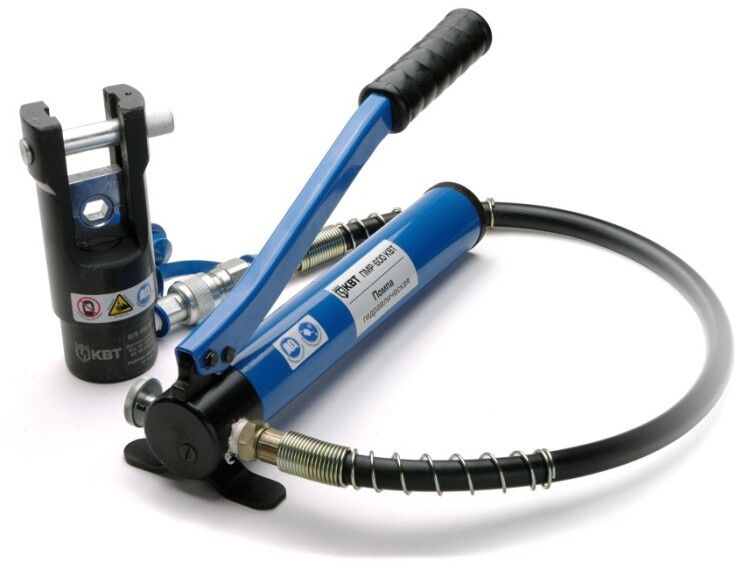

Пресс гидравлический помповый ПГП-300 состоит из двух частей: гидравлической головки и насоса ПМР-7003. Соединяются через быстроразъемное соединение с резьбой K 3/8". Для работы необходимо:

• Установить нужную матрицу в головку - фиксируется механически, без инструментов
• Подсоединить РВД к головке и насосу - поворотом на 90° до щелчка
• Закрепить наконечник в матрице - провод должен входить в трубку полностью
• Произвести качание ручки насоса - автоматический возврат после опрессовки освобождает головку

Не требует электроэнергии, подходит для работы вне помещений и в условиях ограниченного доступа к сети.

Преимущества

• Автоматический возврат - экономит время и усилия при многократной работе
• Сменные матрицы - одна головка обслуживает более 10 типов наконечников
• Высокая точность формирования - гексагональная форма соответствует требованиям ГОСТ и IEC
• Компактный кейс - все элементы хранятся в одном месте, исключается потеря деталей
• Надежные уплотнения - в комплекте предусмотрен ремонтный комплект для продления срока службы

Ограничения применения

• Не предназначена для опрессовки изолированных наконечников - требуется предварительная зачистка жил
• Не рекомендовано использовать для сечений менее 10 мм2 - возможна деформация матрицы или плохой контакт
• Не подходит для работы с медными проводами большего сечения, чем указано - риск разрушения наконечника
• Требуется регулярная проверка уровня масла в насосе - недостаточное количество снижает усилие
• Не следует применять при температуре ниже –20C - масло становится вязким, замедляет работу

Примеры использования

• Опрессовка медных наконечников НШВИ 120 мм2 перед подключением к шине в щите
• Создание соединений типа СОАС для алюминиевых кабелей на воздушных ЛЭП
• Монтаж заземляющих проводников с наконечниками DIN в распределительных пунктах
• Обслуживание силового оборудования на заводах и в энергоузлах
• Работа на выездных бригадах - благодаря автономности и кейсу можно выполнять задачи даже в удаленных районах

Практические советы

• Перед каждой операцией проверяйте соответствие матрицы типу наконечника - используйте маркировку на матрицах (например, НМ-300 ТМ для медных, НМ-300 ТА для алюминиевых)
• Не допускайте перегрузки - если насос слишком тяжело качается, возможно, выбрана неверная матрица или сечение превышено
• После работы протирайте головку от грязи и смазывайте направляющие - увеличит срок службы
• Храните в сухом месте - влага вызывает коррозию внутренних каналов насоса
• Для работы с кабелями СИП используйте специальные матрицы НМ-300 СИП - они имеют углубленную форму для изоляционной оболочки
• Проверяйте состояние уплотнительных колец каждые 50–100 циклов - замена по ремкомплекту предотвращает утечку масла
