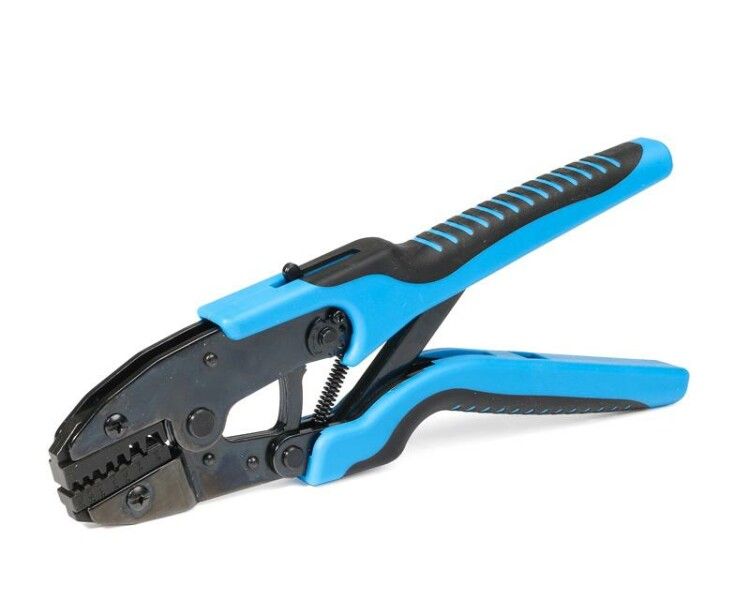

Пресс-клещи CTB-06 серия ПРОФИ - 66682 КВТ

Пресс-клещи CTB-06 серия ПРОФИ от бренда КВТ - ручной инструмент для надежного обжима двойных втулочных наконечников сечением 0,5–6 мм2. Подходят для точного монтажа в распределительных щитах, на станках и в других условиях, где важна долговечность соединения. Артикул 66682 обеспечивает совместимость со стандартными сменными матрицами МПК.

Назначение и область применения

Пресс-клещи CTB-06 серия ПРОФИ предназначены для опрессовки двойных изолированных втулочных наконечников типа НШВИ(2). Инструмент применяется при монтаже силовых и слаботочных цепей: в электрощитах, на пультах управления, в панелях оборудования, на конвейерах и в промышленной автоматизации. Обжим выполняется на проводах сечением от 0,5 до 6 мм2 - каждый контакт рассчитан на два жила одновременно.

Технические характеристики

• Диапазон сечений: 0,5–6 мм2 (для двойных наконечников)
• Форма опрессовки: клиновидный обжим (трапециевидный профиль)
• Тип привода: ручной
• Материал корпуса: высокопрочная сталь
• Вес: 0,26 кг
• Длина: 26 см
• Цвет: серый/черный
• Сменные матрицы: да (совместимы с матрицами МПК)
• Тип наконечника: втулочный, двойной
• Механизм: храповый с функцией разблокировки
• Регулятор усилия: есть
• Автоматический возврат: да
• Блокировка: да (фиксация в крайнем положении)

Совместимость и монтаж

Пресс-клещи CTB-06 серия ПРОФИ поддерживают установку сменных матриц - можно заменить рабочую часть под другие типы наконечников, включая МПК. Для работы требуется только правильно выбрать матрицу, соответствующую сечению и типу наконечника. Удлинённые рукоятки обеспечивают удобный захват двумя руками, что снижает усталость при частых операциях. Перед первым использованием проверьте соответствие матрицы и наконечника - неверный выбор приведёт к плохому контакту или повреждению инструмента.

Безопасность и стандарты

Инструмент не имеет специальных сертификатов безопасности, но выполнен в соответствии с требованиями к ручному электроинструменту для профессионального использования. Храповый механизм предотвращает случайное размыкание во время обжима, а фиксация в крайней точке исключает самопроизвольный возврат. Регулятор усилия позволяет контролировать степень деформации наконечника - это важно для соблюдения требований ГОСТ Р 50044.2 и IEC 60947-7-1.

Преимущества

• Усиленный трёхшарнирный механизм обеспечивает равномерное давление и точный обжим даже на твердых сплавах
• Храповый механизм с разблокировкой гарантирует полный цикл обжима без перебоя
• Регулятор усилия позволяет адаптировать инструмент под разные материалы наконечников (медные, алюминиевые)
• Сменные матрицы продлевают срок службы - не нужно менять весь инструмент при износе одной части
• Воронение поверхности и рельефная рукоятка снижают риск проскальзывания, даже при работе в масле или грязи
• Автоматический возврат экономит время между операциями

Ограничения применения

• Не подходят для одиночных наконечников - только для двойных (НШВИ(2))
• Максимальное сечение - 6 мм2; для больших проводов нужен более мощный инструмент
• Не предназначены для обжима трубчатых или штыревых наконечников
• Не рекомендуются для постоянной работы в условиях повышенной влажности без последующей сушки и смазки
• Требуется периодическая проверка и смазка механизма - игнорирование этого сокращает срок службы

Примеры использования

• Обжим двойных медных наконечников НШВИ(2)-6 на входном кабеле в щите 380 В
• Подключение заземления через двойной втулочный наконечник к шине PE
• Монтаж сигнальных проводов 2×1,5 мм2 на клеммы ПЛК
• Замена старых наконечников на станке с ЧПУ при модернизации системы управления
• Электромонтаж в холодильных камерах - благодаря защите от влаги и пыли (IP67 не указан, но воронение + сталь повышают устойчивость)

Практические советы

• Перед обжимом всегда проверяйте, чтобы провода полностью вошли в наконечник - не допускайте выступающих жил
• Настройте регулятор усилия на минимальное значение, затем увеличивайте до получения плотного обжима без трещин
• После каждого 50–100 обжимов протирайте матрицы сухой ветошью и наносите каплю машинного масла
• Храните инструмент в сухом месте - влага вызывает коррозию, особенно на стальных деталях
• Для массового монтажа используйте запасную пару матриц - меняйте их заранее, пока одна изнашивается
• Проверяйте качество обжима: после снятия наконечника с провода не должны торчать жилы, а металл должен быть равномерно деформирован
