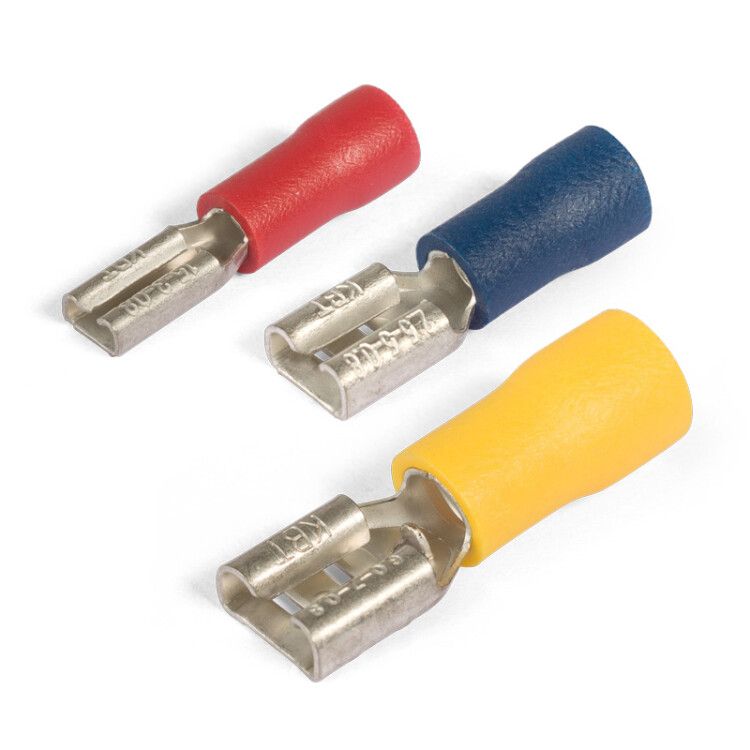

Разъем кабельный плоский изолированный «мама РПИ-М 2.5-(6.3) (30 шт) - 75359 КВТ

Разъем плоский РПИ-М 2,5-(6,3) от КВТ - это надежный комплект из 30 штук для создания быстроразъемных соединений между многопроволочными медными проводами и контактами типов “папа” через опрессовку. Продукт соответствует сериями РПИ-М в мини-упаковке и предназначен для работы в слабых токах до 400 В.

Назначение и область применения

Разъем плоский РПИ-М 2,5-(6,3) используется для оконцевания гибких многожильных медных проводов сечением 1,5–2,5 мм2. Он обеспечивает быстрый и надежный контакт с разъемами типа “папа”, установленными на клеммниках, устройствах управления, распределительных щитах и оборудовании автоматизации. Подходит для сборки панелей, подключения двигателей, конвейеров, освещения и других систем, где требуется частое подключение/отключение.

Технические характеристики

• Тип: разъем плоский, гильзового исполнения
• Способ монтажа: опрессовка
• Номинальное сечение провода: 1,5 – 2,5 мм2
• Размер контакта: 6,3 × 0,8 мм
• Номинальное напряжение: 400 В
• Материал контактов: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ пластикат (класс горючести V-0 по UL94)
• Температурная устойчивость: до +75 C
• Цвет изоляции: синий
• Количество в упаковке: 30 шт.
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский РПИ-М 2,5-(6,3) совместим исключительно с разъемами РПИ-П и входами типа “папа”. Для установки необходимо использовать специальный пресс-клещи с матрицей, подходящей под размер 6,3 мм. Перед опрессовкой зачищается изоляция провода на длину, равную глубине гильзы - около 8–10 мм. Убедитесь, что все жилы плотно заполнены внутри гильзы; перегрузка или недозагрузка снижают надежность соединения. После опрессовки проверьте механическую прочность - попробуйте легким усилием потянуть провод, чтобы убедиться в надежном креплении.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ класса V-0 по UL94 - материал не распространяет пламя при возгорании. Номинальное напряжение 400 В позволяет применять разъем в сетях переменного тока до 400 В. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям к качеству производства. Температурный предел в 75 C делает продукт безопасным для эксплуатации в помещениях с нормальным температурным режимом, но не рекомендован для высокотемпературных сред (например, рядом с нагревательными элементами).

Особенности конструкции

• На внутренней стенке гильзы есть поперечные засечки - они повышают механическую прочность соединения с жилой, препятствуя выскальзыванию даже при вибрации.
• Фиксатор замкового типа на корпусе разъема обеспечивает надежное зацепление с разъемом “папа”, предотвращая случайное выпадение при нагрузках и перемещениях.
• Луженое покрытие контактов снижает риск окисления, продлевает срок службы и улучшает проводимость.

Преимущества

• Высокая механическая прочность благодаря усиленной гильзе и фиксатору.
• Экономичная розничная упаковка - удобна для малых партий и ремонта.
• Самозатухающая изоляция повышает пожаробезопасность системы.
• Луженые контакты обеспечивают долговременную стабильность соединения без необходимости обслуживания.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен обрыв жилы при опрессовке.
• Запрещено использование при температурах выше +75 C - изоляция теряет форму и становится хрупкой.
• Не допускается применение в условиях постоянного воздействия воды, масла или агрессивных паров - ПВХ не рассчитан на такие среды.
• Не совместимы с другими типами разъемов кроме РПИ-П - нельзя адаптировать под другие форматы контактов.

Примеры использования

• Подключение двигателя к частотному преобразователю через клеммы с разъемами “папа”.
• Сборка силовой цепи в ящике управления станком с часто меняющимися модулями.
• Обустройство временных соединений на объектах с периодической переоборудованием оборудования.
• Монтаж световых цепей в торговых залах с использованием быстросъёмных клеммных колодок.

Практические советы

• Выбирайте пресс-клещи с точной матрицей под 6,3 мм - некорректная форма опрессии вызывает плохой контакт или трещины в изоляции.
• Перед монтажом всегда проверяйте, что провод полностью вошел в гильзу - видите ли вы торец жилы? Это важно для надежности.
• Храните разъемы РПИ-М 2,5-(6,3) в сухом месте - хотя изоляция герметична, длительное воздействие влаги может спровоцировать коррозию луженого слоя.
• Не используйте эти разъемы вместо ответвлений или переходников - они созданы лишь для прямого соединения “провод ↔ разъем папа”.
• При работе в ограниченном пространстве учтите, что после установки разъем занимает объем 6,3×8 мм - он должен свободно помещаться в клеммник.
