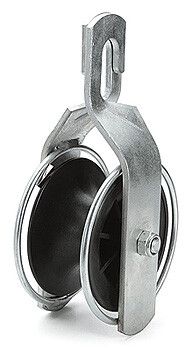

Ролики монтажные РМ-1 раздвижной | 58601 КВТ

Ролик монтажный РМ-1 раздвижной серия ПРОФИ от бренда КВТ - это специализированный элемент для безопасной раскатки СИП и оптоволоконного кабеля по опорам ЛЭП. Его конструкция обеспечивает устойчивую фиксацию и равномерное распределение нагрузки, что снижает риск повреждения кабеля при монтаже.

Назначение и область применения

Ролик монтажный РМ-1 раздвижной серия ПРОФИ предназначен исключительно для раскатки кабелей типа СИП и оптоволоконных линий по воздушным опорам. Он используется при прокладке новых линий связи и энергоснабжения, особенно там, где требуется минимизация механического воздействия на оболочку кабеля. Подходит для работ на прямых участках и на поворотах до 30°.

Технические характеристики

• Тип изделия: ролик монтажный
• Максимальная нагрузка: 20 кН
• Диаметр рабочего диска: 150 см
• Максимальный диаметр кабеля: 50 мм
• Материал корпуса: термо-ударостойкий полимер
• Стальная отбортовка: есть - защищает кабель от перегиба и соскальзывания
• Вес: 1,60 кг
• Общая длина: 245 мм
• Цвет: серый

Совместимость и монтаж

Ролик монтажный РМ-1 раздвижной серия ПРОФИ крепится к опоре через разводные стальные подвесы - они позволяют надёжно закрепить устройство на трубчатых или уголковых опорах. Установка выполняется без инструментов: достаточно развести подвесы и зафиксировать их на опоре. Обеспечивает свободное вращение при протяжке кабеля. Совместим с кабелями диаметром до 50 мм - превышение этого значения недопустимо.

Преимущества

• Диск из ударопрочного полимера не царапает изоляцию кабеля, даже при длительном трении
• Стальная отбортовка предотвращает смещение кабеля и выпадение из канала
• Лёгкий вес (1,6 кг) упрощает транспортировку и установку на высоте
• Раздвижные подвесы обеспечивают совместимость с большинством типов опор
• Не требует смазки или обслуживания во время работы

Ограничения применения

• Не предназначена для использования на углах более 30° - возможна деформация или выход из строя
• Не подходит для металлических силовых кабелей с жесткой броней - риск повреждения диска
• Не рассчитана на динамические нагрузки выше 20 кН - превышение вызывает риск разрушения
• Пластиковый корпус не выдерживает постоянного контакта с открытым пламенем или температурой выше +70C

Примеры использования

• Установка на деревянную опору при прокладке СИП-4 16 мм2 между столбами
• Раскатка одиночного оптоволоконного кабеля на железобетонной опоре с углом поворота 25°
• Временная фиксация кабеля при монтаже в труднодоступных местах, где нельзя использовать лебедки

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр кабеля не превышал 50 мм - даже незначительное превышение увеличивает риск перегрева и износа диска
• При работе на высоте используйте страховочные системы - масса ролика невелика, но он может стать опасным предметом при падении
• Не применяйте ролик в условиях повышенной запыленности без защиты - частицы пыли могут попасть в механизм подвесов и затруднить регулировку
• После окончания работ снимите ролик с опоры - долговременное оставление на открытом воздухе снизит срок службы полимера
• Артикул 58601 - единственный номер для заказа оригинального Ролика монтажного РМ-1 раздвижного серия ПРОФИ от КВТ; аналоги не гарантируют соответствие заявленной прочности
