Трубка термоусаживаемая CTTK-(3:1)-115/34-1.22м | 65392 КВТ

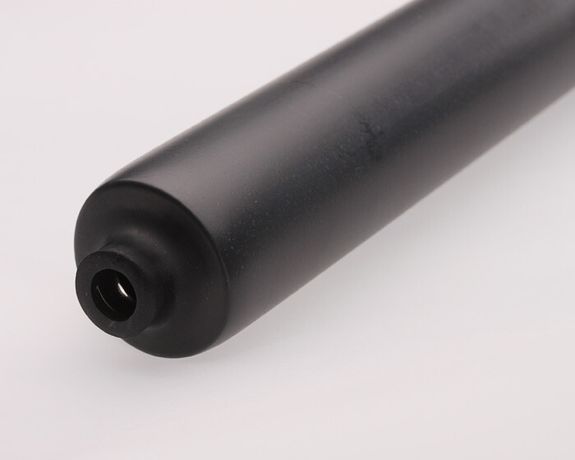

Трубка термоусаживаемая СТТК-(3:1)-115/34 от КВТ — это среднестенная клеевая термоусадочная трубка с коэффициентом усадки 3:1, предназначенная для герметизации, изоляции и защиты от коррозии крупных кабельных соединений. Упаковка содержит 5 штук по 1,22 м каждая, артикул 65392.

Назначение и область применения

Трубка СТТК-(3:1)-115/34 используется для изоляции и герметизации ответвлений, скруток, муфт и других соединений кабелей с большим диаметром. Подходит для работы в условиях повышенной влажности, перепадов температур и внешних механических нагрузок. Применяется в энергетике, телекоммуникациях, железнодорожной инфраструктуре, на промышленных объектах и в outdoor-установках.

Технические характеристики

• Коэффициент усадки: 3:1 — при нагреве диаметр уменьшается с 115 мм до 34 мм
• Диаметр до усадки: 115 мм
• Диаметр после усадки: 34 мм
• Толщина стенки после усадки: 3,3 мм
• Материал: полиолефин с клеевым слоем
• Рабочая температура: от -55 °C до +125 °C
• Номинальное напряжение: 1000 В
• Цвет: черный
• Состав: безгалогеновый — безопасен при возгорании
• Длина одной трубки: 1,22 м
• Нормативный документ: ТУ 2247-021-97284872-2006

Совместимость и монтаж

Трубка СТТК-(3:1)-115/34 совместима с любыми кабелями и соединениями, имеющими диаметр до 115 мм перед усадкой. Для монтажа требуется источник тепла с контролируемой температурой:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Перед установкой необходимо удалить острые края и заусенцы на кабеле. Нагрев следует начинать с центра трубки, двигаясь к краям, чтобы избежать образования воздушных пузырей. Клеевой слой активируется при температуре выше 100 °C — он расплавляется, заполняет микронеровности и образует монолитную герметичную прослойку.

Особенности конструкции

Трубка СТТК-(3:1)-115/34 имеет двухслойную структуру: внешний слой — прочный полиолефин, внутренний — термоплавкий клей, нанесённый методом соэкструзии по всей поверхности. Это гарантирует равномерное заполнение всех зазоров. Толщина стенки после усадки (3,3 мм) в 1,5–2 раза больше, чем у стандартных трубок ТТК (4:1), что повышает устойчивость к ударным нагрузкам и истиранию.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стенки
• Полная герметизация за счёт клеевого слоя — предотвращает попадание влаги и коррозионных агентов
• Стойкость к УФ-излучению и атмосферным воздействиям — подходит для открытого монтажа
• Широкий диапазон рабочих температур — работает в экстремальных климатических условиях
• Безгалогеновый состав — снижает выделение токсичных веществ при нагреве или возгорании
• Коэффициент усадки 3:1 позволяет обрабатывать соединения с выраженным рельефом — например, многосекционные муфты или скрутки с разными диаметрами жил

Ограничения применения

• Не рекомендуется применять на кабелях с диаметром более 115 мм — трубка не сможет полностью охватить соединение
• Не подходит для постоянного контакта с открытым пламенем — хотя устойчива к высоким температурам, прямое воздействие огня вызывает оплавление
• Требуется точный контроль температуры при монтаже — недостаточный нагрев не расплавит клей, переизбыток — повредит материал
• Не является заменителем силовой изоляции — не рассчитана на работу под высоким напряжением свыше 1000 В

Примеры использования

• Герметизация муфт между силовыми кабелями 10 кВ
• Защита скруток в распределительных щитах на улице
• Изоляция и бандажирование кабелей в подземных коллекторах
• Антикоррозионная защита соединений в морских и прибрежных установках
• Закрытие оконечных участков кабельных трасс в промышленных цехах

Практические советы

• Выбирайте трубку СТТК-(3:1)-115/34 только тогда, когда диаметр соединения до усадки находится в пределах 100–115 мм — меньшие значения не используют всю её способность
• При работе с несколькими трубками храните их в сухом месте, избегая длительного воздействия солнца — даже с УФ-защитой материал со временем теряет эластичность
• Для удобства монтажа на больших соединениях используйте два человека: один направляет поток воздуха, второй медленно перемещает трубку
• Проверьте плотность усадки после остывания — если есть зазоры, повторно прогрейте проблемный участок
• Эта трубка не предназначена для частого изгиба после усадки — она сохраняет форму, но не обладает гибкостью, как обычная изолента
