Трубка термоусаживаемая CTTK-(3:1)-140/40-1.22м | 65393 КВТ

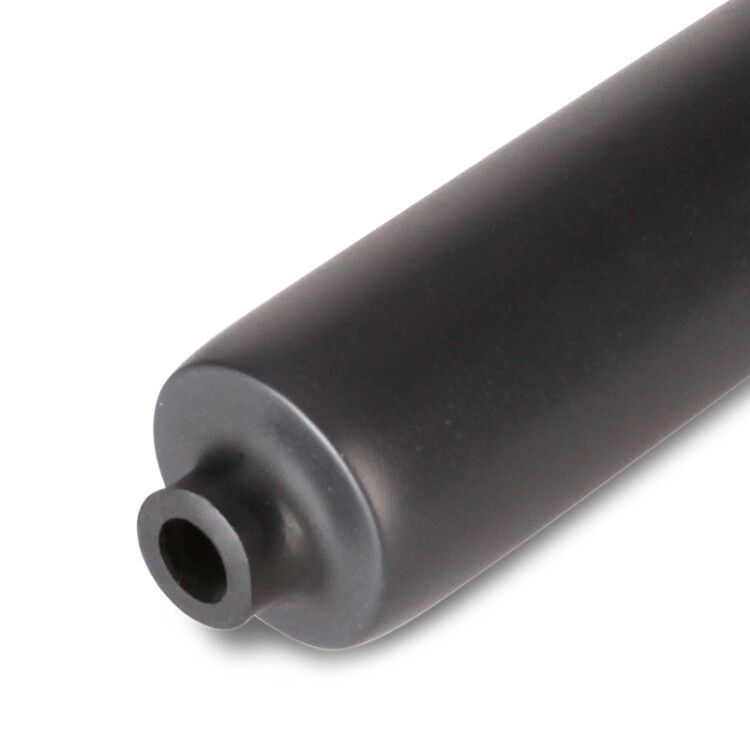

Трубка термоусаживаемая СТТК-(3:1)-140/40 от КВТ - среднестенная клеевая термоусадочная трубка с коэффициентом усадки 3:1, предназначенная для герметизации, изоляции и защиты от коррозии крупных кабельных соединений в электроэнергетике и телекоммуникациях. Упаковка содержит 5 штук по 1,22 м каждая.

Назначение и область применения

Трубка термоусаживаемая СТТК-(3:1)-140/40 используется для создания герметичной и механически прочной изоляции на местах соединений кабелей, особенно там, где есть значительные перепады диаметров - например, на скрутках, ответвлениях, муфтах или переходах между жилами и оболочками. Подходит для работы в условиях повышенной влажности, перепадов температур и внешнего механического воздействия. Применяется в энергообъектах, на линиях связи, в подземных и наружных установках, а также в промышленных системах управления.

Технические характеристики

• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается с 140 мм до 40 мм
• Диаметр до усадки: 140 мм
• Диаметр после усадки: 40 мм
• Толщина стенки после усадки: 3,5 мм - в полтора–два раза выше, чем у стандартных трубок 4:1
• Материал: полиолефин с добавлением безгалогенного состава - безопасен при возгорании, не выделяет токсичных газов
• Клеевой слой: да - равномерно нанесён по всей внутренней поверхности методом соэкструзии
• Рабочая температура: от -55 C до +125 C
• Номинальное напряжение: 1 кВ - соответствует требованиям для изоляции низковольтных соединений
• Цвет: чёрный - обеспечивает устойчивость к УФ-излучению
• Длина одной трубки: 1,22 м
• Стандарт: ТУ 2247-021-97284872-2006

Совместимость и монтаж

Трубка термоусаживаемая СТТК-(3:1)-140/40 совместима с любыми кабелями и соединениями, имеющими диаметр до 140 мм перед усадкой. После усадки образуется плотная оболочка диаметром 40 мм - важно, чтобы конечный диаметр соединения не превышал этого значения.

Для монтажа требуется источник тепла с контролируемой температурой:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Не рекомендуется применять открытый пламя без контроля - риск перегрева и повреждения материала. Нагрев следует начинать с центра трубки и двигаться к краям, чтобы клей равномерно распределился и не выдавился наружу.

Безопасность и стандарты

Трубка СТТК-(3:1)-140/40 изготовлена из безгалогенного полиолефина, что соответствует экологическим нормам и снижает опасность при пожаре. Соответствует техническим условиям ТУ 2247-021-97284872-2006. Работает в широком температурном диапазоне, не выделяет токсичных веществ при эксплуатации. Устойчива к УФ-излучению - подходит для наружного монтажа без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стенки - в 1,5–2 раза выше, чем у обычных ТТК 4:1
• Надёжная герметизация за счёт клеевого слоя, который заполняет микронеровности и создаёт монолитную структуру
• Широкий коэффициент усадки 3:1 - позволяет обрабатывать соединения с большим перепадом диаметров
• Устойчивость к абразивному износу, химическому воздействию и влаге
• Чёрный цвет обеспечивает долговечность при эксплуатации на открытом воздухе

Ограничения применения

• Не предназначена для изоляции высоковольтных соединений свыше 1 кВ - для таких задач нужны специализированные изделия
• Требует точного контроля температуры при монтаже - перегрев вызывает деформацию или прожиг материала
• Не подходит для постоянного контакта с открытым пламенем или высокотемпературными поверхностями выше +125 C
• После усадки невозможно демонтировать - изделие становится частью конструкции

Примеры использования

• Защита и герметизация соединений силовых кабелей в распределительных щитах
• Изоляция муфт на воздушных ЛЭП и подземных кабельных трассах
• Обработка скруток медных и алюминиевых жил в старых сетях
• Закрытие входов кабелей в корпуса оборудования, где важна защита от пыли и влаги
• Антикоррозионная защита металлических зажимов и клемм в агрессивных средах

Практические советы

• Перед монтажом проверьте, что диаметр соединения до усадки не превышает 140 мм - иначе трубка не сможет полностью охватить участок
• При работе с несколькими кабелями одновременно - используйте трубку с запасом по длине, чтобы она свободно покрывала всю зону соединения
• Не экономьте на тепловом оборудовании - слабый фен не обеспечит равномерную усадку, особенно на больших диаметрах
• После усадки проверьте целостность клеевого слоя: он должен быть равномерно виден по краям, без пузырей и пустот
• Храните трубки в сухом месте, избегая длительного воздействия прямого солнца - даже с УФ-защитой срок службы снижается при постоянном облучении
