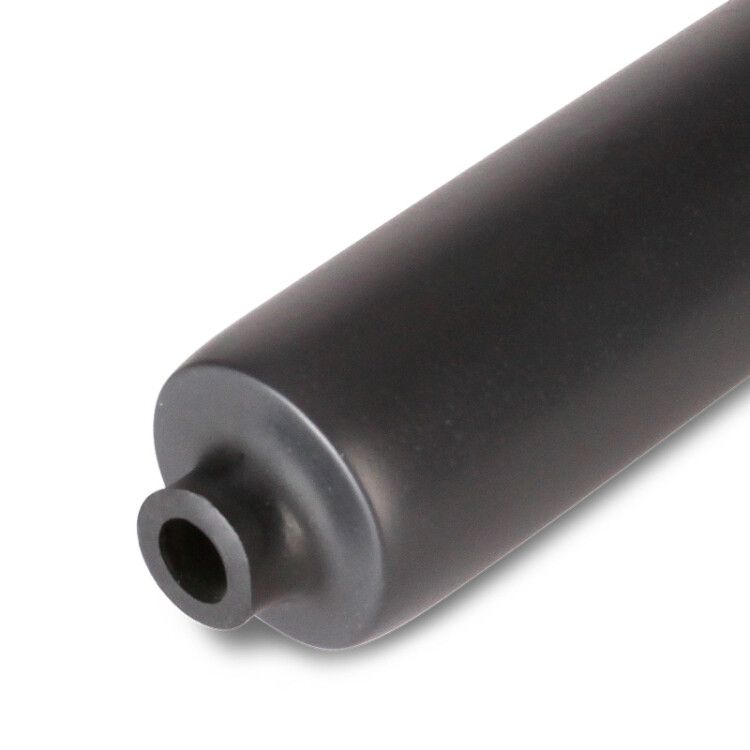

Трубка термоусаживаемая CTTK-(3:1)-200/55-1.22м | 64911 КВТ

Трубка термоусаживаемая СТТК-(3:1)-200/55 от бренда КВТ — это среднестенная клеевая термоусадочная трубка с коэффициентом усадки 3:1, предназначенная для герметизации, изоляции и защиты от коррозии крупногабаритных кабельных соединений в условиях повышенных механических нагрузок и внешних воздействий. Упаковка содержит 5 штук по 1,22 м каждая.

Назначение и область применения

Трубка термоусаживаемая СТТК-(3:1)-200/55 используется для создания герметичной и механически прочной изоляции на местах соединений кабелей, особенно там, где есть значительные перепады диаметров или сложная форма поверхности. Применяется в электроэнергетике и телекоммуникациях — например, при монтаже силовых кабелей, ответвлений, муфт, переходов между кабелями разного сечения. Подходит для открытых участков трасс, где требуется устойчивость к UV-излучению, влаге и температурным колебаниям.

Технические характеристики

• Коэффициент усадки: 3:1 — при нагреве диаметр уменьшается с 200 мм до 55 мм
• Наружный диаметр до усадки: 200 мм
• Наружный диаметр после усадки: 55 мм
• Толщина стенки после усадки: 3,5 мм — в полтора–два раза выше, чем у стандартных трубок 4:1
• Материал: полиолефин с добавлением безгалогенного состава
• Клеевой слой: да, равномерно нанесён по всей внутренней поверхности методом соэкструзии
• Рабочая температура: от -55 °C до +125 °C
• Цвет: чёрный
• Длина одной трубки: 1,22 м
• Напряжение: до 1000 В
• Стандарт: ТУ 2247-021-97284872-2006

Совместимость и монтаж

Трубка СТТК-(3:1)-200/55 совместима с любыми кабелями и соединениями, имеющими начальный диаметр до 200 мм. Для монтажа необходим источник тепла с регулируемой температурой:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Перед установкой необходимо очистить поверхность от грязи, влаги и масла. Нагрев следует выполнять равномерно, начиная с центра и двигаясь к краям, чтобы избежать образования воздушных пузырей. Клеевой слой активируется при температуре около 110–120 °C — он заполняет микронеровности и формирует монолитную герметичную прослойку.

Особенности конструкции

Трубка СТТК-(3:1)-200/55 относится к категории «среднестенных» — её стенка после усадки толще, чем у обычных трубок с коэффициентом 4:1. Это повышает устойчивость к ударным нагрузкам, истиранию и деформациям. Клеевой слой не просто герметизирует, но и усиливает механическую связь между кабелем и трубкой, предотвращая смещение даже при вибрациях. Отличается однородной структурой материала и равномерным распределением клея — это гарантирует отсутствие «слабых зон».

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стенки
• Полная герметизация за счёт клеевого слоя — защита от влаги, пыли, химических веществ
• Устойчивость к ультрафиолету и экстремальным температурам — подходит для наружной прокладки
• Широкий диапазон усадки (3:1) позволяет применять на кабелях с выраженной неровностью поверхности
• Безгалогенный состав — безопасен при возгорании, соответствует требованиям экологической безопасности
• Чёрный цвет обеспечивает долговечность при длительном воздействии солнца

Ограничения применения

• Не рекомендуется использовать для соединений с диаметром более 200 мм — трубка не сможет полностью охватить поверхность
• Температура окружающей среды ниже -55 °C может снижать эластичность материала — возможна хрупкость при механическом воздействии
• Не предназначена для постоянного погружения в жидкости — хотя герметична, она не является водонепроницаемой под давлением
• Не подходит для монтажа на сильно окисленных или покрытых жировыми пятнами поверхностях — перед использованием нужна подготовка

Примеры использования

• Завершение муфт на силовых кабелях 10 кВ с большим сечением
• Защита скруток медных жил в распределительных щитах
• Изоляция и герметизация соединений в подземных кабельных линиях
• Антикоррозионная защита контактов в морских и прибрежных объектах
• Фиксация и изоляция кабелей на опорах ЛЭП

Практические советы

• Выбирая трубку СТТК-(3:1)-200/55, проверьте, что начальный диаметр вашего соединения не превышает 200 мм — иначе трубка не закроет всю площадь
• При работе с несколькими трубками в одном месте — используйте одинаковый режим нагрева, чтобы избежать неравномерной усадки
• Храните трубки в сухом помещении при температуре от +5 °C до +30 °C — избыток влаги может снизить эффективность клеевого слоя
• При необходимости резки — используйте острый нож, чтобы не повредить внутренний клеевой слой
• Для контроля качества усадки — после остывания проверьте, что клей выступил по краям; это признак полноценной герметизации
