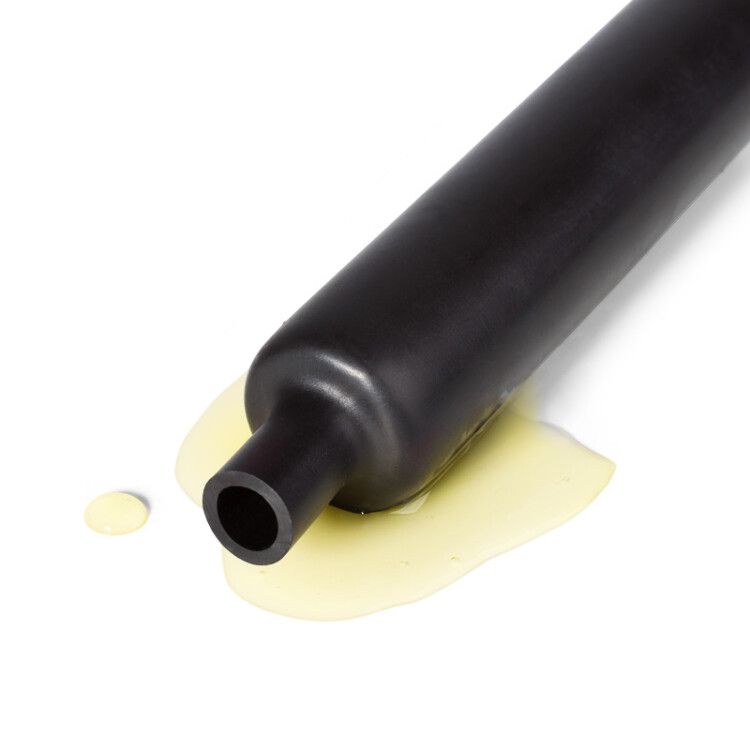

Трубка термоусаживаемая ТТ-ГСМ-19,1/9,5 | 75449 КВТ

Трубка термоусаживаемая ТТ-ГСМ-19,1/9,5 черная, 30 метров от КВТ предназначена для изоляции и защиты электрических соединений в агрессивных средах. Благодаря коэффициенту усадки 2:1 и материалу на основе эластомера, она плотно обжимает кабели и жгуты, сохраняя прочность даже при экстремальных температурах.

Назначение и область применения

Трубка термоусаживаемая ТТ-ГСМ-19,1/9,5 черная, 30 метров используется для:

• изоляции электрических соединений, скруток и ответвлений;
• защиты кабелей и жгутов от механических повреждений, вибраций и истирания;
• антикоррозионной защиты металлических элементов в зонах контакта с жидкостями;
• герметизации мест прохода проводов через корпуса оборудования.

Подходит для применения в автомобильной промышленности, нефтегазовой отрасли, химических производствах и других сферах, где есть контакт с маслами, бензином, дизтопливом и другими углеводородами.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 19,1 мм - позволяет легко одеть на крупные соединения
• Диаметр после усадки: 9,5 мм - обеспечивает плотную посадку на кабелях до 8–9 мм
• Материал: эластомер - гибкий, долговечный, устойчивый к перепадам температур
• Толщина стенки после усадки: 1,45 мм - достаточна для механической защиты и изоляции
• Рабочая температура: от –75 C до +150 C - выдерживает холодные зимы и нагрев от двигателей
• Номинальное напряжение: 0,69 кВ - подходит для низковольтных цепей (до 690 В переменного тока)
• Цвет: черный - поглощает UV-излучение, защищает от старения под солнцем
• Исполнение: тонкостенная - экономит место, не увеличивает габариты сборки
• Нормативный документ: ТУ 2247-011-79523310-2006
• Форма поставки: рулон 30 метров - удобно для длительного использования

Совместимость и монтаж

Трубка термоусаживаемая ТТ-ГСМ-19,1/9,5 черная, 30 метров совместима с любыми кабелями и жгутами, чей диаметр до усадки не превышает 19,1 мм. После нагрева плотно облегает поверхность, образуя герметичную оболочку.

Для монтажа используйте:

• высокотемпературный строительный фен серии ТТ;
• пропановую горелку ПГ;
• портативную бутановую горелку «КВТ».

Не применяйте открытый пламя напрямую - это вызывает оплавление и деформацию. Нагревайте равномерно, начиная с одного конца, двигаясь к другому. Усадка происходит за несколько секунд.

Безопасность и стандарты

Трубка термоусаживаемая ТТ-ГСМ-19,1/9,5 черная, 30 метров соответствует ТУ 2247-011-79523310-2006. Не содержит свинца, фталатов и других запрещённых веществ. Электроизоляция рассчитана на рабочее напряжение до 0,69 кВ - безопасна для использования в бытовых и промышленных сетях постоянного и переменного тока.

Преимущества

• Высокая устойчивость к маслам, бензину, дизельному топливу и авиакеросину - не разрушается при контакте с ГСМ;
• Сохраняет эластичность при температурах от –75 C до +150 C - работает в суровых климатических условиях;
• Устойчива к УФ-излучению и атмосферным осадкам - подходит для внешней установки;
• Обладает хорошей механической прочностью и износостойкостью - не трескается при изгибе и вибрации;
• Без клеевого слоя - легко снимается при необходимости ремонта или замены;
• Чёрный цвет снижает риск старения материала под солнцем.

Ограничения применения

• Не предназначен для работы при напряжении выше 0,69 кВ - не заменяет высоковольтную изоляцию;
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя устойчива к влаге, не является герметичной оболочкой для подводных систем;
• Не следует применять там, где возможен прямой контакт с открытым пламенем - материал воспламеняется при температуре выше 300 C;
• При использовании на кабелях с диаметром более 19,1 мм - не будет плотно усаживаться, теряются функции защиты.

Примеры использования

• Защита соединений в проводке автомобиля - особенно в районе двигателя и трансмиссии;
• Изолирование кабелей на насосах и компрессорах в нефтедобывающих установках;
• Обмотка жгутов в химических цехах, где есть риск попадания растворителей;
• Закрытие точек входа кабелей в распределительные щиты на улице - предотвращает проникновение влаги и пыли;
• Антикоррозийная защита медных шин и клемм в условиях повышенной влажности.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше 19,1 мм, чтобы трубка могла свободно надеться; после усадки она станет плотной, но не должна пережимать провода;
• Если требуется изоляция нескольких проводов - убедитесь, что суммарный диаметр не превышает 19,1 мм;
• При работе в холоде (ниже –20 C) согрейте трубку руками перед надеванием - эластомер становится менее гибким;
• Для частого использования - храните рулон в сухом месте, избегайте прямого солнечного света;
• При демонтаже - просто разрезайте трубку ножницами, не повредив изоляцию кабеля - благодаря отсутствию клея, она легко отделяется.
