Трубка термоусаживаемая ТТШ-10-100/40 (10м/упак) | 59690 КВТ

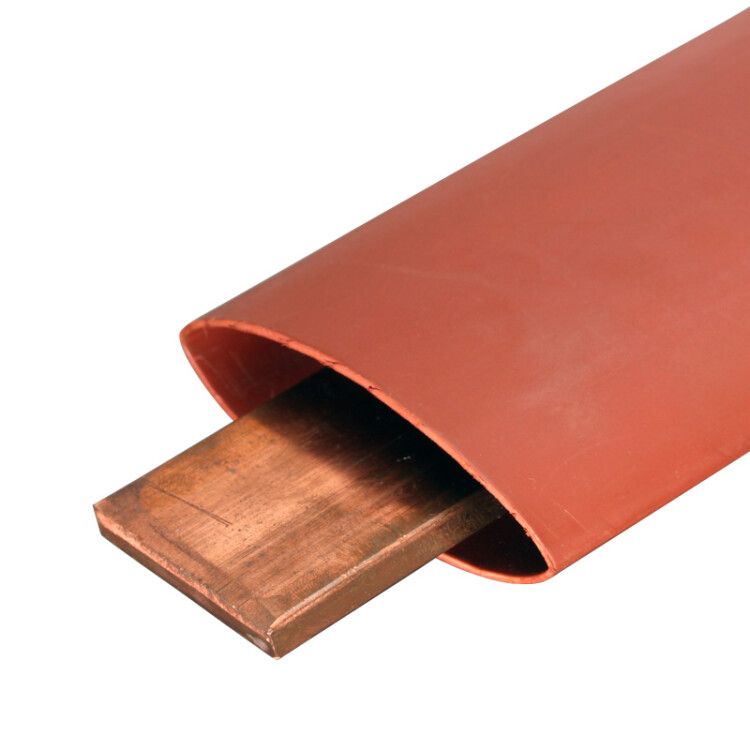

Трубка термоусадочная ТТШ-10-100/40 красная (10 м) КВТ предназначена для изоляции силовых шин в распределительных устройствах и на подстанциях. Благодаря толстостенной конструкции и высокой электрической прочности, она обеспечивает надёжную защиту от коротких замыканий и внешних воздействий, особенно там, где важны компактность и безопасность. Артикул 59690 соответствует требованиям ТУ 2291-049-97284872-2012.

Назначение и область применения

Трубка термоусадочная ТТШ-10-100/40 красная (10 м) КВТ используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на подстанциях. Применяется как внутри помещений, так и на открытых площадках. Подходит для защиты шин от механических повреждений, химической коррозии, влаги и контакта с живыми существами - например, птицами или грызунами, которые могут вызвать короткое замыкание.

Технические характеристики

• Тип: термоусаживаемая, полиолефиновая
• Коэффициент усадки: 2:1 (диаметр уменьшается вдвое)
• Диаметр до усадки: 100 мм
• Диаметр после усадки: 40 мм
• Толщина стенки после усадки: 2,5 мм
• Рабочая температура: от –55 C до +125 C
• Номинальное напряжение: 10 кВ
• Поперечное сечение шины: 80–120 мм2
• Исполнение: толстостенная - повышенная механическая и электрическая прочность
• Состав: безгалогенный материал (не выделяет токсичных газов при нагреве)
• Цвет: красный
• Маркировка: возможна - можно нанести обозначения фаз или цепей
• Стандарт: ТУ 2291-049-97284872-2012

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-100/40 красная (10 м) КВТ устанавливается путём равномерного прогрева тепловым феном или газовой горелкой. После нагрева материал сужается, плотно облегая поверхность шины. Для монтажа рекомендуются:

• Высокотемпературные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

Не используйте открытый пламя напрямую - это может привести к перегреву и повреждению материала. Перед монтажом проверьте, чтобы шина имела диаметр не более 100 мм. Если есть выбор между двумя размерами - предпочтительнее использовать большую трубку, чтобы обеспечить свободное надевание и равномерную усадку.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-100/40 красная (10 м) КВТ изготовлена из безгалогенного полиолефина, что исключает выделение едких газов при возгорании. Соответствует нормативному документу ТУ 2291-049-97284872-2012. Напряжение 10 кВ позволяет применять её в средневольтовых сетях. Материал устойчив к ультрафиолету - сохраняет свойства при длительном нахождении на открытом воздухе.

Преимущества

• Позволяет сократить расстояния между фазными шинами - снижает габариты шкафа или ячейки
• Обеспечивает надёжную изоляцию даже при наличии вибраций и перепадов температур
• Защита от короткого замыкания при контакте с животными
• Устойчивость к химическим веществам и агрессивным средам
• Долговечность - срок службы более 25 лет при соблюдении условий эксплуатации
• Легко маркируется - удобно для идентификации фаз

Ограничения применения

• Не применяется для изоляции проводов меньшего сечения - минимальное сечение шины 80 мм2
• Не подходит для частых изгибов или подвижных соединений - жесткий материал не рассчитан на динамические нагрузки
• Требует специального инструмента для монтажа - нельзя просто надеть и зафиксировать
• Не предназначен для работы при температурах выше +125 C - риск деформации и потери изоляционных свойств
• Не следует использовать в условиях постоянного прямого контакта с маслом или растворителями - может произойти набухание материала

Примеры использования

• Изоляция шин в КРУ 6–10 кВ на подстанциях
• Закрытие соединений между секциями распределительных щитов
• Защита шин в трансформаторных будках на открытом воздухе
• Изолирование фазных выводов в промышленных панелях управления
• Аппараты в пищевой и фармацевтической промышленности - благодаря безгалогенному составу

Практические советы

• Перед монтажом протрите поверхность шины от пыли и влаги - грязь снижает адгезию
• Нагревайте трубку равномерно, начиная с середины и двигаясь к краям - так избежите образования воздушных пузырей
• Если трубка слишком длинная - отмерьте нужную длину перед монтажом; лишний участок можно отрезать после усадки
• При работе на высоте или в труднодоступных местах используйте удлинённый насадки для фена
• Храните в сухом месте, избегая прямого солнечного света - хотя материал UV-стабильный, долгое воздействие может изменить цвет
• Проверяйте целостность после монтажа - трубка должна полностью обхватывать шину без зазоров и складок
