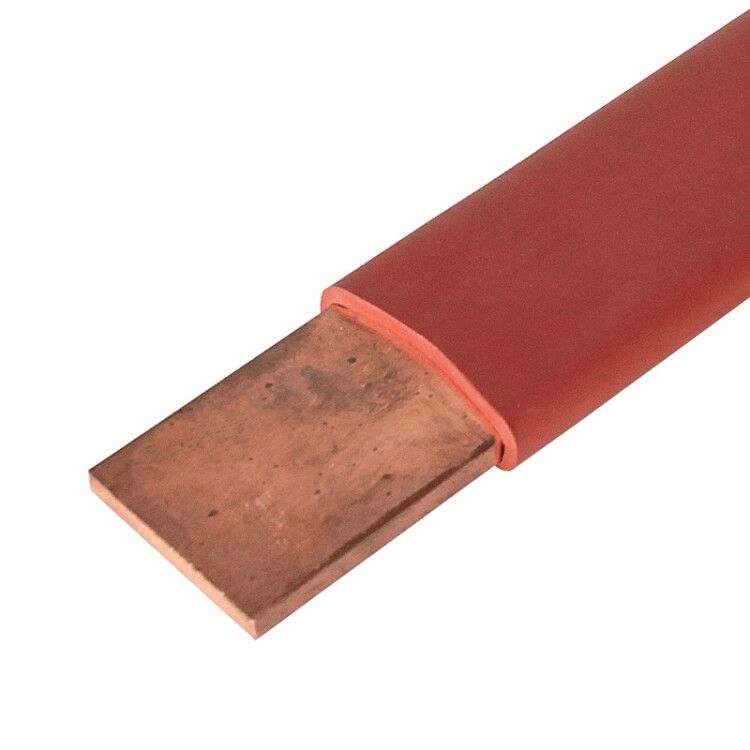

Трубка термоусаживаемая ТТШ-35-25/10 | 73723 КВТ

Трубка термоусаживаемая ТТШ-35-25/10 кирпично-красная (10 м) от КВТ предназначена для надёжной изоляции шин в распределительных устройствах и на подстанциях. Её толстостенная конструкция, устойчивость к УФ-излучению и номинальное напряжение 35 кВ делают её подходящим решением как для внутренней, так и для наружной установки.

Назначение и область применения

Трубка термоусаживаемая ТТШ-35-25/10 кирпично-красная (10 м) используется для изоляции медных и алюминиевых шин в электротехнических системах. Применяется в шкафах распределительных устройств, на подстанциях, в силовых цепях с напряжением до 35 кВ. Подходит для наружной установки благодаря защите от ультрафиолетового излучения. Также обеспечивает безопасность от коротких замыканий, вызванных попаданием птиц или мелких животных в электрошкафы.

Технические характеристики

• Диаметр до усадки: 25 мм
• Диаметр после усадки: 10 мм
• Коэффициент усадки: 2.5:1
• Толщина стенки после усадки: 3.7 мм
• Номинальное напряжение: 35 кВ
• Рабочий температурный диапазон: от –55 C до +125 C
• Материал: полиолефин, безгалогенный (не содержит HF)
• Цвет: кирпично-красный
• Длина: 10 метров
• Стандарт: ТУ 2291-049-97284872-2012

Совместимость и монтаж

Трубка термоусаживаемая ТТШ-35-25/10 кирпично-красная (10 м) монтируется методом термоусадки. Для этого требуется равномерный нагрев поверхности трубки. Подходят следующие инструменты:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

Перед монтажом проверьте, чтобы диаметр шины соответствовал исходному диаметру трубки (25 мм). После нагрева материал сожмётся до 10 мм, плотно облегая поверхность. Если есть выбор между двумя размерами - предпочтительнее использовать большую трубку, чтобы гарантировать полное покрытие и надёжную усадку.

Безопасность и стандарты

Трубка ТТШ-35-25/10 выполнена из безгалогенного полиолефина - при возгорании не выделяет токсичных газов. Обладает высокой электрической прочностью и устойчивостью к трекингу, что снижает риск поверхностных пробоев. Соответствует требованиям ТУ 2291-049-97284872-2012. Работает в условиях повышенной влажности, перепадов температур и воздействия внешних факторов.

Преимущества

• Значительно сокращает расстояние между фазными шинами - компактная установка экономит место в щитах
• Защищает шины от химической коррозии и механических повреждений
• Устойчива к УФ-излучению - сохраняет свойства при наружном монтаже
• Не содержит галогенов - экологически безопасна, подходит для закрытых помещений
• Яркий красный цвет обеспечивает визуальное отличие фаз

Ограничения применения

Трубка ТТШ-35-25/10 кирпично-красная (10 м) не предназначена для защиты проводов с малым сечением - она рассчитана на жесткие шины. Не рекомендуется применять там, где возможны постоянные механические нагрузки или удары - материал эластичен, но не является бронированным. Также не следует использовать при температурах выше +125 C - это приведёт к деформации и потере изоляционных свойств.

Примеры использования

• Изоляция фазных шин в ячейках КРУ 10–35 кВ
• Обмотка шин в распределительных пунктах (РП) и трансформаторных подстанциях (ТП)
• Электроустановки на открытых площадках - например, на железнодорожных станциях или промышленных объектах
• Аппараты с ограниченным пространством, где важна миниатюрность и герметичность

Практические советы

• Выбирая размер, ориентируйтесь на максимальный диаметр шины - лучше взять трубку с запасом, чем рисковать неплотной усадкой
• При монтаже начинайте нагрев с середины трубки, двигаясь к краям - так избежите образования воздушных пузырей
• Не используйте открытый пламя напрямую - применяйте тепловую пушку или горелку с регулировкой температуры
• Храните в сухом месте, избегая длительного контакта с маслом и растворителями
• Трубка ТТШ-35-25/10 кирпично-красная (10 м) совместима с аналогами Raychem BBIT и 3M BBI - можно менять поставщика без переделки проекта
