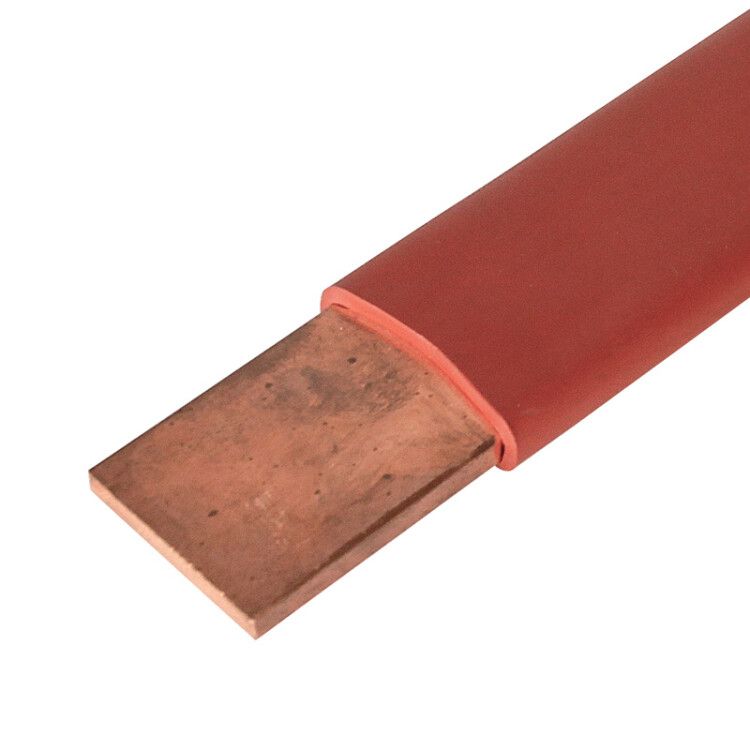

Трубка термоусаживаемая ТТШ-35-65/25 | 73726 КВТ

Трубка термоусаживаемая ТТШ-35-65/25 кирпично-красная (упаковка 10 м) от КВТ предназначена для надёжной изоляции шин в распределительных устройствах и на подстанциях. Её толстостенная конструкция, устойчивость к внешним воздействиям и рабочее напряжение 35 кВ делают её решением для жестких условий эксплуатации, включая открытые площадки.

Назначение и область применения

Трубка термоусаживаемая ТТШ-35-65/25 кирпично-красная (упаковка 10 м) используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на подстанциях. Применяется как внутри помещений, так и на открытом воздухе. Подходит для защиты шин от коротких замыканий, вызванных попаданием птиц или мелких животных, а также для снижения риска химической коррозии.

Технические характеристики

• Диаметр до усадки: 65 мм
• Диаметр после усадки: 25 мм
• Толщина стенки после усадки: 3,7 мм
• Коэффициент усадки: 2,5:1
• Рабочее напряжение: 35 кВ
• Температура эксплуатации: от –55 C до +125 C
• Материал: полиолефин, без галогенов (HF-free)
• Цвет: кирпично-красный
• Стандарт: ТУ 2291-049-97284872-2012
• Устойчивость: к ультрафиолетовому излучению и трекингу

Совместимость и монтаж

Трубка термоусаживаемая ТТШ-35-65/25 кирпично-красная (упаковка 10 м) монтируется путём нагрева до равномерной усадки. Для этого используются:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

Перед монтажом проверьте, чтобы диаметр шины был меньше 65 мм - иначе трубка не сможет плотно охватить поверхность. После усадки внутренний диаметр составит 25 мм, что соответствует защищённому участку шины. Если есть выбор между двумя размерами - предпочтите большую трубку, чтобы обеспечить гарантированную посадку.

Безопасность и стандарты

Трубка термоусаживаемая ТТШ-35-65/25 кирпично-красная (упаковка 10 м) изготовлена из материала без галогенов, что исключает выделение токсичных газов при перегреве или возгорании. Соответствует требованиям ТУ 2291-049-97284872-2012. Электрическая прочность рассчитана на работу в сетях до 35 кВ. Устойчивость к трекингу снижает риск образования поверхностных пробоев даже при запылении или повышенной влажности.

Преимущества

• Значительно сокращает минимальное расстояние между фазными шинами - позволяет компактнее проектировать шкафы и ячейки
• Защита от механических повреждений, влаги, химических веществ и коррозии
• Не выделяет токсичных веществ при нагреве - безопасна для закрытых помещений
• Устойчива к длительному воздействию солнечного света - подходит для наружной установки
• Яркий красный цвет обеспечивает визуальное отличие фаз - удобно при обслуживании

Ограничения применения

• Не предназначен для изоляции проводов с малым диаметром - минимальный диаметр шины после усадки составляет 25 мм
• Требует специального инструмента для монтажа; нельзя использовать обычный фен или зажигалку
• Не рекомендуется применять там, где возможны постоянные механические нагрузки или abrasion - материал эластичен, но не армирован
• Не заменяет воздушный интервал в высоковольтных системах - применяется только как дополнительная изоляция

Примеры использования

• Изоляция фазных шин в КРУ 10–35 кВ
• Обмотка соединений между сборными шинами в щитовых помещениях
• Защита шин на открытых подстанциях, где есть риск контакта с живностью
• Модернизация старых распределительных устройств с целью увеличения безопасности и уменьшения габаритов

Практические советы

• Перед монтажом протестируйте температуру нагрева на небольшом фрагменте - переусадка может деформировать трубку
• Нагревайте равномерно, начиная с центра и двигаясь к краям, чтобы избежать пузырей и неплотной посадки
• При работе на открытом воздухе используйте трубку только в сухую погоду - влага под слоем может вызвать конденсацию
• Храните в сухом месте, избегая прямого солнца - хотя трубка устойчива к УФ, длительное воздействие может изменить цвет
• При наличии двух подходящих размеров - всегда берите крупнее: ТТШ-35-65/25 кирпично-красная (упаковка 10 м) лучше сядет на шину с допуском, чем более тонкая
