Вертлюг ВМ-5 серия ПРОФИ - 65397 КВТ

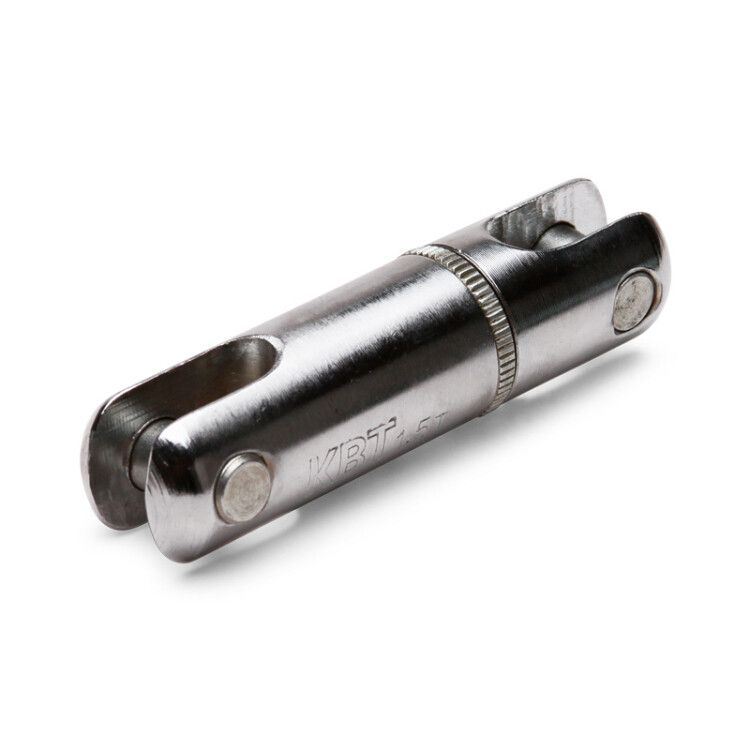

Вертлюг ВМ-5 серия ПРОФИ КВТ - это механический элемент для предотвращения закручивания кабеля при протяжке, особенно важный при работе со СИП и оптоволокном. Бренд КВТ предлагает эту модель как надежную и компактную часть системы монтажа кабельных трасс.

Назначение и область применения

Вертлюг ВМ-5 серия ПРОФИ КВТ предназначен для устранения крутящих моментов при протяжке кабеля. Он устанавливается между монтажным чулком и тросом-лидером, чтобы предотвратить образование петель и перекручивание кабеля во время установки. Особенно эффективен при раскатке самонесущего изолированного провода (СИП) и оптоволоконных кабелей, где сохранение целостности жил критично.

Технические характеристики

• Диаметр натяжного троса: 10 мм
• Общий диаметр устройства: 11 мм
• Рабочая нагрузка: 5 кН (500 кг силы)
• Диаметр троса-лидера: до 12 мм
• Материал: сталь
• Защитное покрытие: гальваническое цинкование
• Количество подключаемых кабелей: один
• Исполнение: неизолированное
• Тип: вертлюг (без подшипника - отличает от других моделей серии)

Совместимость и монтаж

Вертлюг ВМ-5 серия ПРОФИ КВТ совместим с любыми стандартными монтажными чулками и тросами-лидерами диаметром до 12 мм. Для монтажа необходимо зафиксировать устройство на тросе-лидере через зажимной механизм чулка. Обеспечьте плотное соединение, чтобы исключить проскальзывание при нагрузке. Учитывайте, что этот вертлюг не имеет внутреннего подшипника - он рассчитан на умеренные скорости протяжки и не предназначен для высокоскоростных операций.

Безопасность и стандарты

Производитель заявляет о трехкратном запасе прочности по сравнению с рабочей нагрузкой - это соответствует требованиям безопасности при монтаже кабельных систем. Гальваническое цинкование обеспечивает защиту от коррозии в условиях повышенной влажности, однако изделие не предназначено для постоянного контакта с водой или агрессивными средами.

Преимущества

• Компактные размеры (диаметр всего 11 мм) позволяют использовать вертлюг в ограниченных пространствах
• Высокая прочность (5 кН) гарантирует безопасность при протяжке даже тяжелых кабелей
• Цинковое покрытие продлевает срок службы в открытых условиях
• Упрощает процесс монтажа за счет снижения усилий на кабель

Ограничения применения

• Не содержит подшипник - не рекомендован для длительной или быстрой протяжки, где требуется свободное вращение
• Подходит только для одного кабеля одновременно
• Не предназначен для работы в агрессивных химических средах или при температуре ниже -40C и выше +80C
• Не является изолированным устройством - не используется в качестве электроизолятора

Примеры использования

• Протяжка СИП по воздушным линиям электропередачи
• Укладка оптоволоконного кабеля в канализационные коллекторы
• Монтаж кабелей на строительных площадках с использованием лебедок и тросовых систем
• Замена старых вертлюгов в существующих кабельных трассах при ремонте

Практические советы

• Перед монтажом проверьте соответствие диаметра троса-лидера (не более 12 мм) и натяжного троса (10 мм)
• Не используйте вертлюг ВМ-5 там, где возможна частая смена направления протяжки - выбирайте модели с подшипником (например, ВМ-10)
• При длительном хранении вне помещения храните в сухом месте, чтобы избежать высыпания цинкового слоя
• Проверяйте состояние покрытия перед каждым применением - при повреждении цинка замените деталь
