Лампа AD-22DS(LED)матрица d22мм желтый 12В AC/DC | SQ0702-0017 TDM

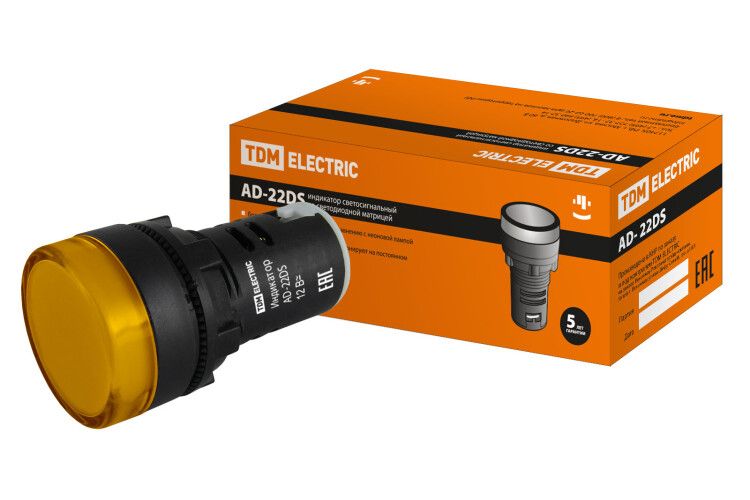

Лампа TDM ELECTRIC sq0702-0017 - это светодиодный индикатор с плоской жёлтой линзой и диаметром 22 мм, рассчитанный на работу от 12 В переменного или постоянного тока. Устройство предназначено для визуальной сигнализации состояния оборудования в электрощитах и промышленных панелях, отличается долгим сроком службы и простотой установки.

Назначение и область применения

Лампа TDM ELECTRIC sq0702-0017 используется как световой индикатор для отображения состояния электрических цепей: включён, выключен, авария, готовность. Подходит для монтажа в распределительных щитах, на пультах управления, в промышленном оборудовании, системах автоматизации и устройствах электроснабжения. Жёлтый цвет линзы применяется для предупредительных сигналов, например, при работе в режиме ожидания или при наличии напряжения.

Технические характеристики

• Тип : светодиодная матрица (LED)
• Рабочее напряжение: 12 В AC/DC (работает как от переменного, так и от постоянного тока)
• Диаметр отверстия для монтажа: 22 мм
• Глубина посадки: 6 мм
• Цвет линзы: жёлтый
• Форма линзы: круглая, плоская
• Тип подключения: винтовые зажимы с тарельчатыми шайбами
• Степень защиты IP: IP40 (защита от предметов больше 1 мм, но не от воды)
• Степень защиты NEMA: 1 (защита от случайного прикосновения, но не от пыли и влаги)
• Переднее кольцо: пластиковое, чёрное, съёмное
• Количество индикаторов: один
• Срок службы: до 6000 часов
• Комплектация: светодиодная матрица встроена, лампа уже установлена

Совместимость и монтаж

Лампа TDM ELECTRIC sq0702-0017 устанавливается в отверстие диаметром 22 мм, типичное для стандартных индикаторов серий AD-22. Крепление происходит через переднее кольцо, которое фиксируется с тыльной стороны панели. Для подключения используются винтовые зажимы - достаточно зачистить концы провода на 5–8 мм и затянуть клеммы. Монтаж возможен на металлические и пластиковые поверхности. Лампу можно легко извлечь для замены - она имеет быстросъёмную головку. Совместима с другими элементами серии AD-22, в том числе с механическими кнопками того же форм-фактора.

Безопасность и стандарты

Защита IP40 исключает попадание твёрдых частиц крупнее 1 мм, но не гарантирует защиту от брызг, пыли или влаги - устройство не предназначен для открытых площадок или сырых помещений. Соответствие NEMA 1 указывает на базовый уровень защиты, достаточный для внутренней установки в контролируемых условиях. Напряжение 12 В безопасно для персонала, однако при монтаже необходимо соблюдать правила работы с электрооборудованием согласно ПЭУ.

Преимущества

• Светодиодная матрица даёт яркий равномерный свет, лучше видимый при дневном освещении, чем неоновые лампы
• Значительно больший срок службы - до 6000 часов против 1000–2000 у неоновых аналогов
• Работает как от переменного, так и от постоянного тока - гибкость в проектировании цепей
• Съёмная головка позволяет менять цвет линзы без замены всей лампы
• Простая конструкция снижает время монтажа и обслуживания
• Не требует внешних резисторов - питание 12 В поддерживается внутри матрицы

Ограничения применения

• Не допускается использование во влажных помещениях, на улице или там, где есть риск воздействия жидкости - степень защиты IP40 недостаточна
• Не рекомендовано применение в средах с высоким уровнем пыли без дополнительной герметизации корпуса
• Рабочее напряжение строго 12 В - подключение к другому напряжению (например, 24 В или 220 В) вызовет выход из строя
• Пластиковое переднее кольцо чувствительно к химическим растворителям и агрессивнымCleaning средствам
• Не является взрывозащищённым - нельзя использовать в опасных зонах по классификации взрывоопасных смесей

Примеры использования

• Индикация наличия питания на входе электрощита
• Сигнал “готов” на панели насосной станции
• Предупреждающий индикатор в системе кондиционирования
• Обозначение активного канала на пульте управления конвейера
• Аварийный индикатор в системе теплоснабжения при повышении температуры

Практические советы

• При монтаже проверьте глубину отверстия - 6 мм должно полностью вместить основание лампы; слишком глубокое отверстие потребует прокладки
• Используйте провода с сечением 0,5–1,5 мм2 - оптимально для винтовых зажимов
• Если требуется другой цвет индикации - заказывайте запасные жёлтые линзы или меняйте всю матрицу на версию другого цвета (например, красную или зелёную)
• При замене старой неоновой лампы на эту LED-матрицу учтите, что новый индикатор будет работать даже при слабом напряжении - он менее зависим от колебаний сети
• Не используйте силу при закручивании винтов - перегрузка может повредить контактные планки
• Для длительной эксплуатации в местах с вибрацией дополнительно зафиксируйте лампу клеем или термоклеевой лентой на заднюю часть корпуса
