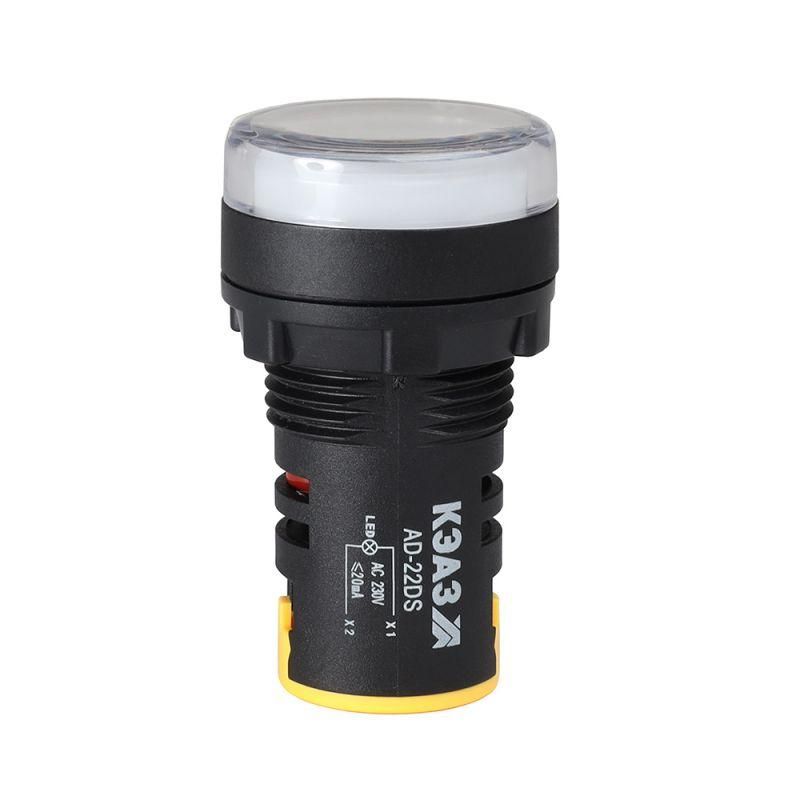

Лампа сигнальная AD22DS 24В AC/DC IP40 22мм КЭАЗ (Курский электроаппаратный завод) 303926

Лампа матрица D22мм белый 24В AC/DC от КЭАЗ - это компактная сигнальная лампа из серии AD22, предназначенная для визуальной индикации состояния оборудования в электрощитах и системах управления. Артикул 303926 обеспечивает надёжную работу при напряжении 24 В постоянного или переменного тока.

Назначение и область применения

Лампа матрица D22мм белый 24В AC/DC используется для визуального оповещения о состоянии работы оборудования: включено, готово, нормально. Подходит для установки в щитах автоматизации, на пультах управления, в устройствах энергоснабжения, на станках, конвейерах и других промышленных системах. Белый цвет свечения применяют там, где требуется высокая видимость и нейтральная индикация - например, для обозначения питания, готовности системы или общего состояния.

Технические характеристики

• Номинальное напряжение: 24 В (работает как от переменного, так и от постоянного тока)
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Диаметр отверстия для монтажа: 22 мм
• Цвет свечения: белый
• Цвет переднего кольца: чёрный
• Тип подключения: винтовые клеммы - удобны для быстрого подсоединения проводов
• Тип линзы: плоская - равномерное рассеивание света без бликов
• Степень защиты IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Количество индикаторов: один
• Комплектация: лампа с установленной LED-матрицей, без дополнительных элементов

Совместимость и монтаж

Лампа матрица D22мм белый 24В AC/DC устанавливается в стандартные круглые отверстия диаметром 22 мм, характерные для корпусов щитового оборудования. Для монтажа достаточно продеть выводы через отверстие и затянуть фиксирующую гайку с внутренней стороны. Убедитесь, что толщина панели соответствует допустимому зазору - не более 5–8 мм. Подключение выполняется к проводам 0,5–2,5 мм2. Напряжение 24 В AC/DC совместимо с большинством промышленных контроллеров, преобразователей и блоков питания.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для устройств низкого напряжения. Степень защиты IP40 исключает попадание инструментов и крупной пыли, но не предназначена для влажных сред или мойки. Не используйте в условиях повышенной влажности, прямого контакта с водой или агрессивными химическими веществами. Лампа не содержит опасных материалов и соответствует RoHS.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность для различных систем
• Светодиодная технология: срок службы до 50 000 часов, минимальное тепловыделение
• Плоская линза даёт равномерное освещение без “горящих” точек
• Чёрное переднее кольцо снижает блики и повышает контрастность сигнала
• Фиксация винтом - прочная посадка даже при вибрациях

Ограничения применения

Не применять в помещениях с высокой влажностью, на открытом воздухе или в местах возможного воздействия воды - IP40 не обеспечивает защиту от брызг. Не использовать в средах с частым механическим воздействием (удары, трение) - корпус не имеет усиления. Не рекомендуется заменять на лампы с другим диаметром - 22 мм требуют точного соответствия посадочного места. Также не следует подключать к напряжению выше 24 В - перегрузка приведёт к выходу из строя.

Примеры использования

• Индикация включения питания в распределительном щите
• Сигнал “готово” на пульте управления насосной станцией
• Обозначение работоспособности PLC-системы на заводе
• Указатель активного режима в системе автономного электроснабжения

Практические советы

• Перед установкой проверьте соответствие напряжения сети - 24 В AC/DC. Перепутать с 230 В можно легко - это выведет лампу из строя.
• При монтаже в металлический щит убедитесь, что контакт между корпусом лампы и заземлением не нарушен - это важно для помехоустойчивости.
• Если нужна яркость выше - выбирайте модели с увеличенным углом рассеивания; эта лампа имеет стандартный угол 120°.
• Замена лампы невозможна - она цельная. При отказе меняйте весь модуль 303926.

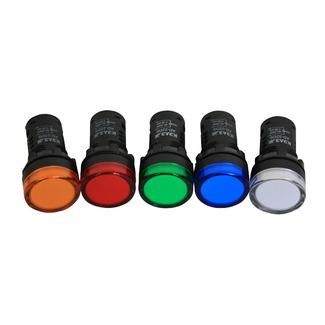

• Для групповой индикации используйте другие цвета из серии AD22 - красный, зелёный, жёлтый - чтобы различать типы сигналов.
