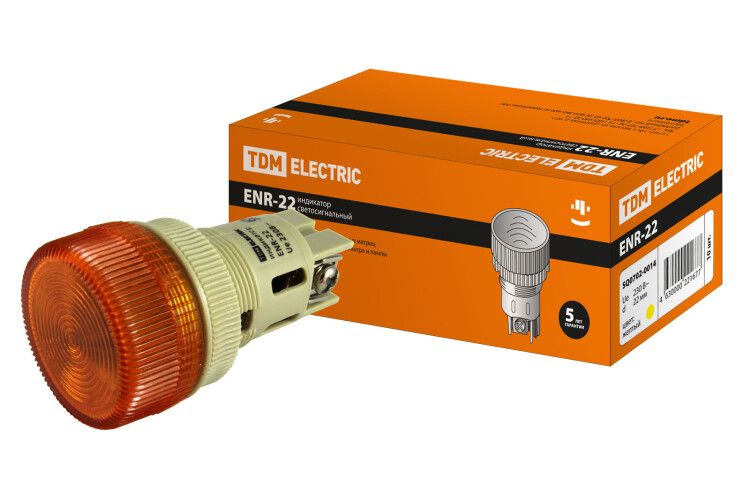

Лампа ENR-22 сигнальная d22мм желтый неон/230В цилиндр | SQ0702-0014 TDM

Лампа сигнальная ENR-22 диаметр 22 мм желтый неон 230 В цилиндр от TDM ELECTRIC - это надёжный индикатор состояния оборудования, предназначенный для установки в щитах и панелях. Лампа работает на переменном токе, имеет встроенный источник света и фиксируется в отверстии 22 мм с помощью переднего кольца. Артикул sq0702-0014 обеспечивает совместимость с типичными решениями промышленной автоматизации.

Назначение и область применения

Лампа сигнальная ENR-22 диаметр 22 мм желтый неон 230 В цилиндр используется для визуального указания состояния оборудования: включено, готово, предупреждение. Применяется в электрощитах, пультах управления, станках, конвейерах и системах электроснабжения. Жёлтый цвет линзы соответствует сигналам предупреждения согласно общепринятым нормам. Подходит для помещений с умеренной запылённостью, где требуется долговечный и энергоэффективный индикатор.

Технические характеристики

• Тип лампы: тлеющий разряд (неон) - низкий расход энергии, длительный срок службы до 50 000 часов
• Рабочее напряжение: 220–230 В AC - оптимизирована для сетей 220 В, не требует преобразователей
• Цоколь: BA9s - двухконтактный штыревой, совместим с большинством стандартных панелей
• Диаметр отверстия: 22 мм - стандартный размер для монтажа в панелях и корпусах
• Высота отверстия: 6 мм - минимальная глубина для установки, подходит для тонких панелей
• Степень защиты IP40 - защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Степень защиты NEMA 1 - соответствие базовым требованиям для внутренней установки в США
• Цвет линзы: жёлтый - высокая видимость при любом освещении
• Тип линзы: плоская круглая - равномерное рассеивание света, без бликов
• Переднее кольцо: есть - обеспечивает плотную фиксацию и герметичность в отверстии
• Комплектация: лампа уже установлена - не требует самостоятельной замены источника света

Совместимость и монтаж

Лампа сигнальная ENR-22 диаметр 22 мм желтый неон 230 В цилиндр монтируется в отверстие диаметром 22 мм. Установка происходит путём вставки в отверстие и фиксации с помощью переднего кольца - не нужны дополнительные крепления. Подключение осуществляется через винтовые зажимы с тарельчатыми контактами: подходят провода сечением до 1,5 мм2. Для демонтажа достаточно открутить зажимы и вынуть лампу из гнезда. Цоколь BA9s гарантирует совместимость с аналогами других производителей, если они имеют тот же форм-фактор.

Безопасность и стандарты

Лампа соответствует классу защиты IP40 и NEMA 1, что делает её безопасной для использования внутри закрытых распределительных щитов. Отсутствие защиты от влаги исключает применение во влажных средах, на улице или в помещениях с постоянным воздействием пара. Напряжение 230 В AC соответствует европейским и российским стандартам электросетей. Материалы линзы и корпуса не поддерживают горение, соответствуют требованиям UL и IEC для электрооборудования.

Преимущества

• Неоновая лампа потребляет мало энергии - экономично для постоянно работающих индикаторов
• Долгий срок службы - не требует частой замены, снижает затраты на обслуживание
• Уже собрана с лампой - не нуждается в самостоятельной сборке или подборе источника света
• Фиксация с передним кольцом - прочная посадка, не выпадает даже при вибрации
• Жёлтый цвет хорошо заметен при ярком свете - удобен для операторов в условиях цеха

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах возможного попадания воды - IP40 не защищает от брызг
• Не рекомендовано использование в экстремальных температурах ниже –20 C и выше +60 C - возможна потеря яркости или отказ
• Не подходит для импульсных нагрузок или частого включения/выключения - неоновые лампы лучше работают в режиме постоянного свечения
• Запрещено использовать вместо мощных ламп - не предназначен для освещения, только для индикации

Примеры использования

• Индикация “Готов” на пульте управления насосной станцией
• Сигнал “Предупреждение” на щите питания конвейера
• Индикатор работы вентилятора в распределительном шкафу
• Обозначение активного канала в системе АСУ ТП

Практические советы

• При монтаже проверьте точный диаметр отверстия - он должен быть точно 22 мм, иначе лампа не будет фиксироваться
• Не перетягивайте винты зажимов - это повредит контакты и вызовет нагрев
• Если лампа не светится, проверьте наличие напряжения на входе - неоновая лампа не перегорает, как обычные лампочки, а просто теряет яркость со временем
• Для модернизации щита можно комбинировать несколько ламп ENR-22 разных цветов - все модели этой серии совместимы по форме и цоколю
• Артикул sq0702-0014 - единственный номер для заказа именно этого исполнения; другие цвета или напряжения имеют другие артикулы
