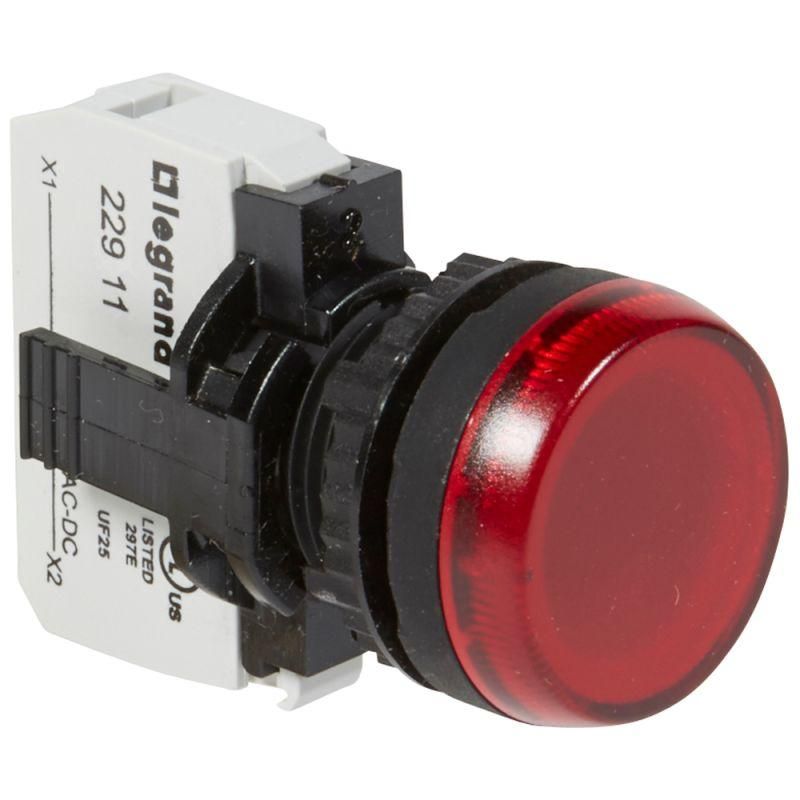

Индикатор 12-24В d22 3мм красн. Osmoz Leg 023771 Legrand

Индикатор в сборе 24В, красный, диаметр 22мм, толщина 3мм от Legrand - это готовый световой индикатор для визуального контроля состояния оборудования в сетях постоянного и переменного тока до 24 В. Артикул 023771 предназначен для установки на панели управления, где требуется надежная и долговечная индикация.

Назначение и область применения

Индикатор в сборе 24В, красный, диаметр 22мм, толщина 3мм используется для отображения включённого состояния устройств в системах автоматизации, пультах управления, станках, конвейерах и распределительных щитах. Подходит для работы в условиях повышенной запылённости, влаги и вибраций благодаря защите IP66. Устанавливается там, где важна быстрая визуальная диагностика - например, при работе с аварийными сигналами, включением питания или активацией цепей.

Технические характеристики

• Номинальное напряжение: 24 В (работает как на переменном, так и на постоянном токе - AC/DC)
• Цвет свечения: красный
• Диаметр корпуса: 22 мм
• Толщина: 3 мм
• Тип лампы: светодиод - энергоэффективный, долговечный, без нагрева
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Цвет корпуса: чёрный
• Линза: круглая, обеспечивает равномерное рассеивание света
• Комплектация: индикатор уже собран с лампой - не требует самостоятельной замены элементов

Совместимость и монтаж

Индикатор в сборе 24В, красный, диаметр 22мм, толщина 3мм монтируется в отверстие диаметром 22 мм. Для фиксации используется резьбовое крепление с гайкой, которая зажимает корпус с тыльной стороны панели. Монтаж возможен на металлические, деревянные или пластиковые поверхности толщиной до 5–8 мм. Кабель подключается через винтовые клеммы - достаточно зачистить жилы на 6–8 мм и затянуть винт усилием 0,2–0,3 Нм. Не используйте силу - есть риск повредить контактную группу.

Безопасность и стандарты

Индикатор соответствует требованиям к оборудованию низкого напряжения. Защита IP66 позволяет применять его в помещениях с повышенной влажностью, на открытых площадках и в промышленных зонах. Корпус изготовлен из устойчивого к УФ-излучению пластика - не выцветает и не хрупнет под прямыми солнечными лучами. Никелированные контакты обеспечивают устойчивость к окислению даже в агрессивной среде.

Преимущества

• Готовый к установке модуль - не нуждается в сборке или замене лампы
• Светодиодная технология: срок службы более 50 000 часов, минимальное тепловыделение
• Универсальное питание: работает как от 24 В переменного, так и постоянного тока
• Высокая степень защиты IP66 - подходит для суровых условий
• Минимальная глубина (3 мм) - удобен для установки в тонких панелях

Ограничения применения

Индикатор в сборе 24В, красный, диаметр 22мм, толщина 3мм не предназначен для работы при напряжении выше 24 В - превышение вызовет выход из строя светодиода. Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или растворителей - хотя корпус устойчив к УФ, он не химически инертен. Также не следует применять в местах с частыми ударными нагрузками - хоть корпус прочный, он не является взрывозащищённым.

Примеры использования

• Красный индикатор на пульте управления станком - показывает включение основного двигателя
• Сигнал тревоги в распределительном шкафу - горит при перегрузке по току
• Индикация наличия питания в системе автоматического полива
• Обозначение активного режима в контроллере HVAC

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует диаметру 22 мм - слишком маленькое отверстие повредит корпус, слишком большое - снизит герметичность
• Не перетягивайте винты клемм - это может деформировать медные контакты и привести к плохому контакту
• Для длительной эксплуатации в сырых условиях используйте кабель с изоляцией класса IP67 и закрепляйте его через сальник, чтобы исключить попадание влаги внутрь
• Артикул 023771 совместим с сериями Osmoz и другими продуктами Legrand, имеющими аналогичные габариты - можно комбинировать с кнопками и переключателями одной серии
