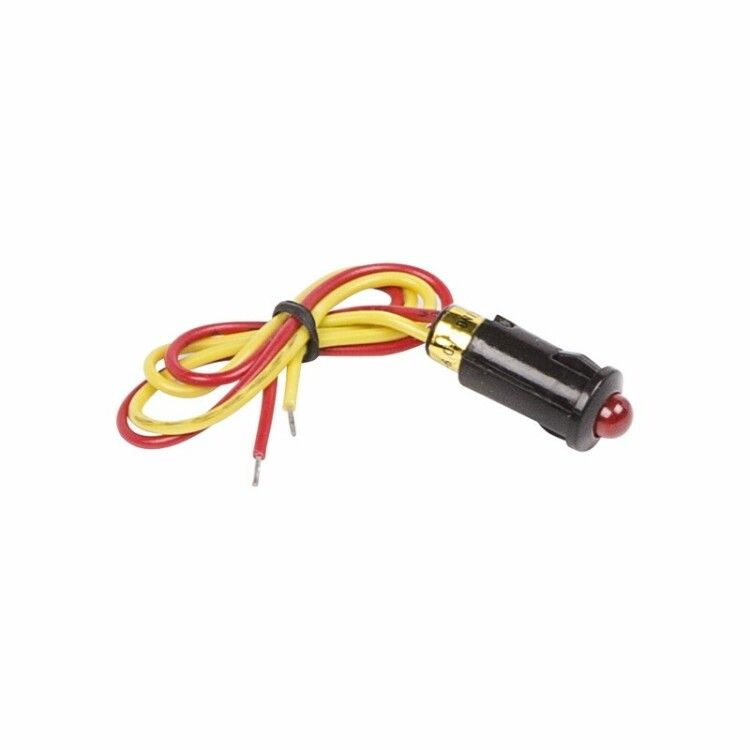

Индикатор малый d8 12В с проводом красн. LED (WL-04) Rexant 36-4710 MEET

Индикатор малый диаметр 8 мм 12 В с проводом красный LED - компактный светодиодный индикатор от Rexant с плоской формой и штекерным подключением, предназначенный для визуальной сигнализации состояния цепей в устройствах с постоянным напряжением 12 В. Артикулы etm36-4710 и 36-4710 соответствуют одной модели.

Назначение и область применения

Индикатор малый диаметр 8 мм 12 В с проводом красный LED используется для отображения включённого состояния электрической цепи. Применяется на панелях управления оборудованием, где требуется яркая, долговечная и энергоэффективная индикация. Часто встречается в блоках питания, автомобильной аппаратуре, измерительных приборах, системах автоматизации и распределительных щитках с питанием 12 В постоянного тока.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока (DC)
• Тип : светодиод (LED), красный цвет
• Габариты: диаметр 8 мм, толщина корпуса - менее 1 мм (не указано точно, но монтаж допускается на панелях от 0,5 мм)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Температурный режим работы: от –20 C до +50 C
• Максимальная влажность: до 85 % без образования конденсата
• Подключение: два провода длиной 18,5 см, окончание - плоский штекерный разъём
• Способ установки: пайка или скрутка проводов; фиксация через гайку
• Линза: плоская, красная
• Переднее кольцо: черное, металлическое, установлено

Совместимость и монтаж

Индикатор малый диаметр 8 мм 12 В с проводом красный LED монтируется в отверстие диаметром 8 мм в панели толщиной от 0,5 до 4 мм. Для фиксации используется внешняя гайка - никаких винтов или зажимов не требует. Устанавливается на плоских поверхностях. Кабель можно подсоединить путём пайки, скручивания с жилами или через клеммники. Штекеры подходят для быстрой замены, но не рассчитаны на многократную перепайку. Перед установкой проверьте соответствие полярности: положительный вывод - длинный провод, отрицательный - короткий.

Безопасность и стандарты

Защита IP40 обеспечивает безопасность от случайного контакта с внутренними элементами и попадания крупных сторонних предметов. Индикатор не защищен от брызг, пыли и влаги - не применяйте во влажных помещениях, на улице или в условиях повышенной запыленности. Температурный диапазон ограничен - не рекомендован для экстремальных условий ниже –20 C или выше +50 C.

Преимущества

• Высокая надёжность благодаря использованию светодиода вместо лампочки накаливания
• Энергоэффективность - потребляет мало тока даже при длительном включении
• Простой монтаж без инструментов - достаточно гайки и отверстия нужного диаметра
• Яркая видимость красного свечения в любых условиях освещения
• Уже собран и готов к применению - не требует самостоятельной сборки

Ограничения применения

• Не использовать в средах с высокой влажностью, брызгами воды или пылевыми потоками - IP40 недостаточно
• Запрещено подключать к переменному току (AC) - работает только на постоянном токе 12 В
• Не выдерживает механические удары или вибрацию - не устанавливать на движущихся механизмах без демпфирования
• Не следует использовать при температурах ниже –20 C или выше +50 C - возможна потеря яркости или выход из строя
• Провода не имеют усиления - риск повреждения при частом изгибе или затяжке

Примеры использования

• Индикация включения зарядного устройства в автомобиле
• Сигнал “питание есть” на блоке питания сервера или АТС
• Обозначение активного канала на пульте управления станком
• Индикация аварии или нормального режима в контрольных панелях оборудования
• Встраивание в тестовое оборудование для визуального определения наличия напряжения

Практические советы

• При монтаже в тонкие панели (менее 1 мм) используйте прокладку между головкой и поверхностью - предотвращает деформацию корпуса
• Проверяйте полярность перед первым включением - неверное подключение может сразу вывести индикатор из строя
• Если используются клеммы, выбирайте типы с плотным зажимом - слабый контакт вызывает мерцание
• Длина проводов 18,5 см достаточна для большинства задач, но при необходимости удлините её медными жилами сечением не менее 0,5 мм2
• Артикулы etm36-4710 и 36-4710 - один и тот же продукт. Оба номера встречаются в каталогах Rexant - ориентируйтесь на наличие на складе
