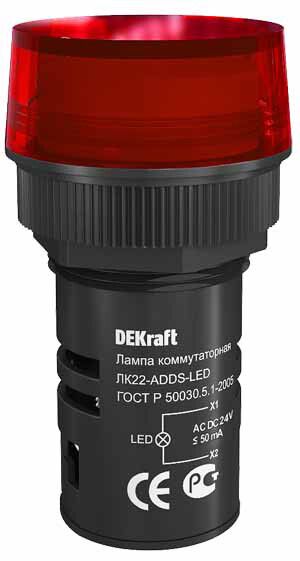

Лампа коммутационная ADDS ЛК-22 d22мм 24В AC/DC красн. LED DEKraft 25066DEK APC

Лампа коммутационная ADDS 22 мм LED красная 24В AC/DC ЛK-22 от DEKraft - компактный индикатор для визуального отображения состояния оборудования в панелях управления. Подходит для установки на двери и щиты, обеспечивает надёжную работу при переменном и постоянном токе 24 В.

Назначение и область применения

Лампа коммутационная ADDS 22 мм LED красная 24В AC/DC ЛK-22 используется для индикации работы электрических цепей, автоматических выключателей, контакторов и других коммутационных устройств. Красный цвет свечения применяют для сигналов тревоги, аварийного состояния или активной фазы. Устройство устанавливается в панели управления, на дверях шкафов, на станках и конвейерах, где требуется четкая визуальная обратная связь.

Технические характеристики

• Номинальное напряжение: 24 В AC/DC - работает как на переменном, так и на постоянном токе без дополнительных преобразователей;
• Тип лампы: светодиодная (LED) - низкое энергопотребление, долгий срок службы;
• Диаметр отверстия: 22 мм - соответствует стандартному размеру для монтажа в панельные корпуса;
• Цвет свечения: красный - высокая видимость в условиях яркого освещения;
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления;
• Тип подключения: винтовые зажимы - удобное и надёжное соединение проводов;
• Тип линзы: высокая - увеличивает угол рассеивания света и повышает заметность индикатора;
• Климатическое исполнение: УХЛ4 - допущено к использованию в помещениях с умеренным климатом, включая холодные и влажные условия;
• Переднее кольцо: пластиковое, есть - обеспечивает герметичность и фиксацию в отверстии;
• Количество индикаторов: один - одноканальный сигнал.

Совместимость и монтаж

Лампа коммутационная ADDS 22 мм LED красная 24В AC/DC ЛK-22 монтируется через отверстие диаметром 22 мм в стенке панели или двери шкафа. Для фиксации используется переднее пластиковое кольцо, которое затягивается гайкой с тыльной стороны. Монтажная плата не требует - установка осуществляется вручную без пайки. Подключение выполняется к двум контактам: фаза и ноль (или + и – при DC). Провода рекомендуется зачищать на 8–10 мм и плотно зажимать винтами, чтобы избежать нагрева.

Безопасность и стандарты

Лампа сертифицирована в соответствии с ТР ТС 004/2011 - требованиями безопасности низковольтного оборудования ЕАЭС. Соответствие нормам гарантирует безопасную эксплуатацию в промышленных системах. Степень защиты IP54 делает её пригодной для использования в средах с повышенной запылённостью и возможными брызгами воды, но не для прямого воздействия струи воды или погружения.

Преимущества

• Работает как от переменного, так и от постоянного тока - исключает необходимость выбора типа питания;
• Светодиодная технология снижает нагрузку на источник питания и уменьшает тепловыделение;
• Высокая линза обеспечивает равномерное распределение света под любым углом - индикатор хорошо виден даже сбоку;
• Пластиковое переднее кольцо предотвращает люфт и легко заменяется при необходимости;
• Низкая чувствительность к скачкам напряжения - стабильно работает при колебаниях +-10% от 24 В.

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита;
• IP54 недостаточно для внешней установки под дождём или в условиях постоянного попадания воды;
• Не совместим с напряжениями выше 24 В - применение при 110 В или 220 В вызовет выход из строя;
• Пластиковое кольцо не выдерживает механических ударов - не рекомендовано для агрессивных производственных сред с вибрациями и ударами;
• Не имеет функции мигания - для импульсной индикации нужна дополнительная схема.

Примеры использования

• Индикация аварийного отключения на станке ЧПУ;
• Сигнал «включен» на панели управления насосной станцией;
• Индикация наличия напряжения в силовой части шкафа автоматизации;
• Состояние «работа» на конвейере в пищевой промышленности;
• Запрос на обслуживание в системах HVAC.

Практические советы

• При монтаже проверьте глубину отверстия - лампа должна полностью входить, а кольцо плотно прилегать к поверхности;
• Используйте провода с сечением 0,5–1,5 мм2 - оптимально для винтовых зажимов;
• Подключите лампу через предохранитель - хотя она устойчива к перегрузкам, это продлит жизнь всей цепи;
• При замене старой лампы убедитесь, что новый экземпляр - именно ЛK-22, а не аналог с другим диаметром (например, 16 мм или 30 мм);
• Для длительной работы в условиях влажности дополнительно используйте термостойкий герметик вокруг отверстия.
