Лампа коммутаторная светодиодная СКЛ12-2-220 красная - 00000037 Каскад-Электро

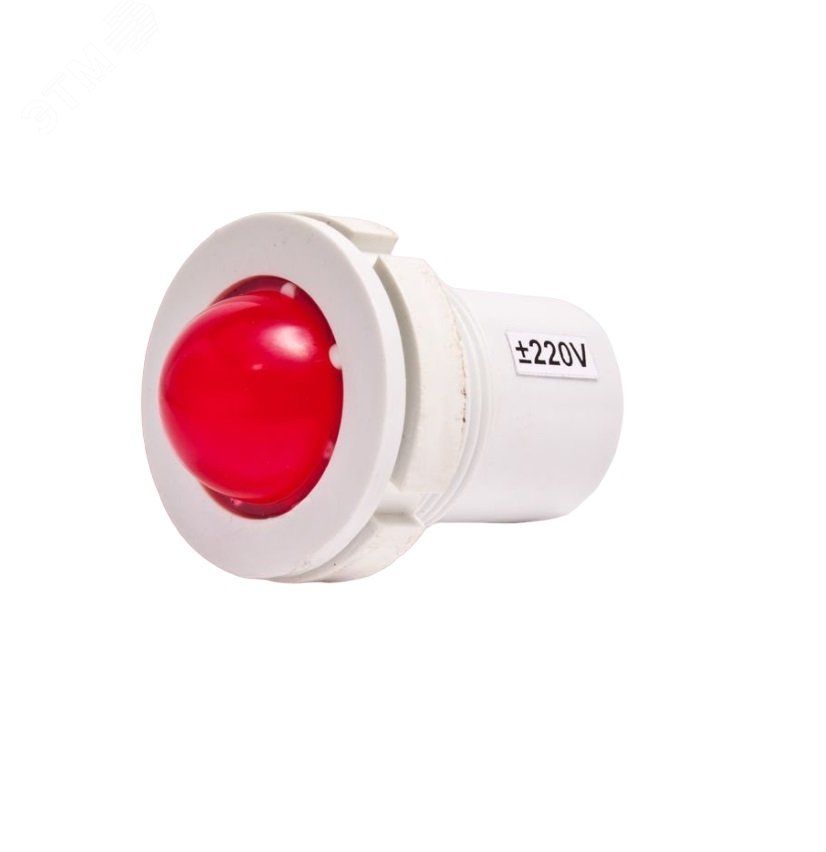

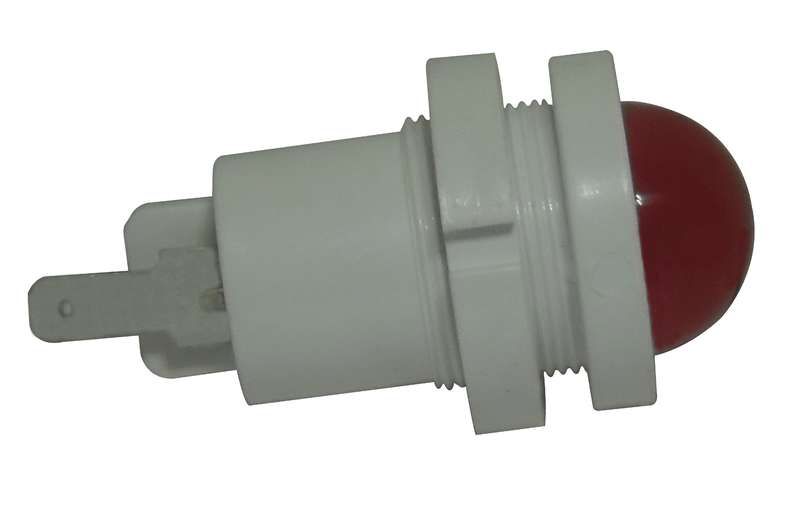

Лампа светодиодная коммутаторная СКЛ 12А-К-2-220 красная от Каскад-Электро - это компактный индикатор для визуального оповещения состояния оборудования на панелях щитов и пультов управления. Устройство работает от сети 220 В переменного тока, имеет степень защиты IP54 и устанавливается через отверстие 22 мм с пайкой ламелей.

Назначение и область применения

Лампа светодиодная коммутаторная СКЛ 12А-К-2-220 красная предназначена для индикации работы или состояния оборудования: включение/выключение, аварийный сигнал, готовность системы. Подходит для монтажа на лицевых панелях электрощитов, пультов управления, автоматических линий, станков и распределительных устройств. Используется там, где требуется надёжная, долговечная и видимая в любых условиях световая сигнализация.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Мощность потребления: 1,1 Вт
• Номинальный ток: 0,005 А
• Цвет свечения: красный
• Яркость: 15 мкд (умеренная, достаточная для помещений)
• Степень защиты: IP54 - защищена от пыли и брызг воды
• Диапазон рабочих температур: от -60 C до +60 C
• Диаметр отверстия для установки: 22 мм
• Высота устройства: 15 мм
• Конструкция линзы: круглая, рассеивающая, окрашенная в красный цвет
• Цвет переднего кольца: белый
• Тип подключения: ламели для пайки (без клемм)
• Количество индикаторов: один
• Тип тока: переменный (произвольная форма и частота) или постоянный

Совместимость и монтаж

Установка лампы светодиодной коммутаторной СКЛ 12А-К-2-220 красная требует подготовленного отверстия диаметром 22 мм в панели. Ламельное подключение предполагает пайку проводов напрямую к контактам - не используется стандартный зажим. Это снижает стоимость, но требует аккуратного монтажа. Для замены старой лампы с таким же типом подключения (например, Schneider или ABB) - совместима по габаритам и функциям. Перед монтажом проверьте, что толщина панели позволяет плотно закрепить корпус без перекоса.

Безопасность и стандарты

Изделие соответствует требованиям по защите от внешних воздействий: IP54 обеспечивает работу в помещениях с повышенной запылённостью и возможными брызгами воды. Напряжение 220 В соответствует сетевому стандарту РФ. Отсутствие сертификации по ГОСТ Р МЭК 60947-5-1 не указано - рекомендуется использовать в соответствии с проектной документацией объекта.

Преимущества

• Работает от переменного тока без выпрямителей - не требует дополнительных элементов схемы
• Широкий диапазон температур - подходит для холодных цехов и жарких помещений
• Низкая мощность - экономичное решение для длительной работы
• Заменяет зарубежные аналоги (ABB, Schneider) - легко интегрируется в существующие решения
• Пластиковый корпус и кольцо обеспечивают механическую прочность и изоляцию

Ограничения применения

• Не предназначен для установки вне помещений - IP54 не защищает от прямого потока воды или длительного воздействия осадков
• Подключение только методом пайки - нельзя подключить через быстроразъёмные клеммы
• Низкий уровень яркости (15 мкд) - не подходит для условий с ярким фоновым освещением или на открытых площадках
• Не имеет встроенного резистора - при использовании с другими источниками напряжения (например, 12 В) необходим внешний ограничитель тока

Примеры использования

• Индикация “включен” на пульте управления насосной станцией
• Сигнал аварии на щите теплового реле
• Обозначение активного режима на панели конвейера
• Индикация наличия напряжения в распределительном шкафу

Практические советы

• При замене убедитесь, что диаметр отверстия точно 22 мм - меньшее отверстие не позволит установить лампу, большее - вызовет люфт
• При пайке используйте маломощный паяльник (не более 30 Вт) и не нагревайте контакты дольше 3–5 секунд - риск повреждения светодиода
• Для увеличения срока службы не допускайте перегрузок - максимальный ток 0,005 А не следует превышать даже кратковременно
• При сборке щита следите, чтобы провода не терлись о острые края отверстия - это может повредить изоляцию и привести к пробою
• Лампа светодиодная коммутаторная СКЛ 12А-К-2-220 красная - отличный вариант для модернизации старых щитов с лампами накаливания, когда нужна энергоэффективность и долговечность
