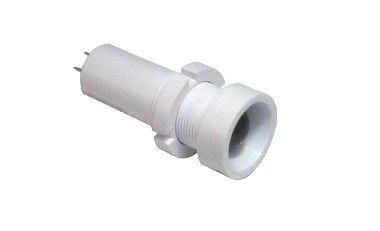

Лампа СКЛ 16.3А-Л-1-24 Каскад-Электро 00000027

Лампа светокаверная линейная 16.3А-Л-1-24 от Каскад-Электро - это компактный индикаторный элемент для визуального отображения состояния оборудования в условиях повышенной запыленности и влаги. Артикул 00000027 предназначен для установки в панели управления, где требуется надежная сигнализация постоянным током.

Назначение и область применения

Лампа светокаверная линейная 16.3А-Л-1-24 используется для индикации работы устройств в автоматических системах. Подходит для установки на щитах управления, станках, конвейерах, насосных станциях и других объектах промышленного назначения. Цвет зеленой линзы указывает на нормальное состояние системы - например, «включено», «готово», «работает».

Технические характеристики

• Род тока: постоянный (DC)
• Номинальное рабочее напряжение: 16–30 В - работает стабильно в этом диапазоне, не требует стабилизатора
• Подключение: ламельное, под пайку - выводы предназначены для монтажа на печатную плату или через гнездовые контакты
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но препятствует проникновению пыли в количествах, нарушающих работу) и брызг воды из любого направления
• Цвет линзы: зеленый - обеспечивает высокую контрастность и узнаваемость в условиях яркого освещения
• Высота наружной части: 7 мм - минималистичный профиль для плотной укладки в ограниченном пространстве
• Форма линзы: круглая, высокая - увеличивает угол видимости и равномерность рассеивания света
• Материал переднего кольца: пластик - устойчив к механическому воздействию и химически инертен
• В комплекте: лампа уже собрана - готова к установке, дополнительных деталей не требуется

Совместимость и монтаж

Лампа светокаверная линейная 16.3А-Л-1-24 монтируется в отверстие диаметром 8 мм (стандартный размер для таких индикаторов). Для фиксации используется защелка внутри корпуса - после вставки она расклинивается и удерживает лампу без дополнительных креплений. Монтаж возможен как на PCB, так и на шасси с помощью пайки ламелей. Учитывайте, что контактные площадки должны соответствовать шагу выводов - рекомендовано проверить совпадение с чертежом производителя до заказа.

Безопасность и стандарты

Лампа светокаверная линейная 16.3А-Л-1-24 соответствует требованиям по электробезопасности для устройств низкого напряжения. Применение в цепях до 30 В исключает риск поражения током. Защита IP54 позволяет использовать её в помещениях с повышенной влажностью и наличием пылевых выбросов, однако не допускается погружение в жидкость или мойка под давлением.

Преимущества

• Устойчивость к перепадам напряжения в пределах 16–30 В - не выгорает при просадках или скачках
• Высокая линза обеспечивает широкий угол обзора - сигнал заметен даже со стороны
• Пластиковое кольцо снижает риск повреждения при сборке и обслуживании
• Готовая к установке конструкция экономит время монтажа - нет необходимости собирать лампу из отдельных частей

Ограничения применения

• Не предназначена для работы при напряжении ниже 16 В или выше 30 В - возможны отказ или выход из строя
• IP54 не гарантирует защиту от струй воды под давлением или длительного воздействия влаги - не применяйте в открытых условиях или на улице
• Не подходит для сред с агрессивными химическими веществами - пластиковое кольцо может деформироваться при контакте с растворителями
• Пайка обязательна - нельзя использовать с разъемами типа «быстроразъёмный»

Примеры использования

• Индикация включения питания на пультах управления станков ЧПУ
• Сигнализация готовности конвейера в пищевой промышленности
• Отображение работоспособности контроллеров в системах водоснабжения
• Индикация автономного режима в UPS-системах с DC-питанием

Практические советы

• Перед установкой проверьте соответствие напряжения источника питанию лампы - лучше использовать источник с регулировкой в пределах 24 В +-10%
• При пайке используйте температуру не более 260 C и время нагрева менее 3 секунд - чтобы не повредить внутренние компоненты
• При замене старой лампы убедитесь, что новый экземпляр имеет тот же артикул 00000027 - цвет линзы и форма влияют на восприятие сигнала оператором
• Для многолампового монтажа планируйте расположение с учетом высоты 7 мм - не допускайте соприкосновения с соседними элементами
