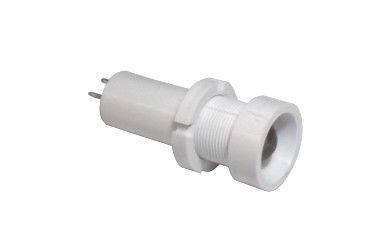

Лампа коммутаторная СКЛ-16.3Б-ЖП-2-220 - 00001227 Каскад-Электро

Лампа коммутаторная СКЛ-16.3Б-ЖП-2-220 от бренда Каскад-Электро - это индикаторная светосигнальная арматура с желтым свечением, предназначенная для монтажа на панелях управления, щитах и оборудовании. Она заменяет устаревшие модели типа АС-1201 и подходит для работы как от переменного, так и от постоянного тока напряжением 220 В.

Назначение и область применения

Лампа коммутаторная СКЛ-16.3Б-ЖП-2-220 используется для визуальной индикации состояния оборудования: включено/выключено, аварийный режим, предупреждение. Устанавливается на лицевых панелях электрощитов, пультов управления, автоматических линий, станков и других устройств, где требуется яркая и надежная сигнализация.

Технические характеристики

• Напряжение питания: 220 В (переменный/постоянный ток)
• Цвет свечения: жёлтый
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Диаметр отверстия для монтажа: 14 мм
• Общая высота: 7 мм
• Тип подключения: ламельные контакты для пайки
• Материал переднего кольца: пластик
• Форма линзы: круглая

Совместимость и монтаж

Лампа коммутаторная СКЛ-16.3Б-ЖП-2-220 монтируется в отверстие диаметром 14 мм. Для фиксации используется резьбовая гайка, которая затягивается с обратной стороны панели. Подключение осуществляется через ламели - металлические контактные площадки, которые необходимо припаять к печатной плате или проводам. Не требует дополнительных переходников. Совместима со старыми моделями АС-1201, если установленный диаметр отверстия соответствует 16 мм (по внешнему контуру корпуса).

Безопасность и стандарты

Изделие соответствует требованиям по степени защиты IP54, что обеспечивает безопасную работу в условиях возможного попадания пыли и влаги. Применяется в соответствии с нормами ГОСТ Р МЭК 60947-5-1 для световой сигнализации. Напряжение 220 В соответствует стандартным сетям бытового и промышленного назначения.

Преимущества

• Замена устаревших ламп АС-1201 без изменения посадочных мест
• Устойчивость к перепадам напряжения благодаря работе от переменного и постоянного тока
• Низкий энергопотребление и долгий срок службы LED-элемента
• Защита IP54 позволяет использовать в помещениях с повышенной влажностью или запылённостью
• Пластиковое переднее кольцо снижает риск повреждений при монтаже

Ограничения применения

• Не предназначена для установки в условиях постоянного погружения в воду или воздействия струй воды под давлением
• Подключение только методом пайки - несовместима с клеммными колодками или быстроразъёмными соединениями
• Высота всего 7 мм - не подходит для панелей с ограниченным свободным пространством за поверхностью
• Не рекомендуется для использования вне помещений без дополнительной защиты от прямого солнечного света и осадков

Примеры использования

• Индикация включения насоса на пульте управления водоснабжения
• Сигнализация аварии на станке с ЧПУ
• Индикация готовности системы в распределительном щите
• Предупреждающий сигнал на панели конвейера

Практические советы

• При замене старой лампы АС-1201 проверьте глубину посадочного места - новая лампа СКЛ-16.3Б-ЖП-2-220 ниже, поэтому может потребоваться подложка под гайку
• При пайке используйте маломощный паяльник (не более 30 Вт) и не нагревайте контакты дольше 3 секунд, чтобы не повредить LED-элемент
• Убедитесь, что диаметр отверстия точно 14 мм - меньшее отверстие не позволит установить лампу, большее - вызовет люфт и плохую герметичность
• Для удобства монтажа можно заранее подготовить провода с обжатыми штекерами, затем припаять их к ламелям до установки в панель
