Лебедка ручная ЛР-30 серия ПРОФИ - 73576 КВТ

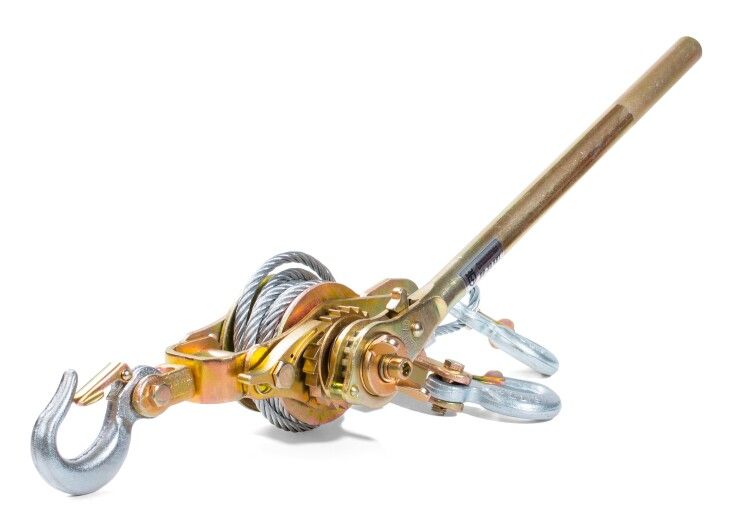

Лебедка ручная ЛР-30 серия ПРОФИ КВТ - это компактное устройство для точного натяжения проводов СИП и оптоволоконных кабелей при монтаже воздушных линий. Благодаря усиленному механизму и двойной системе тяги, ЛР-30 обеспечивает надежное управление нагрузкой даже в сложных условиях. Артикул 73576 соответствует модели из серии ПРОФИ КВТ, предназначенной для профессионального использования.

Назначение и область применения

Лебедка ручная ЛР-30 серия ПРОФИ КВТ используется исключительно для натяжения кабелей типа СИП и оптоволоконных линий при установке воздушных электропередач. Она позволяет безопасно перемещать кабель с монтажного ролика на поддерживающие и анкерные зажимы. Применяется в работе бригадами ЭСК, сетевых компаний и специализированных организаций, занимающихся реконструкцией и новым строительством ЛЭП.

Технические характеристики

• Тип привода: ручной - требует физического воздействия оператора
• Максимальное тяговое усилие: 1,5 тонны без блока, 3,0 тонны с использованием блока
• Длина троса: 3,2 метра (без блока), 1,6 метра (с блоком)
• Диаметр троса: 7,8 мм
• Материал корпуса: сталь - устойчив к механическим повреждениям и коррозии
• Вес устройства: 6,20 кг
• Количество крюков: 3 - для гибкой привязки к различным точкам крепления
• Объем барабана: 3,2 м - совпадает с длиной троса, что указывает на одностороннюю намотку

Совместимость и монтаж

Лебедка ручная ЛР-30 серия ПРОФИ КВТ работает с любыми типами кабелей СИП и оптоволокна, имеющими допустимую массу и жесткость. Для увеличения тягового усилия до 3 тонн необходимо использовать внешний направляющий блок - он продается отдельно. Монтаж осуществляется через три крюка: один фиксируется на опоре, второй - на кабеле, третий - на якорную точку. Перед запуском проверьте целостность троса и надежность соединений. Направление движения троса - только в сторону натяжения; отпускание выполняется через храповый механизм.

Особенности конструкции

Устройство оснащено усиленным фрикционно-храповым механизмом с переключателем, который позволяет точно контролировать движение троса: шаг за шагом как вперед, так и назад. Это особенно важно при выравнивании натяжения между несколькими пролетами. Фиксация кабеля происходит через проходной чулок, затягиваемый стальным тросом - такой способ предотвращает соскальзывание и повреждение изоляции. Корпус выполнен из цельной стали, без пластиковых элементов, что гарантирует долговечность в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая прочность благодаря стальному корпусу и тросу диаметром 7,8 мм
• Возможность удвоить тягу с помощью внешнего блока
• Точное пошаговое управление - минимизация риска перегрузки кабеля
• Три крюка обеспечивают гибкость крепления на различных типах опор
• Нет необходимости в электроэнергии - работает в любом месте, в том числе в удаленных районах

Ограничения применения

• Не предназначена для работы с металлическими тросами, гирляндами или силовыми кабелями выше 10 кВ - риск повреждения изоляции
• Запрещено применять при температурах ниже -40C - материал теряет эластичность, возможен отказ механизма
• Не следует использовать для подъема людей или тяжелых грузов - только для натяжения кабелей
• Блок для увеличения усилия не входит в комплект - требуется приобретать отдельно
• Не подходит для длительного постоянного натяжения - только для временного монтажного процесса

Примеры использования

• Установка новых линий СИП в деревне - натяжение кабеля между столбами без доступа к технике
• Замена старого кабеля на опоре - перемещение СИП с монтажного ролика на анкерный зажим
• Монтаж оптоволоконного кабеля в труднодоступном участке леса - использование с портативным блоком
• Работа в зимних условиях - когда невозможно задействовать автокран или лебедку на базе автомобиля

Практические советы

• Перед работой всегда проверяйте состояние троса - наличие переломов, сплющенности или коррозии - замените при малейших дефектах
• При использовании блока убедитесь, что он рассчитан на нагрузку не менее 3 тонн
• Не допускайте перекручивания троса - это снижает срок службы и создает опасность самопроизвольного расцепления
• Храните ЛР-30 в сухом помещении - хотя она стальная, внутренние детали механизма чувствительны к влаге
• При работе в паре - один человек управляет лебедкой, другой следит за положением кабеля - это снижает риск повреждения изоляции
• После каждого использования смазывайте зубчатые части механизма силиконовой смазкой - это продлит срок службы храпового узла
